Üzemeltetési Útmutató, UNIX gépsorvezérlő számí tógép 6 Termék / Tokforma 501.xx jelű szoftver változat 99/1-es kiadás 6.1 Tokforma szerkesztő (GF-Editor) 6 - 29 ● Akt iválja a kí vánt tengely mellett lévő gombot. (A 6xx…
6 Termék / Tokforma Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
6.1 Tokforma szerkesztő (GF-Editor) 501.xx jelű szoftver változat 99/1-es kiadás
6 - 28
Egyedi folyamat a 2xx, 4xx (IC-fej F3) vagy 6xx pipetta típusoknál
A fenn említett pipetta típusoknál egyedi folyamat az elhozási-, központosítási- és beültető műveleteknél
rögzíthető, azaz, a gyorsítás a választott tengelyeknél (ill. folyamatoknál) 35%-ra csökken.
Eljárásmód (példa a 2xx pipetta típusnál):
● A megjelenítő területen (lásd a 6.1.9 ábrát) működtesse a kívánt típus egyik pipettája mellett lévő
“Egyedi folyamat”) “Sonderablauf”) gombot.
● Kattintson rá a “>>” gombra. Az alább következő párbeszéd ablak nyílik meg.

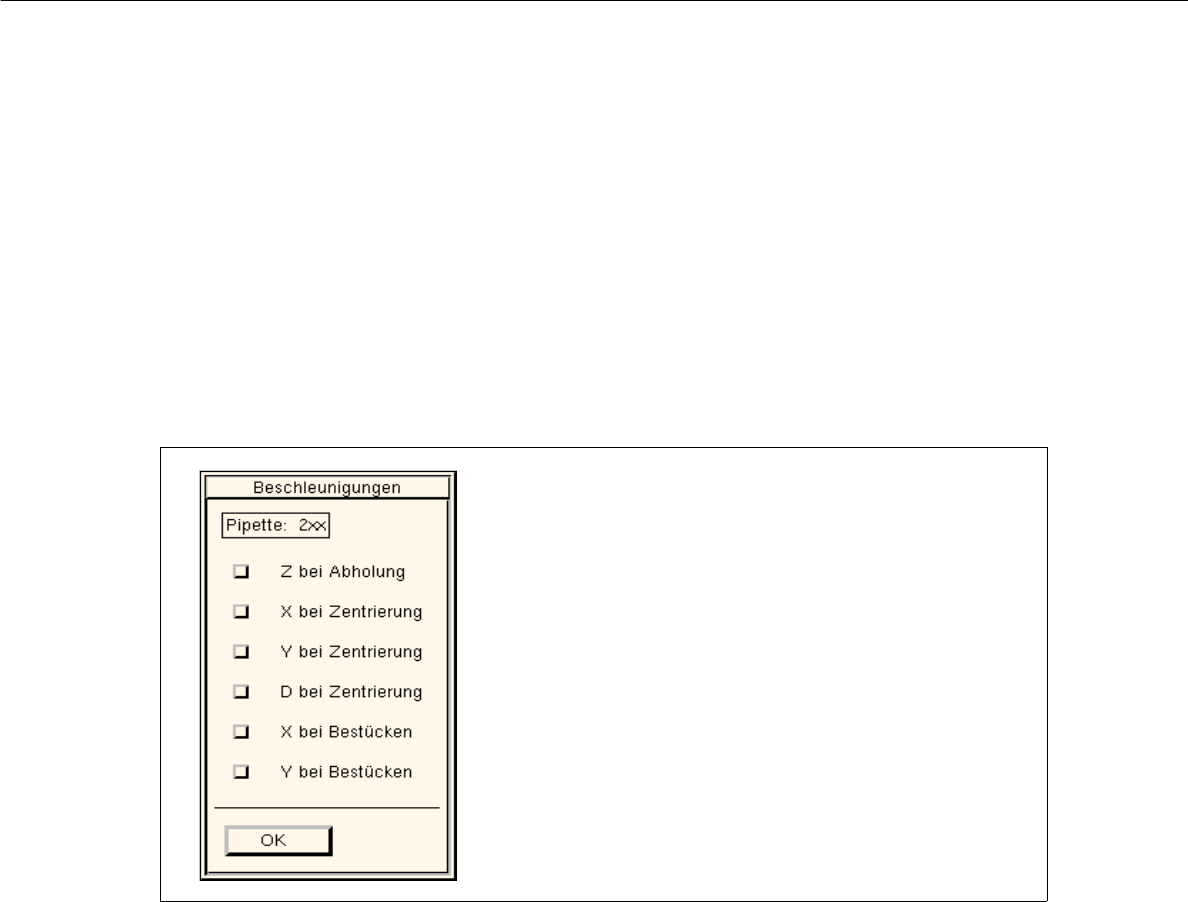

6.1.10 ábrát Párbeszéd ablak az egyedi “Gyorsítási” (“Beschleunigung”) folyamat beállítására (Példa: 2xx pipetta típus)
Beállítási lehetőségek:
Z bei Abholung
(Z elhozáskor)
az RV- vagy IC-fej z-tengely irányban csökkentett gyorsítása azt
követően, hogy a berendezés felvette az alkatrészt az elhozási
pozícióból
X bei Zentrierung
(X központosításkor)
(6xx esetén nem)
az X tengely csökkentett gyorsítása azt követően, hogy a gép az
alkatrészt az IC fejjel a kamera pozíciójától a beültető pozícióba szállítja
Y bei Zentrierung
(Y központosításkor)
(6xx esetén nem)
az Y tengely csökkentett gyorsítása azt követően, hogy a gép az
alkatrészt az IC fejjel a kamera pozíciójától a beültető pozícióba szállítja
D Bei Zentrierung
(D Központosításkor)
az RV fej dp1- és dp2 tengelyének és az IC fej d tengelyének csökkentett
gyorsítása az alkatrész központosításakor
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 6 Termék / Tokforma
501.xx jelű szoftver változat 99/1-es kiadás 6.1 Tokforma szerkesztő (GF-Editor)
6 - 29
● Aktiválja a kívánt tengely mellett lévő gombot.
(A 6xx pipetta típus esetében csak a z- és a d-tengely gombja aktiválható).
● A beállításokat erősítse meg az Ok gombbal.
A párbeszéd ablak bezáródik.
A beállított tengelyek gyorsítása az összes olyan pipettánál, amely a kiválasztott típusnak
megfelel, 35 %-ra csökken le.
A megjelenítő területen ez az érték a szerkesztő megfelelő mezejébe van beírva.
TÁJÉ KOZ TATÁS
Ha nem az összes tengelynél (folyamatnál) lett aktiválva a hozzátartozó gomb, a szerkesztő
megfelelő mezőiben csupán egy szaggatott vonal (----) van beírva. Ez azt mutatja, hogy legalább egy
tengely nem csökkentett gyorsulással mozog (a 6xx pipetta típus esetében a z- vagy a d-tengely).
Egyedi folyamat a SIPLACE 80S-20/23/HS-50 és 80F
4
/F
5
géptípusokon alkalmazott 4xx, 7xx
és 8xx típusú pipettákkal
Az egyedi “Gyorsítási” (“Beschleunigung”) folyamatot a fenn említett típusok mindegyik pipettánél és
egyenként valamennyi tengelynél rögzíthető. Azaz, a mindenkori tengely a beadott értéknek megfelelő
gyorsulással mozog.
Eljárásmód (Példa a 820-as pipettára):
● Aktiválja a megjelenítő területen (lásd a 6.1.9 ábrát) a kívánt pipetta mellett lévő “Egyedi folyamat”
(“Sonderablauf”) gombot.
● Kattintson rá a “>>” gombra. Az alább következő párbeszéd ablak nyílik meg.
X bei Bestücken
(X beültetéskor)
(6xx esetén nem)
az X tengely csökkentett gyorsítása azt követően, hogy a gép az
alkatrészt az RV fejjel az elhizó pozícióból a beültető pozícióba szállítja
az X tengely csökkentett gyorsítása azt követően, hogy a gép az
alkatrészt az IC fejjel az IC kamerától a beültető pozícióba szállítja
Y bei Bestücken
(Y beültetéskor)
(6xx esetén nem)
az Y tengely csökkentett gyorsítása azt követően, hogy a gép az
alkatrészt az RV fejjel az elhizó pozícióból a beültető pozícióba szállítja
az Y tengely csökkentett gyorsítása azt követően, hogy a gép az
alkatrészt az IC fejjel az IC kamerától a beültető pozícióba szállítja
6 Termék / Tokforma Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
6.1 Tokforma szerkesztő (GF-Editor) 501.xx jelű szoftver változat 99/1-es kiadás
6 - 30
6.1.11 ábrát Párbeszéd ablak az egyes tengelyek gyorsításának egyedi beállításához
(csak a 4xx, 7xx és 8xx pipetta típusoknál)
TÁJ ÉKOZTATÁ S
A gyorsítási érték az x/y-, csillag- és z-tengely esetében [g]-ben ill. a dp-tengely esetében
[1000 x rad/s
2
]-ban írható be, vagy a mindenkori tengely maximális gyorsítására vonatkoztatott
százalékos érték írható be.
● Kattintson rá a kívánt tengely szerkesztő mezejére.
● Adjon be értéket és működtesse a RETURN billentyűt vagy kattintson egy másik mezőre.
A gyorsításra beírt értékből a gép rögtön kiszámítja a százalékos értéket vagy megfordítva az
értéket [g] ill. [1000 x rad/s
2
]-ben és automatikusan beírja a szerkesztő megfelelő mezejébe.
TÁJÉ KO ZTATÁS
A gyorsítási értékek az x/y-, csillag- és z-tengely mentén 0,1-es lépésekben változtatható és a dp-
tengely esetében 100-as lépésekben.
Az x/y- és csillagtengely gyorsítási értékeiből kiszámított maximális teljes gyorsítás a szerkesztő
mezők alatt jelenik meg [g]-ben.
● A beadásokat erősítse meg az Ok gombbal.
A párbeszéd ablak bezáródik.
A megjelenítő területen a gyorsítás százalékos értéke van beírva a szerkesztő megfelelő
mezejében, amennyiben az az összes tengelynél egyyforma értékre van beállítva.
TÁJÉ KO ZTATÁS
Ha az egyik vagy több tengelynél a beadott gyorsítás százalékos értéke eltér az előre beállított
értékektől (35%, 70% vagy 100%), akkor a szerkesztő megfelelő mezejében szaggatott vonal (----)
van beírva.
(x gyors. + csillaggyors.)
2
+ y
2
gyors.
Max. teljes gyorsítás =
