6 Termék / Tokforma Üzemeltetési Útmutató, UNIX gépsorvezérlő s zámí tógép 6.1 Tokforma szerkesztő (GF-Ed itor) 501.xx jelű szoftver változat 99/1-es k iadás 6 - 44 Rendelje hozzá az új lábmodell t az aktuális lábcsoport…
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 6 Termék / Tokforma
501.xx jelű szoftver változat 99/1-es kiadás 6.1 Tokforma szerkesztő (GF-Editor)
6 - 43
- Anzahl Beinchen (Lábszám) a lábak darabszáma
- Teilung (Osztás) [mm] osztástávolság lábközéptől lábközépig
- Beinchenwinkel [Grad] (Lábszög [fok]) a lábak helyzetszöge (a BE-oldalán: fenn 90°, lenn -90°,
jobbra 0°, balra 180°)
- X [mm] az alkatrész középpontja és a lábcsoport közppontja közti
távolság X-irányban.
- Y [mm] az alkatrész középpontja és a lábcsoport közppontja közti
távolság Y-irányban.
Eljárásmód szerkesztéskor:
● Kattintson rá a szerkesztő egyes mezőire és adja be az értékeket.
TÁJÉ KOZ TATÁS
Ha a szerkesztő valamely mezejébe történő beadást követően azt a RETURN billentyűvel megerősíti,
a gép automatikusan aktualizálja a megjelenítő területen a tokforma grafikus ábrázolását.
● A beadások befejezését erősítse meg az OK gombra történő rákattintással.
Az ablak bezáródik. A főablak megjelenítő területén megjelenik az új csoport.
TÁJÉ KOZ TATÁS
Ha meg nem engedett értékeket (pl. a lábak darabszámára túl nagy értéket) vagy karaktereket (pl.
betüket vagy tizedesjelként vesszőt) adott be, ráúszik a képernyőre egy párbeszéd ablak és benne
megfelelő hibaüzenet (lásd a 6 - 17 oldalon). A hibás mezőket a gép pirossal bekeretezi.
A párbeszéd ablakot elöször nyugtázni kell az OK gombbal. Utána lehet helyesbíteni a beírásokat,
amelyeket újólag OK-vel kell megerősíteni.
A szerkesztett értékek megmaradnak az ablak bezáródásakor. Ha azonban a GF szerkesztő
befejezésekor azokat nem menti el, a szerkesztett adatok elvesznek.
Lábcsoport módosítása
● Kattintson rá a megjelenítő terület kívánt csoportjában egy tetszőleges lábra.
A gép négyszöggel bekeretezi a csoportot.
● Jelölje ki a lábat mégegyszer kétszeri rákattintással.
Megnyílik a lábcsoport szerkesztésére szolgáló ablak (lásd a 6.1.20 ábrát).
● Kattintson rá a módosítandó értéket tartalmazó szerkesztő mezőre (állítsa a kurzort az érték elé).
● Törölje ki az értéket a DELETE billentyűvel és adjon be új értéket.
● Valamennyi kívánt módosítás befejezése után kattintson rá az OK gombra.
Ha a beírt értékek hibásak, az ablak bezáródik.
A lábcsoport megjelenik a megjelenítő területen a módosított méreteltérésekkel.
6 Termék / Tokforma Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
6.1 Tokforma szerkesztő (GF-Editor) 501.xx jelű szoftver változat 99/1-es kiadás
6 - 44
Rendelje hozzá az új lábmodellt az aktuális lábcsoporthoz.
Ha már több lábmodell lett definiálva, a modellek adatai megjelennek a “Modellek” (“Modelle”) kiválasztó
mezőben (lásd a 6.1.20 ábrát) és így hozzárendelhetők az aktuális lábcsoporthoz.
A lábmodell beírása a következő adatokat tartalmazza:
Num = a lábmodell száma
Län = a lábmodell hossza
Bre = a lábmodell szélessége
LTol = a lábmodell hossztűrése
BTol = a lábmodell szélességi tűrése
AuL = ráhelyezési hossz
AuB = ráhelyezési szélesség
Eljárásmód:
● Jelölje ki a “Modellek” (“Modelle”) kiválasztó mezőben a kívánt lábmodell adatait
● Kattintson az Ok-ra.
Az ablak bezáródik. A lábcsoport a megjelenítő mezőben a választott lábmodell méreteltérésivel
jelenik meg.
Új lábmodell definiálása
● Kétszeri rákattintással jelölje ki a megjelenítő területen a létrehozott csoport tetszőleges lábát.
Megnyílik a modelladatok szerkesztésére szolgáló ablak (lásd a 6.1.21 ábrát).

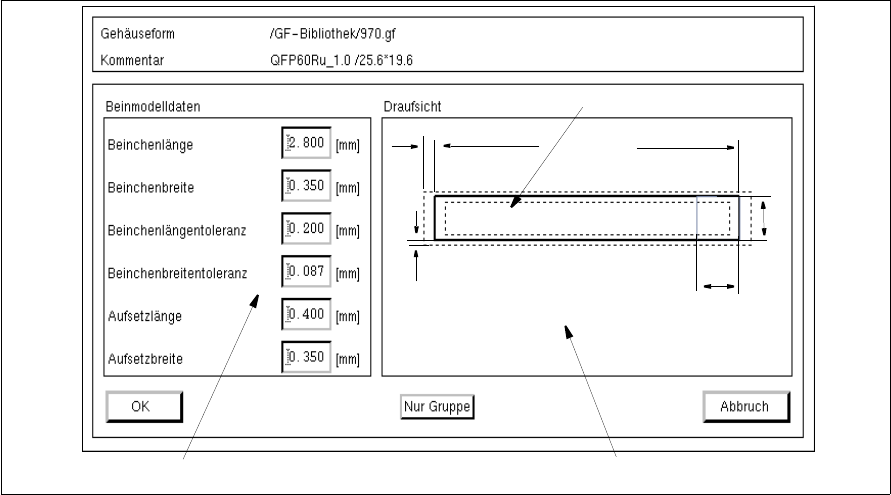

6.1.21 ábrát “Modelldaten” (Modelladatok) ablak (a már beadott lábmodell adatokkal)
Megjelenítő terület
Szerkesztő mezők
Lábmodell
Län
LTol
AuL
BTol
Bre / AuB
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 6 Termék / Tokforma
501.xx jelű szoftver változat 99/1-es kiadás 6.1 Tokforma szerkesztő (GF-Editor)
6 - 45
Az alább következőkben a lábcsoport egyes szerkesztő mezőinek jelentését magyarázzuk el (ehhez lásd
még a 6.1.18 és 6.1.22 ábrákat is).
- Beinchenlänge (Lábhossz) [mm] a láb hossza
- Beinchenbreite (Lábszélesség) [mm] a láb szélessége
- Beinchenlängentoleranz (Lábhossz tűrése) [mm] a lábhossz megengedett legnagy.
eltérése
- Beinchenbreitentoleranz (Lábszélesség tűrése) [mm] a lábszélesség megengedett legnagy.
eltérése
- Aufsetzlänge (Ráhelyezési hossz) [mm] az a hossz, amellyel a láb felfekszik
- Aufsetzbreite (Ráhelyezési szélesség) [mm] az a szélesség, amellyel a láb felfekszik
(^ lábszélesség)
TÁJÉ KO ZTATÁS
A lábadatok néhány értékéből kiadódnak a többi lábadat előre beállított értékei:
pl. Beinchenbreite (Bre) (lábszélesség) = Aufsetzbreite (AuB) (ráhelyezési szélesség)
Beinchenlänge (Län) (Lábhossz) > Aufsetzlänge (AuL) (Ráhelyezési hossz)

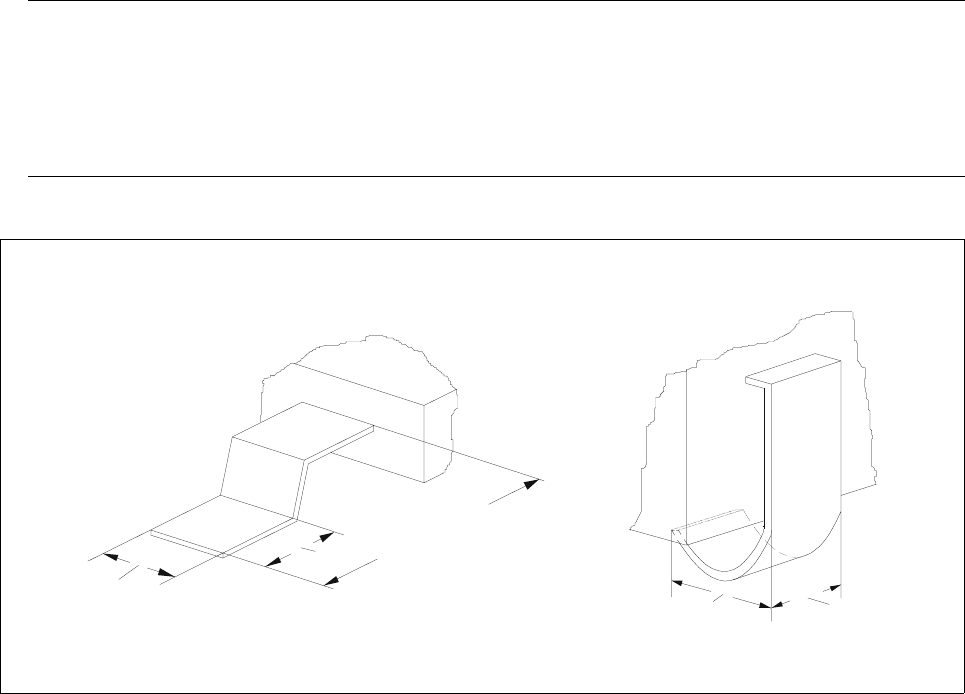

6.1.22 ábrát Példa: Beinchenlänge/Beinchenbreite (Lábhossz/Lábszélesség)
L
á
b
h
o
s
s
z
Lábszélesség
= Ráhelyezési
Lábhossz
= Ráhelyezési hossz
Lábszélesség
= Ráhelyezési szélesség
Rá
h
e
l
y
e
z
é
s
i
h
o
s
s
z
