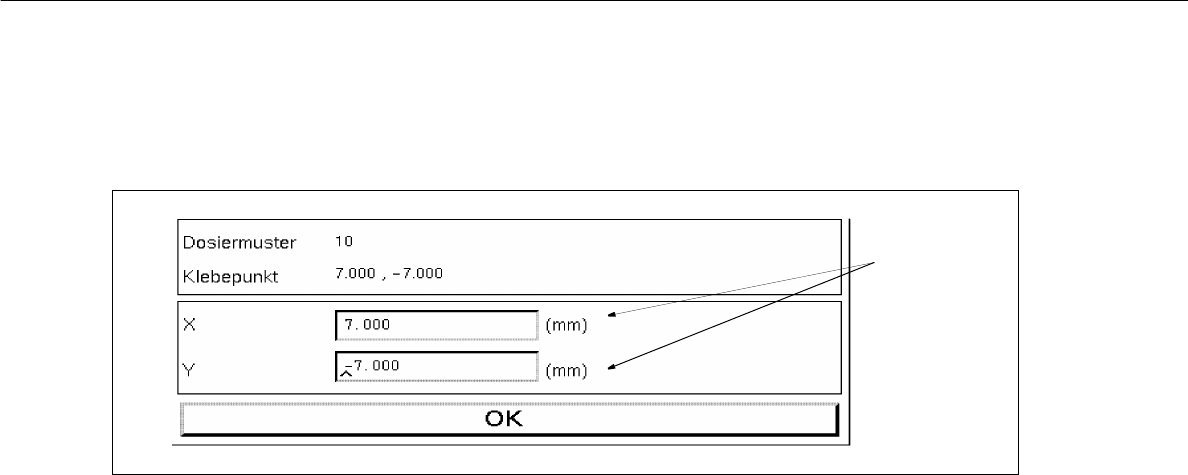

7.1.2 ábrát Ablak egy ragasztópont “x/y koordinátáinak beírásához” (“Eingabe der x/y-Koordinaten”)
- Löschen (Törlés)
Egy létrehozott ragasztópontot lehet törölni.
● A törölni kívánt ragasztópont koordinátáinak kijelölése az “Adagolóminta-szerkesztő”
(“Dosiermuster-Editor”) főablakának megjelenítő területében.
● Kattintson rá a Löschen (Törlés) gombra.
A ragasztópont koordinátáit már nem jelennek meg.
- Ändern (Módosítás)
Egy már meglévő ragasztópont koordináta-adatait fel lehet dolgozni.
● Koordináta-adatok kijelölése a megjelenítő területen.
● Kattintson rá az Ändern gombra.
Megnyílik az ablak az x/y koordináták szerkesztéséhez (lásd a 7.1.2 ábrát).
● Kattintson rá a módosítandó értéket tartalmazó szerkesztő mezőre (állítsa a kurzort az érték elé).
● A beírás törlése a DELETE gombbal és új adat beírása
● A beadásokat erősítse meg az Ok gombbal.
Az ablak bezáródik. A megváltoztatott adatok az “Adagolóminta-szerkesztő” (“Dosiermuster-
Editor”) főablakában jelennek meg.
Szerkesztő
mezők
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 7 Termék / Adagolóminták
501.xx jelű szoftver változat 99/1-es kiadás 7.1 Dosiermuster-Editor (Adagolóminta szerkesztő)
7 - 7
7.1.2.2 Az x/y-koordináták meghatározása a ragasztópontokhoz

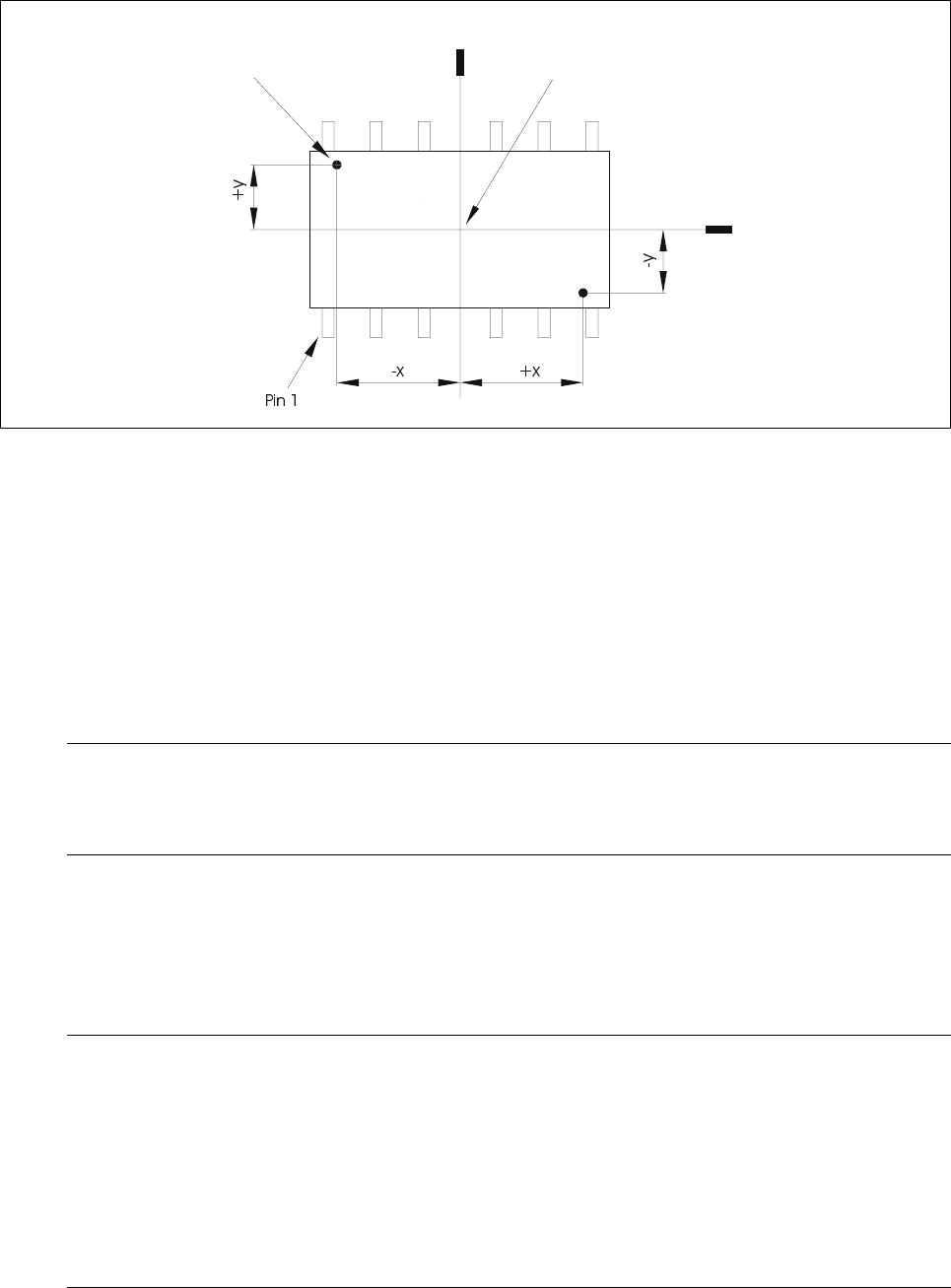

7.1.3 ábrát A ragasztópontok x/y-koordinátáinak meghatározása
Új ragasztópont szerkesztése
● Az “Adagolóminta-szerkesztő” (“Dosiermuster-Editor”) főablakának parancsterületében
kattintson rá a Létrehoz (Erzeugen) részre (lásd a 7.1.1 ábrát). Megnyílik egy olyan ablak, ahol
szerkeszteni lehet az új ragasztópont koordináta-adatait (lásd a 7.1.2 ábrát).
● Kattintson rá az “X” szerkesztőmezőre és írja be az x-koordinátának adott értéket (vigyázzon az
előjelre).
● Kattintson rá az “X” szerkesztőmezőre és írja be az x-koordinátának adott értéket (vigyázzon az
előjelre).
TÁJÉ KOZ TATÁS
Ahhoz, hogy egy adagolómintánál, ragasztókartáccsal elhelyezhessék a ragasztópontokat, a
ragasztópontoknál be kell tartani egy minimális távolságot.
● A beadásokat erősítse meg az OK gombbal.
Az ablak bezáródik. Az “Adagolóminta-szerkesztő” (“Dosiermuster-Editor”) főablakában
megjelennek a létrehozott ragasztópont koordináta adatai.
TÁJÉ KOZ TATÁS
Ha olyan adatokat vagy jeleket (például egy vesszőt, mint tizedesjelet) ír be, amely nem
megengedett, vagy az adagolómintánál a ragasztópontok távolsága kisebb a minimális értéknél,
akkor a hibás mezők pirosan beketezve megfelelően kivilágított hibaüzenettel megjelenik egy
párbeszéd ablakban. A párbeszéd ablakot először OK-val nyugtázni kell. Ezután lehet a beírásokat
helyreigazítani és OK-val nyugtázni.
A szerkesztett adatok az ablak bezárásakor megmaradnak. Ha azonban az Adagolóminta-szerkesztő
bezárásakor ezt nem mentik el, akkor a szerkesztett adatok elvesznek.
<
;
Ragasztópont
BE-közép
