8 Termék / NYÁK lap Üzemeltetési Útmutató, UNIX gépsorvezérlő számí tógép 8.1 Leiterplatten-Editor (NYÁK lap s zerkesztő) 501. x x jelű szoftver változat 99/1-es k iadás 8 - 6 8.1.1.4 LP-K oordinatensystem (LP koordináta…
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 8 Termék / NYÁK lap
501.xx jelű szoftver változat 99/1-es kiadás 8.1 Leiterplatten-Editor (NYÁK lap szerkesztő)
8 - 5
8.1.1.3 LP-struktúra
A NYÁK-lapok más NYÁK-lapokkal hálózatszerűen összekapcsolódhatnak, részstruktúráikon keresztül. Egy
feldolgozásra kerülő NYÁK-lapot az LP-összstruktúra nevével (név.la) töltenek be az LP-szerkesztőbe.
Az LP-szerkesztő főablakában, az úgynevezett Struktúra-szerkesztőben ábrázolják ennek a betöltött LP-nek
a struktúráját és ezt itt lehet megváltoztatni. A 8.1.1 ábrát látható példa egy ilyen struktúrát és a hozzátartozó
LP-Layout-t mutatja.
8.1.1 ábrát LP-struktúra (példa: LP “A”)
LP B
LP C
LP A
LP E
LP D
LP E
LP C
LP-összstruktúra (a megjelenítő
területen ábrázolják)
a hozzátartozó
LP-Layout
legfelső részstruktúra az LP
összstruktúrában
LP B
LP A
LP C
LP E
LP D
8 Termék / NYÁK lap Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
8.1 Leiterplatten-Editor (NYÁK lap szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
8 - 6
8.1.1.4 LP-Koordinatensystem (LP koordináta rendszer)
- Mindegyik NYÁK-lap hierarchikus struktúrájú. Mindegyik struktúraelemhez (LP-típus) saját koordináta
rendszert rendeltek hozzá. Ennek tengelye mindig párhuzamos a struktúraelem külső széleivel.
- Az egyes struktúraelemek (LP-típusok) koordináta rendszerei síkban el vannak tolva és forgatva.
Ezeket egy-egy vektor (lásd a 8.1.2 ábrát) köti össze egymással.
A koordináta rendszerek egymáshoz viszonyított elfordulási helyzetét egy szög adja meg.
- Az egész NYÁK-lap külső koordináta rendszerének tengelye párhuzamos a gép koordináta rendszerével.
- A gép koordináta rendszere és az LP koordináta rendszer közti szög 0°, 90°, 180° vagy 270° lehet.
- A további LP alstruktúrák koordináta rendszerei közti szög tetszés szerinti. Ezt 1/100°-ban adják meg.
- Az elfordulási szöget az óramutató járási irányával szemben van megadva (lásd a 8.1.2 ábrát). Ez az
összes szögadatra érvényes.

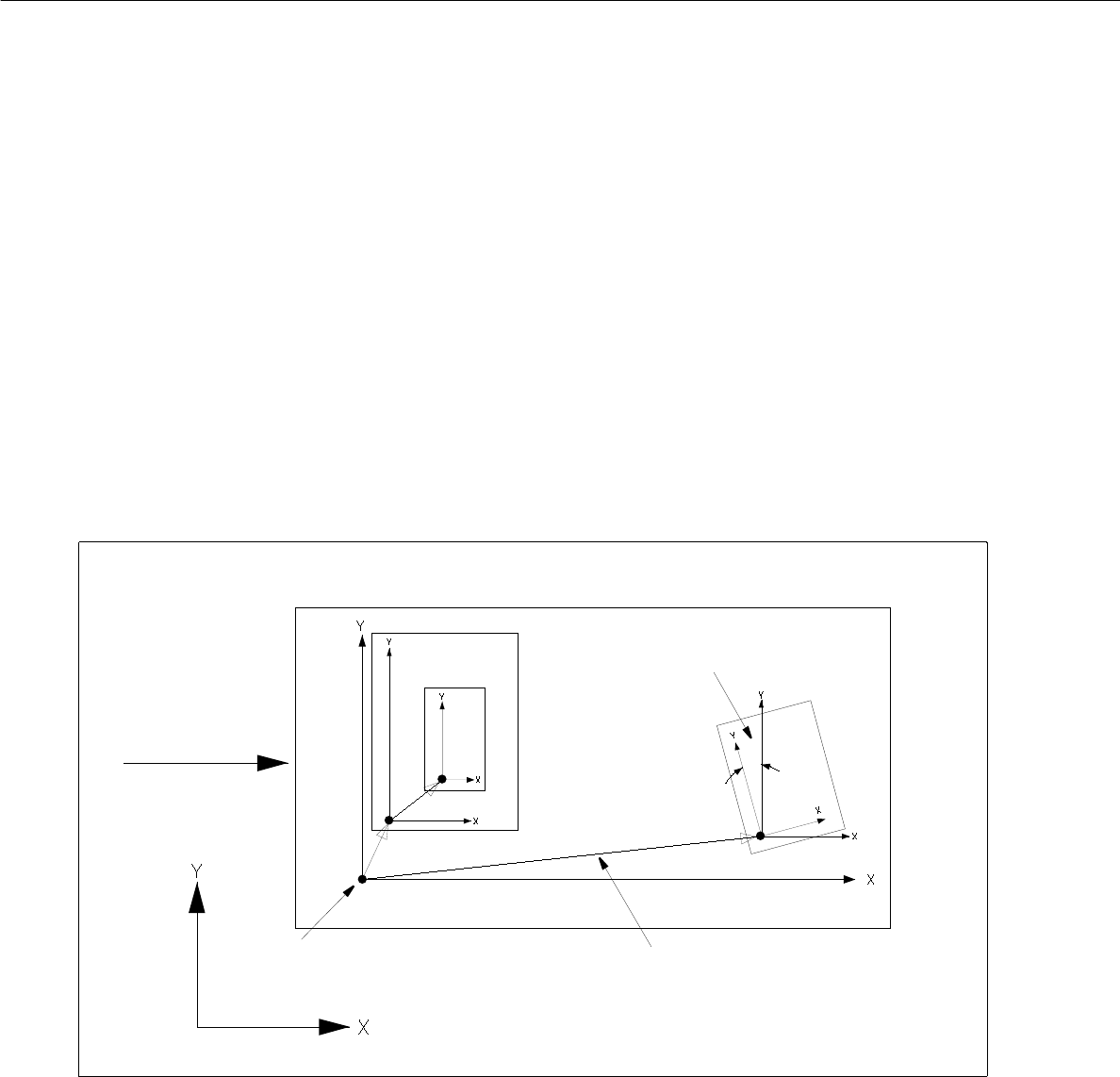

8.1.2 ábrát Példa: “LP-Koordinatensystem” (LP-koordináta rendszer) (LP helye a gépben = 0°)
A NYÁK-lap nulla pontja
Maschinen-Koordinatensystem (Gépek-Koordinátarendszer)
LP szállítási irány
Vektor
Elfordulás szöge
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 8 Termék / NYÁK lap
501.xx jelű szoftver változat 99/1-es kiadás 8.1 Leiterplatten-Editor (NYÁK lap szerkesztő)
8 - 7
- A beültető pozíciók, illesztőjelek és festékpontok vektorai a mindenkori LP-típus nulla pontjából indulnak ki.
- A beültető pozíciók illesztőjeleinek vektorai a beültető pozícióból indulnak ki.

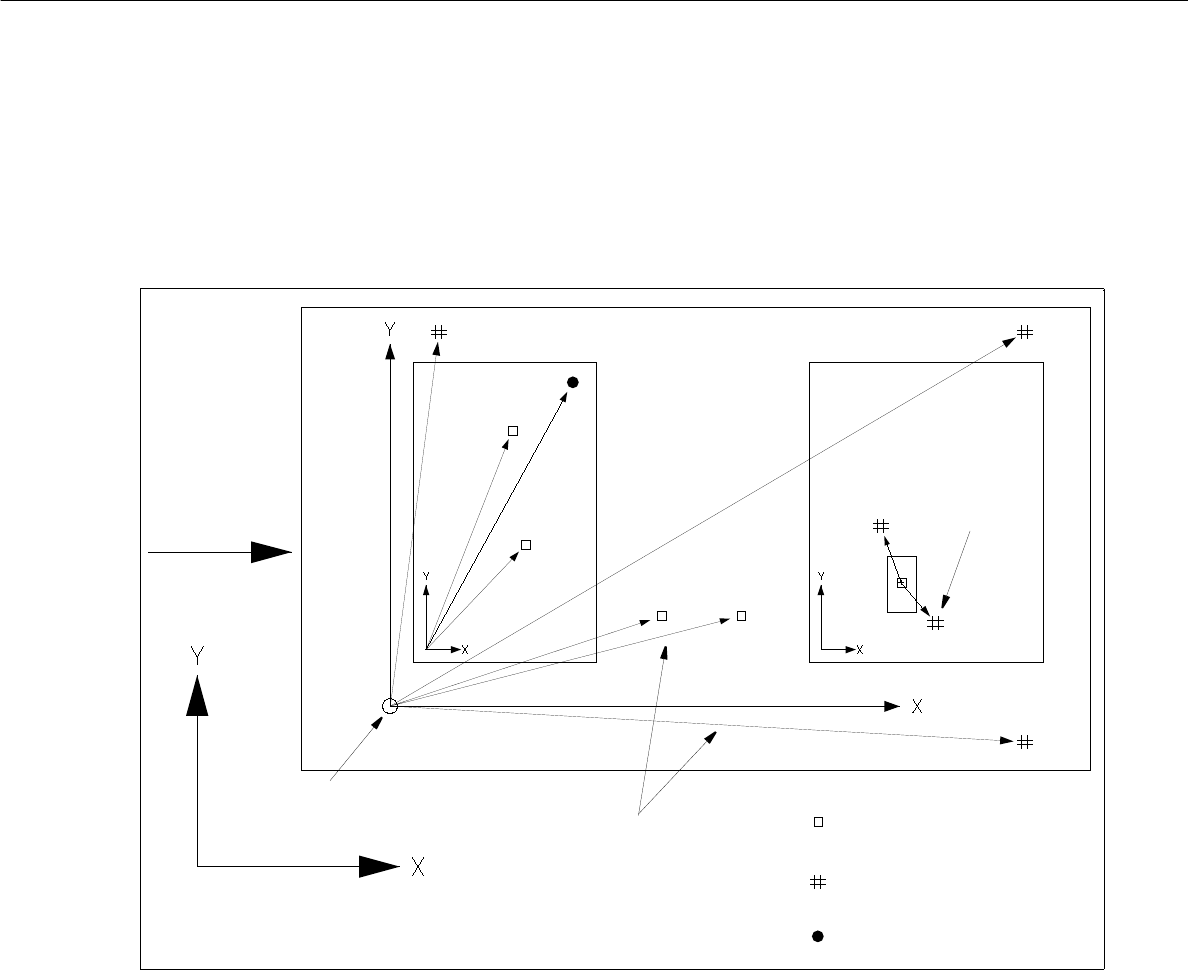

8.1.3 ábrát Példa: “Koordinaten für Bestückpositionen, Passmarken und Inkpunkte” (Beültető pozíciók, illesztőjelek és festékpontok
koordinátái)
Beültető pozíció
Illesztőjel (PM)
Inkpunkt (Festékpont)
Vektorok
Maschinen-Koordinatensystem (Gépek-Koordinátarendszer)
A NYÁK-lap nulla pontja
PM (illesztőjel) a
BP (beültető
pozíció) helyének
felismeréséhez
LP szállítási
irány
