8 Termék / NYÁK lap Üzemeltetési Útmutató, UNIX gépsorvezérlő számí tógép 8.1 Leiterplatten-Editor (NYÁK lap s zerkesztő) 501. x x jelű szoftver változat 99/1-es k iadás 8 - 8 8.1.2 Leiterplatten-Edi tor (NY ÁK-lap szerk…
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 8 Termék / NYÁK lap
501.xx jelű szoftver változat 99/1-es kiadás 8.1 Leiterplatten-Editor (NYÁK lap szerkesztő)
8 - 7
- A beültető pozíciók, illesztőjelek és festékpontok vektorai a mindenkori LP-típus nulla pontjából indulnak ki.
- A beültető pozíciók illesztőjeleinek vektorai a beültető pozícióból indulnak ki.
8.1.3 ábrát Példa: “Koordinaten für Bestückpositionen, Passmarken und Inkpunkte” (Beültető pozíciók, illesztőjelek és festékpontok
koordinátái)
Beültető pozíció
Illesztőjel (PM)
Inkpunkt (Festékpont)
Vektorok
Maschinen-Koordinatensystem (Gépek-Koordinátarendszer)
A NYÁK-lap nulla pontja
PM (illesztőjel) a
BP (beültető
pozíció) helyének
felismeréséhez
LP szállítási
irány
8 Termék / NYÁK lap Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
8.1 Leiterplatten-Editor (NYÁK lap szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
8 - 8
8.1.2 Leiterplatten-Editor (NYÁK-lap szerkesztő) indítása
- Az LP-szerkesztőt a “Programozó üzemben” (“Programmierbetrieb”), a munkaasztalon lévő
Leiterplatte (NYÁK-lap) ikonra kattintva vagy az adatkezelőn keresztül (lásd a 4 fejezetet) aktiválják.
- Ha az LR program “Vezérlő üzemre” (“Steuerbetrieb”) lett telepítve, a LP szerkesztő a munkaasztal
“PRODUKT” (TERMÉK) menüje útján vagy az adatkezelő útján indítható el.
● Kattintson rá a munkaasztalon lévő Leiterplatte ikonra (vagy a “NYÁK-lap-szerkesztő”
(“Leiterplatteneditor”) menübeírásra a “PRODUKT” (TERMÉK) menüben). Megnyílik az összes
már definiált NYÁK-lap FSB-je az állomány kiválasztással.

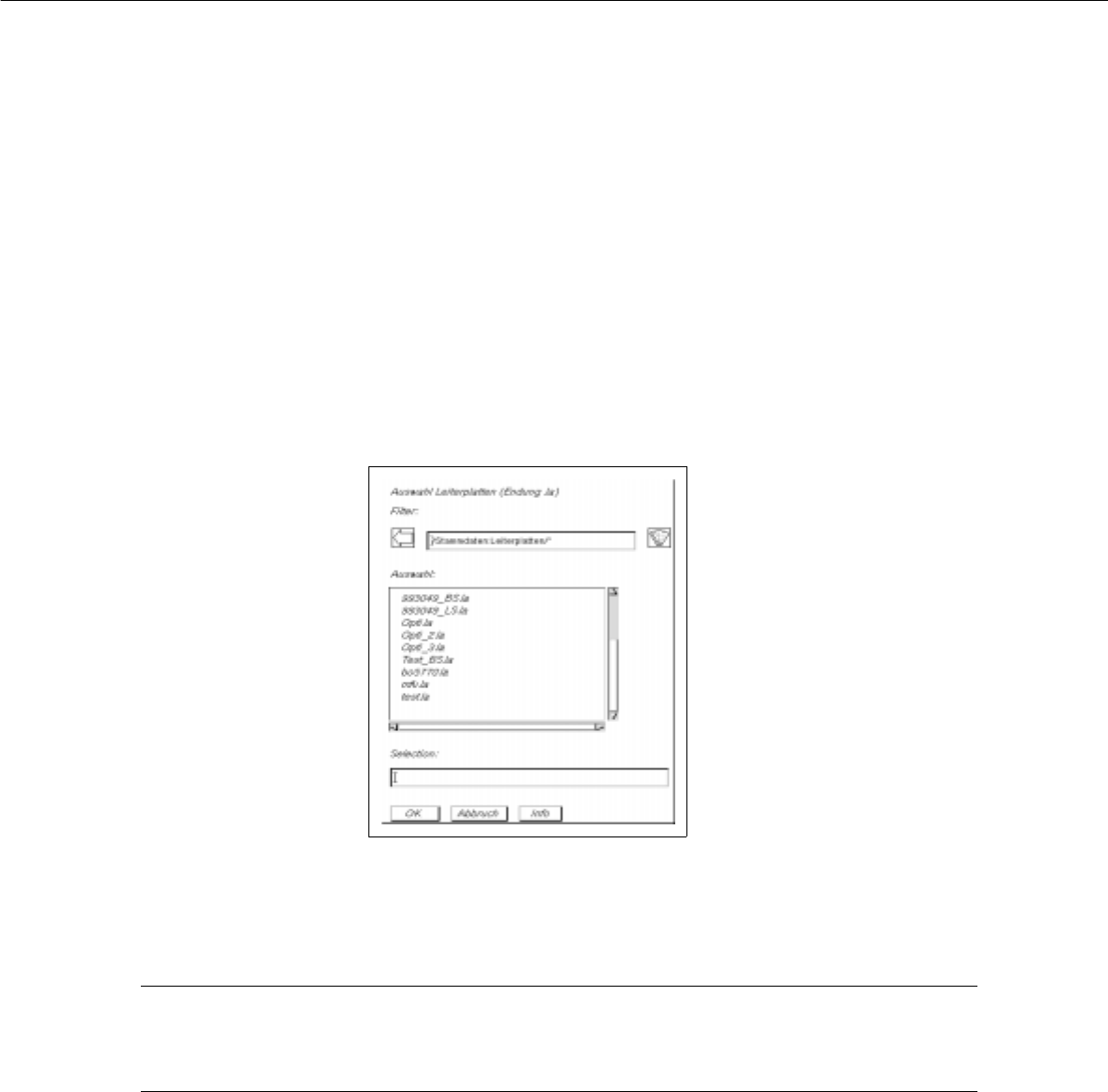

● A kívánt NYÁK-lap “xxx.la” nevét jelölje ki kettős kattintással vagy írjon be új nevet a billentyűzettel
és ezt OK-val nyugtázza. Megnyílik az LP-szerkesztő főablaka, az úgynevezett Struktúra-
szerkesztő (lásd a 8.1.4 ábrát).
TÁJÉ KO ZTATÁS
Az LP-név max. 20 karakterből állhat, beleértve a “la” képzőt is. Egyes karaktereket a névadásnál
nem szabad használni, lásd erre vonatkozóan a 2 fejezetet a 2.3 szakaszat.
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 8 Termék / NYÁK lap
501.xx jelű szoftver változat 99/1-es kiadás 8.1 Leiterplatten-Editor (NYÁK lap szerkesztő)
8 - 9
8.1.3 Struktur-Editor (Struktúra szerkesztő) főablak
Az alább következőkben ismertetjük a főablak területeit és azok funkcióját.
8.1.4 ábrát “Struktur-Editor” (Struktúra-szerkesztő) főablak (“Struktur-Mode” (Struktúra-mód) megjelenítés)
A főablak a következőképpen vanbeosztva:
- Menüsor
- Szerkesztő mező
- Megjelenítő terület
- Parancsterület (csak a struktúra módban)
- Beállítási tartomány (csak a grafikus módban, lásd a 8.1.6 ábrát).
Menüsor
Megjelenítő terület
Parancsterület
legfelső
részstruktúra
Szerkesztő mező
