8.1.3 Struktur-Editor (Struktúra szerkesztő) főablak
Az alább következőkben ismertetjük a főablak területeit és azok funkcióját.

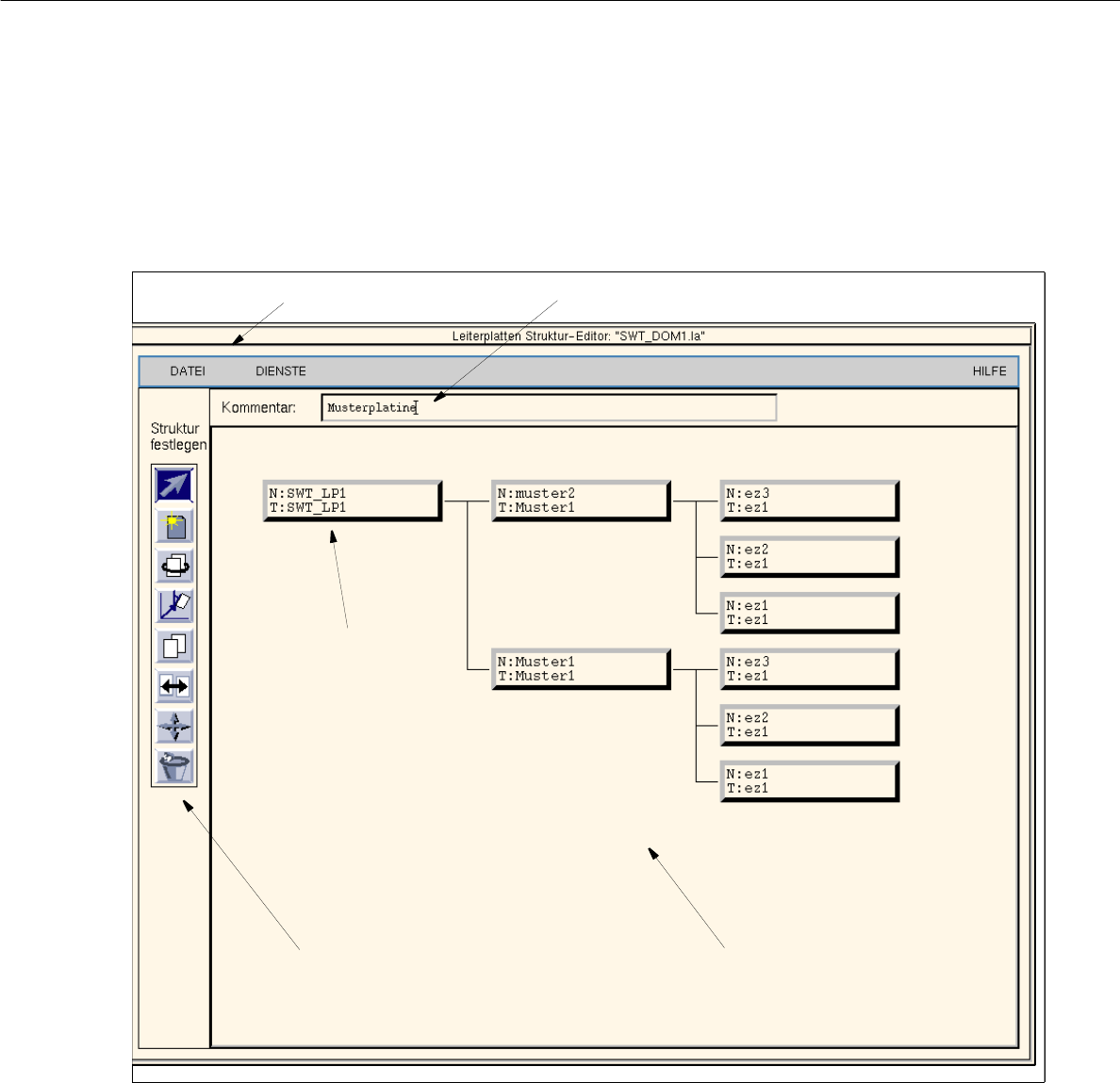

8.1.4 ábrát “Struktur-Editor” (Struktúra-szerkesztő) főablak (“Struktur-Mode” (Struktúra-mód) megjelenítés)
A főablak a következőképpen vanbeosztva:
- Menüsor
- Szerkesztő mező
- Megjelenítő terület
- Parancsterület (csak a struktúra módban)
- Beállítási tartomány (csak a grafikus módban, lásd a 8.1.6 ábrát).
Menüsor
Megjelenítő terület
Parancsterület
legfelső
részstruktúra
Szerkesztő mező
8 Termék / NYÁK lap Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
8.1 Leiterplatten-Editor (NYÁK lap szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
8 - 10
Menüsor
A menüsor a következő menüket tartalmazza: “DATEI”, “DIENSTE” és “HILFE” (“ÁLLOMÁNY”,
“SZOLGÁLTATÁSOK” és “SÚGÓ”).
A “DATEI” (ÁLLOMÁNY) menüben található “Megnyitás…” és “NYÁK-lap másolás” (“Öffnen...” és “Kopiere
Leiterplatte”) menüpontok működését a 8.1.3.1 szakasz ismerteti. A “DIENSTE” (SZOLGÁLTATÁSOK) menüt
a 8.1.3.2 szakasz teljes egészében ismerteti.
TÁJÉKOZTATÁS
Mivel a “DATEI” és “HILFE” (“ÁLLOMÁNY” és “SÚGÓ”) menük működése és kezelése hasonló, mint a
gépsorvezérlő számítógép többi alkalmazási programjáé, így ezeket teljes egészében a 2. fej.-e ismerteti.
Szerkesztő mező
A szerkesztőmezőbe bármilyen, max. 65 karakter hosszúságú megjegyzés beírható.
(a felső vesszőket és idézőjeleket a berendezés nem fogadja el).
Megjelenítő terület
A megjelenítő területen a kiválasztott NYÁK-lap, az aktív “módtól” (“Modus”) függően két különböző módon
ábrázolható.
- A szerkesztő megnyitásakor a szerkesztő először “
Struktúra-módban
” (
“Struktur-Mode”)
van (lásd a
8.1.4 ábrát). Ebben a módban a betöltött NYÁK-lap neve és struktúrája látszik. Ahhoz, hogy az LP
struktúrájában műveleteket végezhessen, az egérrel rákattintva jelölje ki az egyes LP részstruktúrákat .
- Ha a szerkesztő “
grafikus módban
” (
“Grafik-Mode”
) van (lásd a 8.1.6 ábrát), akkor az egész NYÁK-lap (az
elemek kiválasztásától függően, lásd a 8.1.3.4 szakaszt), a beültető pozíciókkal, illesztőjelekkel,
festékpontokkal, koordináta rendszerekkel stb. együtt grafikusan van ábrázolva. Ha legalább egy
részstruktúránál nincsenek teljesen meghatározva az Offset-adatok, akkor az LP ábrázolásán kívül
megjelenik egy “Struktúra-grafikat” (“Struktur-Grafik”) is (lásd a 8.1.7 ábrát).
Parancsterület
Ebben a mezőben minden parancsot egy ikon szimbolizál. Ha ebben a megjelenítő területen kijelölnek egy LP
részstruktúrát, akkor ez az aktivált parancs segítségével manipulálható. (lásd a 8.1.3.3 szakaszt).
Beállítási tartomány
Ha a struktúra-szerkesztő grafikus módban van (lásd a 8.1.6 szakaszt), akkor ennek a mezőnek a kiválasztó
lehetőségeivel különböző kijelzési opciókat lehet beállítani (lásd a 8.1.3.4 szakaszt ).
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 8 Termék / NYÁK lap
501.xx jelű szoftver változat 99/1-es kiadás 8.1 Leiterplatten-Editor (NYÁK lap szerkesztő)
8 - 11
8.1.3.1 DATEI (ÁLLOMÁNY) menü
TÁJÉ KOZTATÁS
A következők csak a menü első két menüpontját ismertetik.A többi menüpont működése a 2 fejezetet írja le.
- Struktur-Editor (Struktúra-szerkesztő) behívása egy új NYÁK-lap feldolgozásához
● Válassza meg a DATEI --> Öffnen... (ÁLLOMÁNY --> Megnyitás...) pontot.
Megnyílik az FSB egy új NYÁK-lap kiválasztásához (lásd a 8 - 8 oldalon).
● LP kijelölése és OK-val való nyugtázása.
A kiválasztott LP struktúrája az új ablak megjelenítő területén látható.
Vagy (annak érdekében, hogy üres ablakot kapjon egy új LP-hez):
● Írjon be új nevet.
A struktúra-szerkesztő ablakát az új LP nevével nyílik meg.
- Kopiere Leiterplatte (NYÁK-lap másolása)
Ezzel lehet sokszorosítani egy betöltött NYÁK-lapot. Az eredeti összes adata is BP, NU, PM)
átmásolódik.
● ikon aktiválása a parancsterületében.
(Az ikon nyila most jobbra felfelé mutat).
● Kattintson rá az LP-struktúrában lévő legfelső részstruktúrára (lásd a 8.1.4 ábrát).
● Jelölje ki a DATEI --> Kopiere Leiterplatte (Állomány --> ( NYÁK-lap másolása) menüpontot

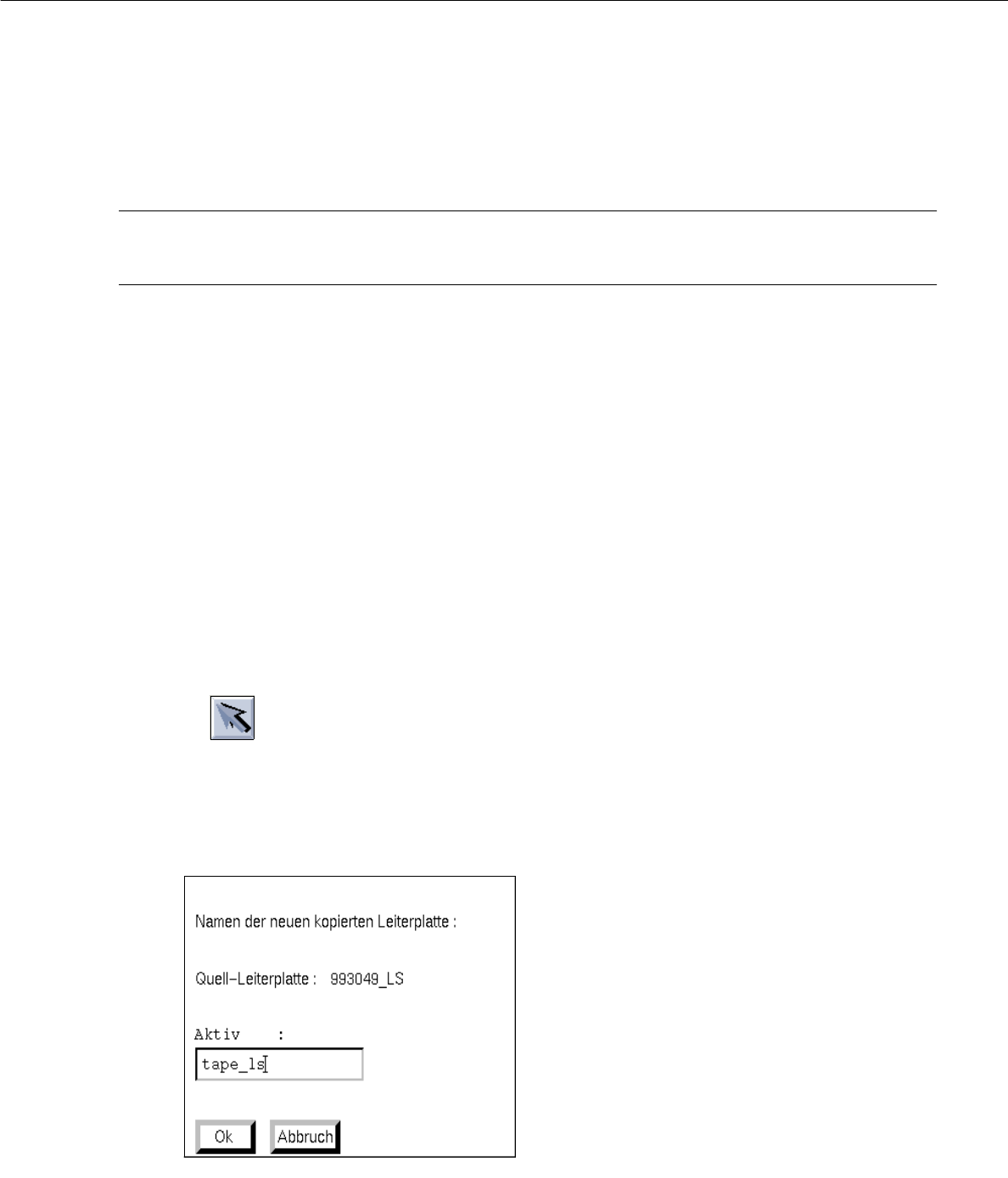

Az alábbi párbeszéd ablak jelenik meg:
● Írja be a nevet és ezt OK-val nyugtázza
A képernyőn megjelenik egy második Struktúra-szerkesztő ablak, rajta az új LP nevével és az
átmásolt struktúrával.
Az új másolt NYÁK lap neve:
Forrás-NYÁK lap: 993049_LS
Aktiv:
tape_ls
Ok Mégse
