8 Termék / NYÁK lap Üzemeltetési Útmutató, UNIX gépsorvezérlő számí tógép 8.1 Leiterplatten-Editor (NYÁK lap s zerkesztő) 501. x x jelű szoftver változat 99/1-es k iadás 8 - 14 - Selektier en (Kije lölés) Ha ez az ikon a…
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 8 Termék / NYÁK lap
501.xx jelű szoftver változat 99/1-es kiadás 8.1 Leiterplatten-Editor (NYÁK lap szerkesztő)
8 - 13

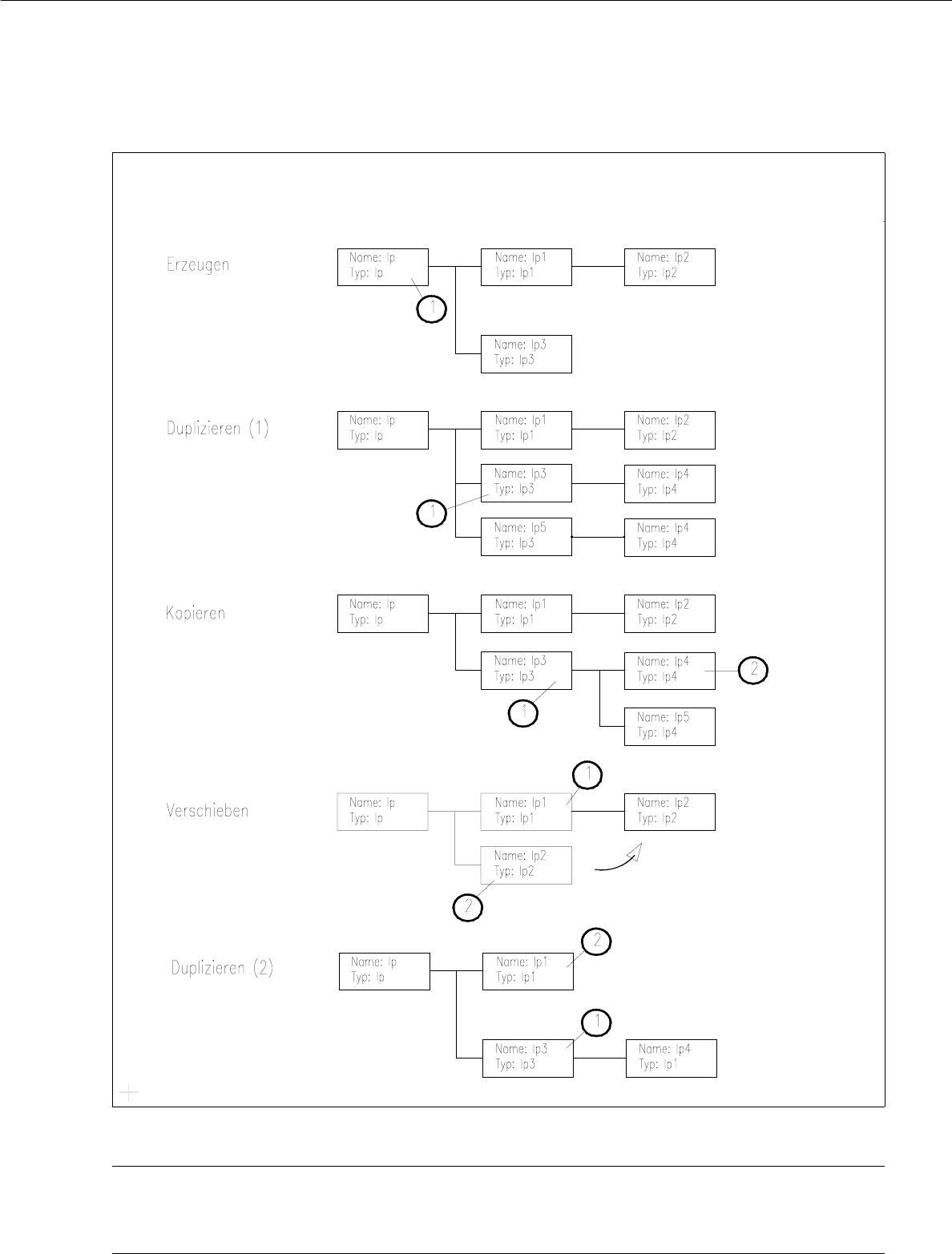

8.1.5 ábrát Példák: “Handhabung und Ergebnisse der Kommandos im Struktur-Editor” (Parancsok kezelése és eredményei a
Struktúra-szerkesztőben)
TÁJÉKOZTATÁS a 8.1.5 ábrával kapcsolatban
A “Megkettőzés (1)”-et (“Duplizieren (1)”) a 8 - 14 oldalon ismertetik, a “megkettőzés (2)”-t (“Duplizieren (2)”)
pedig a 8 - 16 oldalon.
Létrehozás
Megduplázás (1)
Másolás
Áthelyezés
Megduplázás (2)
Név:
Típus:
8 Termék / NYÁK lap Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
8.1 Leiterplatten-Editor (NYÁK lap szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
8 - 14

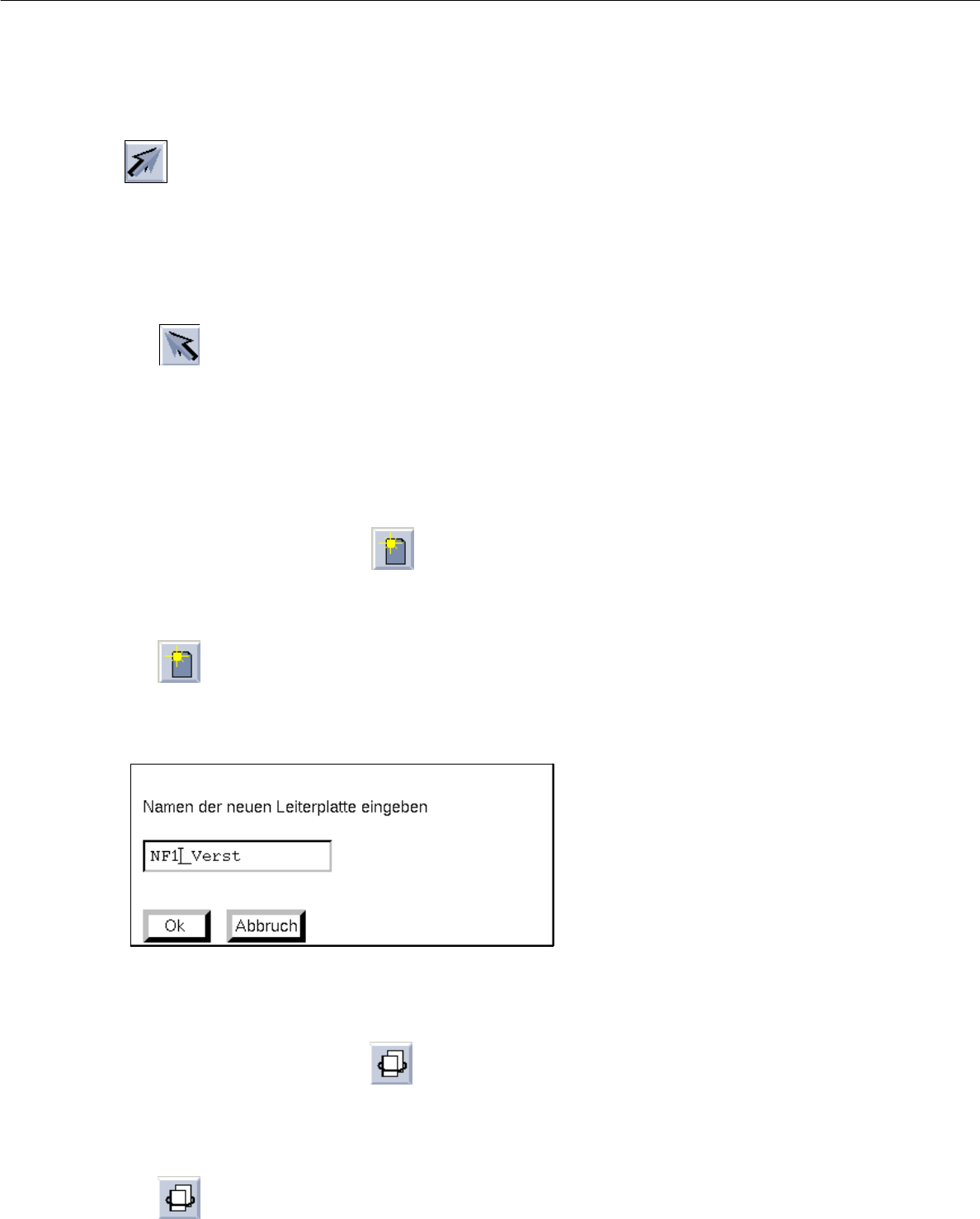

- Selektieren (Kijelölés)
Ha ez az ikon aktív (inverz ábrázolásban, a nyíl a bal alsó résztől jobbra felfelé mutat), akkor a
következőkben kijelölt LP-részstruktúrához behívható a BP- vagy NU-szerkesztő. Ha a legfelső LP-
részstruktúrát jelölték ki, akkor az aktuális NYÁK-lapot az “NYÁK-lap másolása” (“Kopiere
Leiterplatte”) menüfunkcióval sokszorosítani lehet.
● ikon aktiválása.
● LP-részstruktúra kijelölése a megjelenítő területen, egérkattintással.
A kijelölt részstruktúrát világoszöld szín jelzi. Az összes, vele összekapcsolt (linkelt)
részstruktúrát sötétzöld szín jelzi.
● A kívánt menüfunkció kiválasztása (pl. DIENSTE --> NU-Editor... (SZOLGÁLTATÁSOK -> NU-
szerkesztő).
- Új LP-részstruktúra létrehozása ( Erzeugen) egy hozzátartozó új LP-típussal
Ezzel létrehozható egy új részstruktúra, utalással egy új LP-típusra.
● ikon aktiválása.
● LP-típus kijelölése.
Az alább következő párbeszéd ablak nyílik meg:
● Írja be a nevet és ezt Ok-val nyugtázza.
Az új LP-típus hozzákapcsolódik a kijelölthöz és a megjelenítő terület ábrázolja.
- LP-részstruktúra megkettőzése ( Duplizieren)
Egy LP-részstruktúrától meg lehet kettőzni egy LP-típusra már meglévő utalást és ezzel új
részstruktúrát lehet létrehozni.
A megkettőzött LP-részstruktúra adatai a koordinátákig azonosak.
● ikon aktiválása.
● LP-részstruktúra kijelölése.
Megjelenik a párbeszéd ablak a név beadásához.
● Írja be a nevet és ezt Ok-val nyugtázza.
Az új NYÁK lap nevének beadása
NF1_Verst
Ok Mégse
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 8 Termék / NYÁK lap
501.xx jelű szoftver változat 99/1-es kiadás 8.1 Leiterplatten-Editor (NYÁK lap szerkesztő)
8 - 15

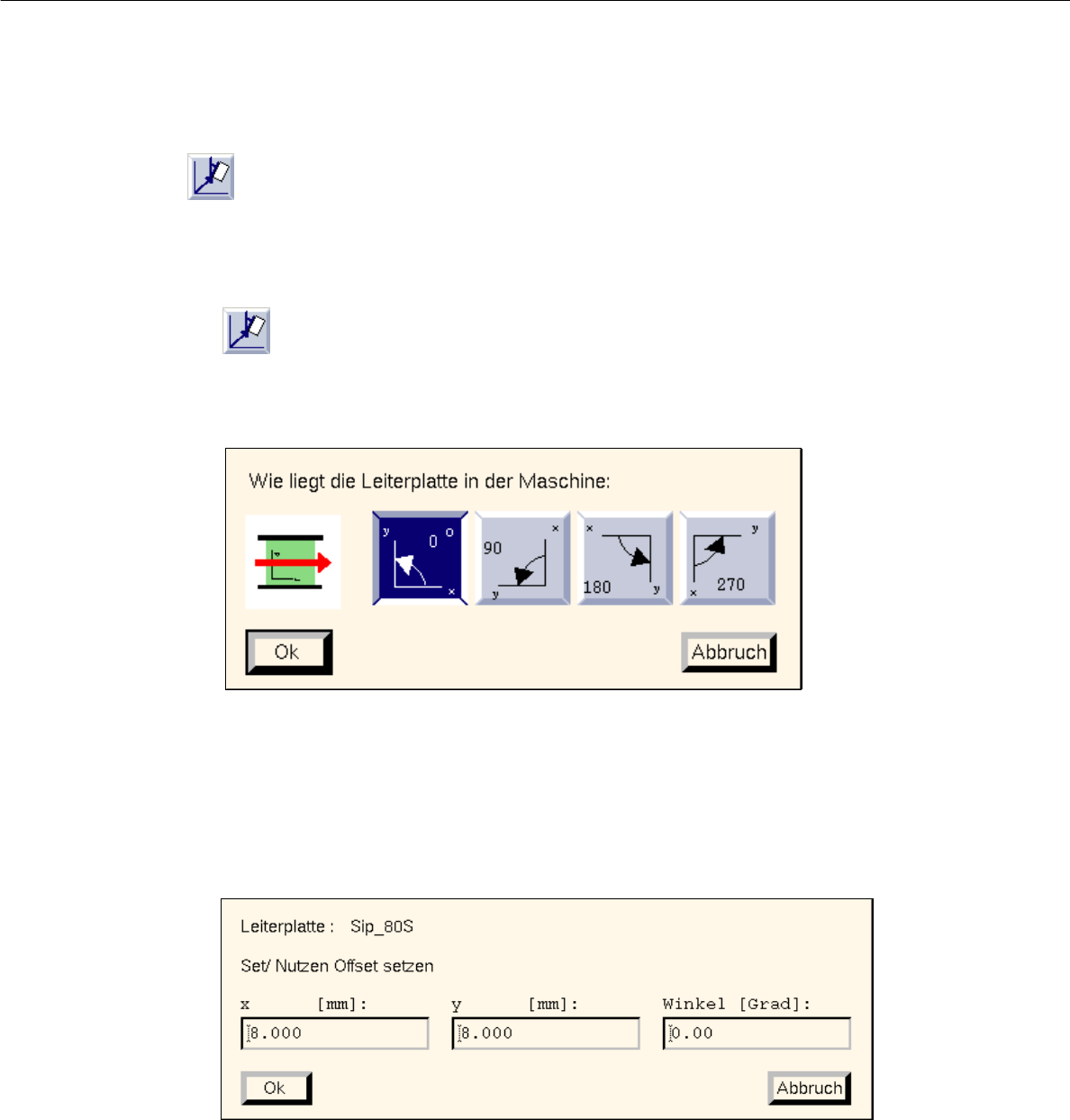

- Nutzen-Offset setzen (Tábla-offset meghatározása)
Minden egyes részstruktúrához be kell adni egy tábla-offset-et. A tabla-offset beadásával az LP-
típushoz egy koordináta-Offset-et csatolnak és ezzel tökéletesen leírnak egy LP-részstruktúrát.
● ikon aktiválása.
● Ahhoz, hogy a gépben meghatározza a NYÁK-lap helyét (teljes tábla), először az LP-
struktúrában kattintson rá a legfelső LP-részstruktúrára.
Az alábbi párbeszéd ablak jelenik meg:
● A párbeszéd ablakban rákattintással válassza ki a 0°, 90°, 180° vagy 270°-os helyzetet
● Ok-val nyugtázzon.
● Az LP-struktúrából kattintson rá az LP-részstruktúrára.
A következő párbeszéd ablak nyílik meg:
● X-, y koordináták és szögek beírása abba a felső LP-részstruktúrába (tábla), amely tartalmazza a
kijelölt alsó részstruktúrát (lásd a 8.1.2 ábrát).
● Ok-val nyugtázzon.
● A folyamatot ismételje meg a betöltött LP-struktúrában meglévő összes LP-részstruktúrával.
Hogyan fekszik a NYÁK lap a gépben:
Ok Mégse
NYÁK lap: Sip_80S
Set/Tábla Offset meghatározása
x [mm]: y [mm]: Szög [fok]:
Ok Mégse
