8 Termék / NYÁK lap Üzemeltetési Útmutató, UNIX gépsorvezérlő számí tógép 8.1 Leiterplatten-Editor (NYÁK lap s zerkesztő) 501. x x jelű szoftver változat 99/1-es k iadás 8 - 18 8.1.3. 4 Struktúra-szerkeszt ő beáll ítási …
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 8 Termék / NYÁK lap
501.xx jelű szoftver változat 99/1-es kiadás 8.1 Leiterplatten-Editor (NYÁK lap szerkesztő)
8 - 17
- LP-részstruktúra eltolása ( Verschieben) a hozzátartozó LP-típussal együtt
Ezzel az LP-struktúrán belül lehet eltolni egy LP-részstruktúrát, egy LP-típusra való utalással
● ikon aktiválása.
● Annak a cél-LP-típusnak a kijelölése, ahová az LP-részstruktúrát kell eltolni.
● Annak a forrás-LP-típusnak a kijelölése az LP-részstruktúrával, amelyet el kell tolni.
Az LP-részstruktúra a cél-LP-típushoz csatolva jelenik meg a megjelenítő területen.
- LP-részstruktúra törlése ( Löschen)
● ikon aktiválása.
● LP-részstruktúra kijelölése egérkattintással.
Az LP-részstruktúra törlése (megkérdezés nélkül!).
VIGYÁZAT
A “Törlés” (“Löschen”) hatásának ismételt megszüntetése egy másik parancs választásával, mert
különben ha újra rákattint a többi LP típusra, akkor ezeket is kitörli.
8 Termék / NYÁK lap Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
8.1 Leiterplatten-Editor (NYÁK lap szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
8 - 18
8.1.3.4 Struktúra-szerkesztő beállítási tartománya (grafikus mód)
- A megjelenítő területen, a NYÁK-lap jobb megjelenítéséhez, a beállítómezőben meg lehet adni egy Zoom-
tényezőt (10 - 999 %), ahol a “100”-as érték a valóságnak felel meg.
- A többi kijelzéssel kapcsolatos opciót ikonok szimbolizálják (lásd a 8.1.6 ábrát). Egy ikon aktiválásával
lehet elvégezni a megfelelő beállítást.

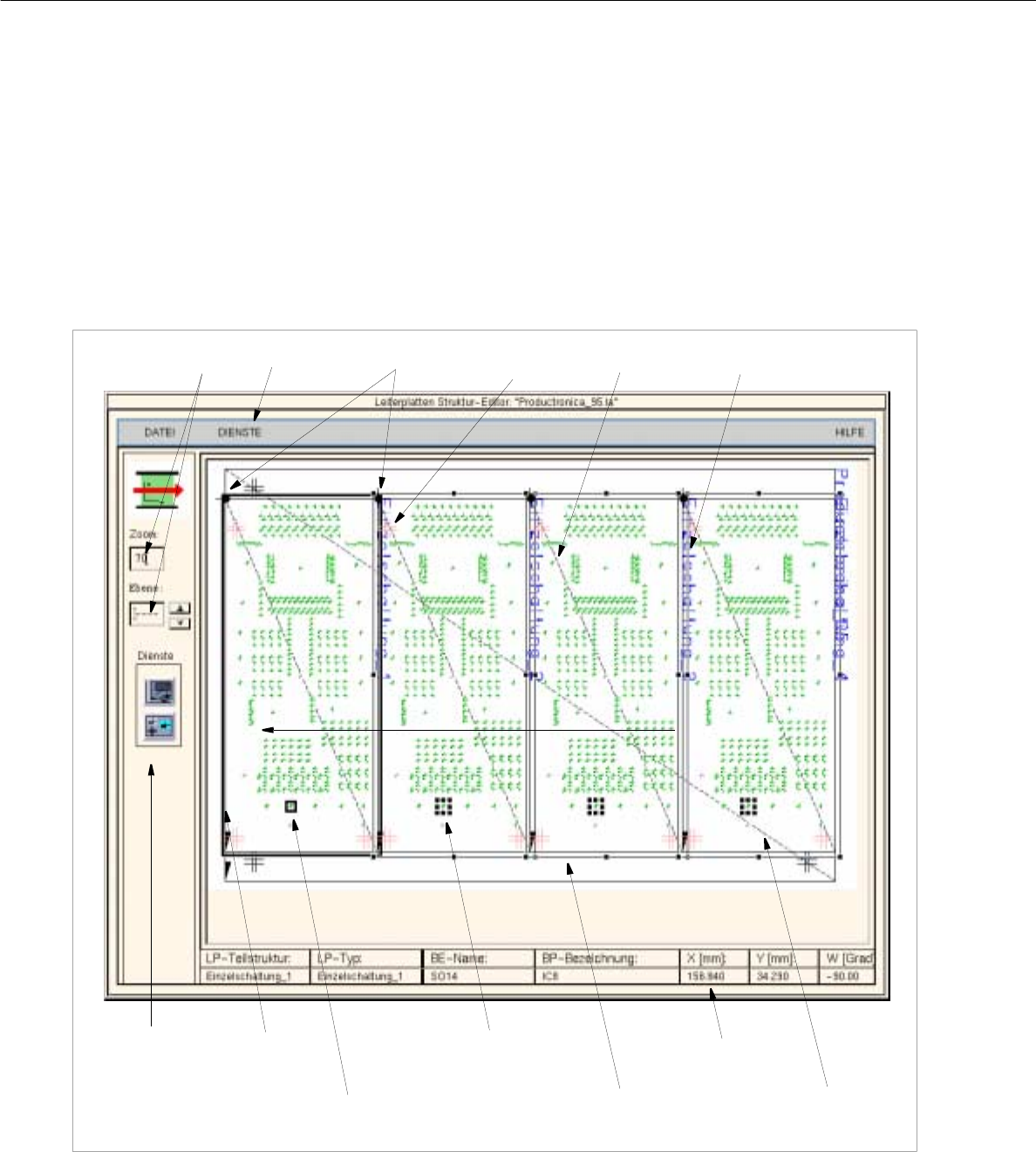

8.1.6 ábrát “Struktur-Editor” (Struktúra-szerkesztő) főablak (“Grafik-Mode” (Grafikus mód) megjelenítés)
LP eltérés-vektor
Beállítási
tartomány
Menüsor LP-részstruktúra neve
kijelölt beültető
pozíció (BP)
Offset vektorLP nullpontok
Szerkesztő mezők
Passmarke
(llesztőjel)
x-tengely (+)
LP kontúrja
(méreteltérései)
A kijelölt beültető pozíció
adatai
a kijelölt beültető
pozícióval összekapcsolt
beültető pozíció
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 8 Termék / NYÁK lap
501.xx jelű szoftver változat 99/1-es kiadás 8.1 Leiterplatten-Editor (NYÁK lap szerkesztő)
8 - 19

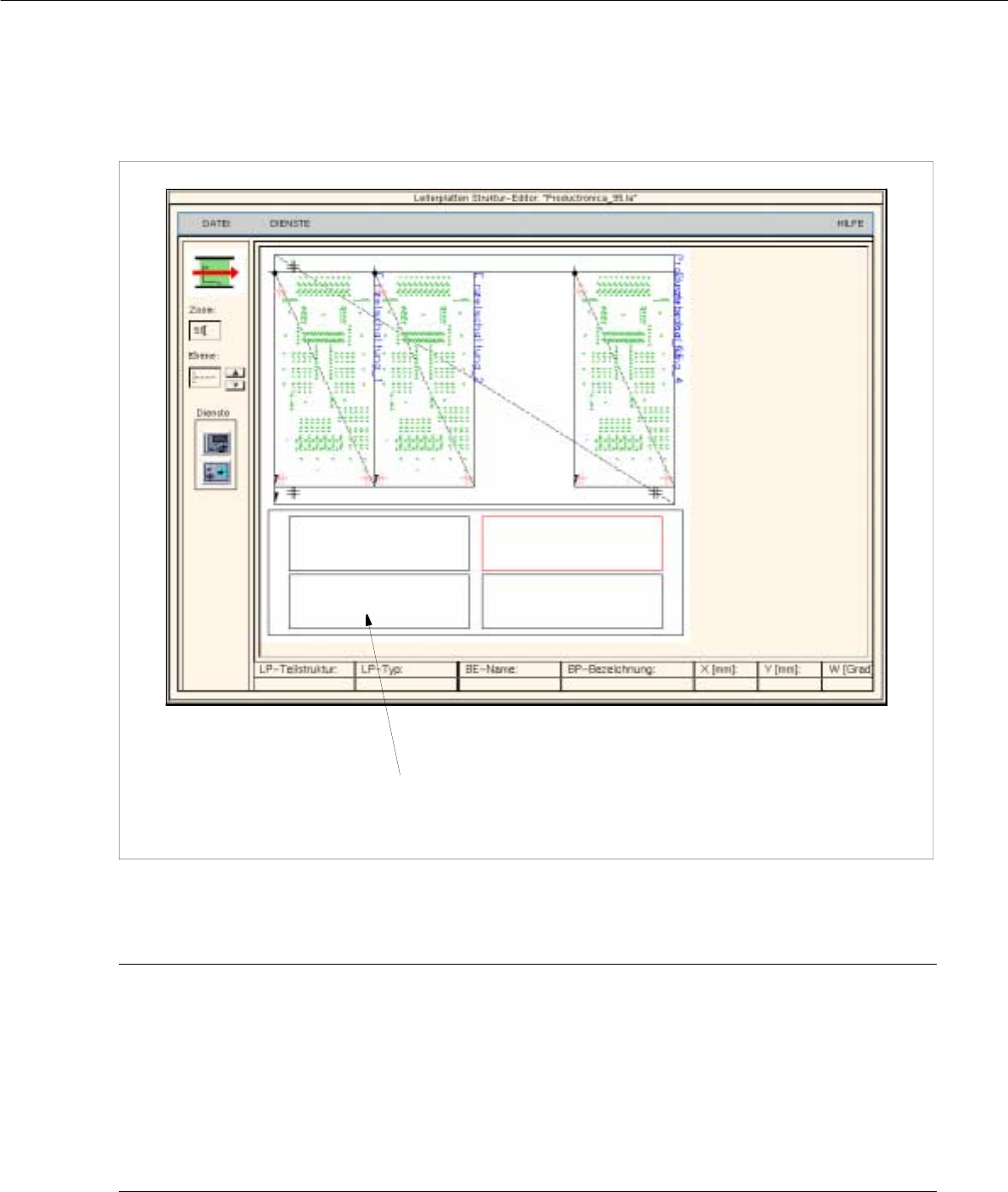

8.1.7 ábrát “Struktur-Editor” (Struktúra-szerkesztő) főablak (“Grafik-Mode” (Grafikus mód) megjelenítés, kiegészítő struktúra-
grafikával)
TÁJÉKOZTATÁS a 8.1.7 ábrával kapcsolatban
A Struktúra-grafika szimbólikus módon ábrázolja a NYÁK-lap teljes szerkezetét és csak azoknál a NYÁK-
lapokhoz jönnek létre, amelyeknél legalább egy részstruktúrának nincsenek hiánytalanul meghatározott
Offset-értékei.
A Struktúra-grafika nem tartalmaz geometriai információkat az alstruktúrákról, hanem csak az alstruktúrák
egymással való kapcsolatait valamint a részstruktúrák Offset-adatok állapotát mutatja.
A Struktúra-grafikában az alstruktúrákat különböző színű négyszögek ábrázolják.
A szinek jelentését a 8.1.3.7 fejezet magyarázza meg.
Struktúra-Grafika (csak hiányosan definiált Offset adatoknál jelenik meg)
