8.1.3.4 Struktúra-szerkesztő beállítási tartománya (grafikus mód)
- A megjelenítő területen, a NYÁK-lap jobb megjelenítéséhez, a beállítómezőben meg lehet adni egy Zoom-
tényezőt (10 - 999 %), ahol a “100”-as érték a valóságnak felel meg.
- A többi kijelzéssel kapcsolatos opciót ikonok szimbolizálják (lásd a 8.1.6 ábrát). Egy ikon aktiválásával
lehet elvégezni a megfelelő beállítást.
8.1.6 ábrát “Struktur-Editor” (Struktúra-szerkesztő) főablak (“Grafik-Mode” (Grafikus mód) megjelenítés)
LP eltérés-vektor
Beállítási
tartomány
Menüsor LP-részstruktúra neve
kijelölt beültető
pozíció (BP)
Offset vektorLP nullpontok
Szerkesztő mezők
Passmarke
(llesztőjel)
x-tengely (+)
LP kontúrja
(méreteltérései)
A kijelölt beültető pozíció
adatai
a kijelölt beültető
pozícióval összekapcsolt
beültető pozíció
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 8 Termék / NYÁK lap
501.xx jelű szoftver változat 99/1-es kiadás 8.1 Leiterplatten-Editor (NYÁK lap szerkesztő)
8 - 19
8.1.7 ábrát “Struktur-Editor” (Struktúra-szerkesztő) főablak (“Grafik-Mode” (Grafikus mód) megjelenítés, kiegészítő struktúra-
grafikával)
TÁJÉKOZTATÁS a 8.1.7 ábrával kapcsolatban
A Struktúra-grafika szimbólikus módon ábrázolja a NYÁK-lap teljes szerkezetét és csak azoknál a NYÁK-
lapokhoz jönnek létre, amelyeknél legalább egy részstruktúrának nincsenek hiánytalanul meghatározott
Offset-értékei.
A Struktúra-grafika nem tartalmaz geometriai információkat az alstruktúrákról, hanem csak az alstruktúrák
egymással való kapcsolatait valamint a részstruktúrák Offset-adatok állapotát mutatja.
A Struktúra-grafikában az alstruktúrákat különböző színű négyszögek ábrázolják.
A szinek jelentését a 8.1.3.7 fejezet magyarázza meg.
Struktúra-Grafika (csak hiányosan definiált Offset adatoknál jelenik meg)
8 Termék / NYÁK lap Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
8.1 Leiterplatten-Editor (NYÁK lap szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
8 - 20
Einstellungen (Beállítások):
- A Zoom-tényező (nagyítás) beállítása
● Kattintson rá a “Zoom” szerkesztőmezőre és írja be a kívánt adatot (10-től 999-ig).
● A beírás elfogadásához nyomja le a RETURN billentyűt.
A NYÁK-lap a kiválasztott nagyságban jelenik meg.
- Bestückebene eintragen (Írja be a beültető síkot)
A “sík” (“Ebene”) szerkesztőmezőbe lehet beírni egy beültető sík számát. Ez arra szolgál, hogy a
NYÁK-lap grafikus ábrázolásában megjelöljék azokat a beültető pozíciókat, amelyeket a megfelelő
beültető síkhoz hozzárendeltek (lásd a 8.1.6 szakaszt a 8 - 41 oldalon).
TÁJÉ KO ZTATÁS
A szerkesztőmezőben egy “----” szaggatott vonal jelenik meg, ha nem határozott meg beültető síkokat
vagy nem írt be beültető síkot.
Nem létező beültető síkoknál bevitel nem lehetséges.
● Kattintson a “Sík” (“Ebene”) szerkesztőmezőre, írja be vagy a nyílbillentyű segítségével válassza
ki a kívánt beültető sík számát, ezután nyomja le a RETURN billentyűt.
Ha legalább a “BP-kijelölések” (“BP-Markierungen”) kijelzési opció aktív (lásd a 8 - 21 oldalon),
akkor az aktuális beállított sík beültető pozíciói kék háttérrel jelennek meg.
Kijelzési opciók választása
A NYÁK-lap áttekinthető ábrázolása érdekében a mindenkor szükséges grafikus elemeket egyenként ki
lehet jelölni (például csak az LP eltérés-vektorok ábrázolását).
- LP-bezogene Graphikelemente anzeigen (LP-vonatkozású grafikus elemek megjelenítése)
● Kattintson rá a ikonra.

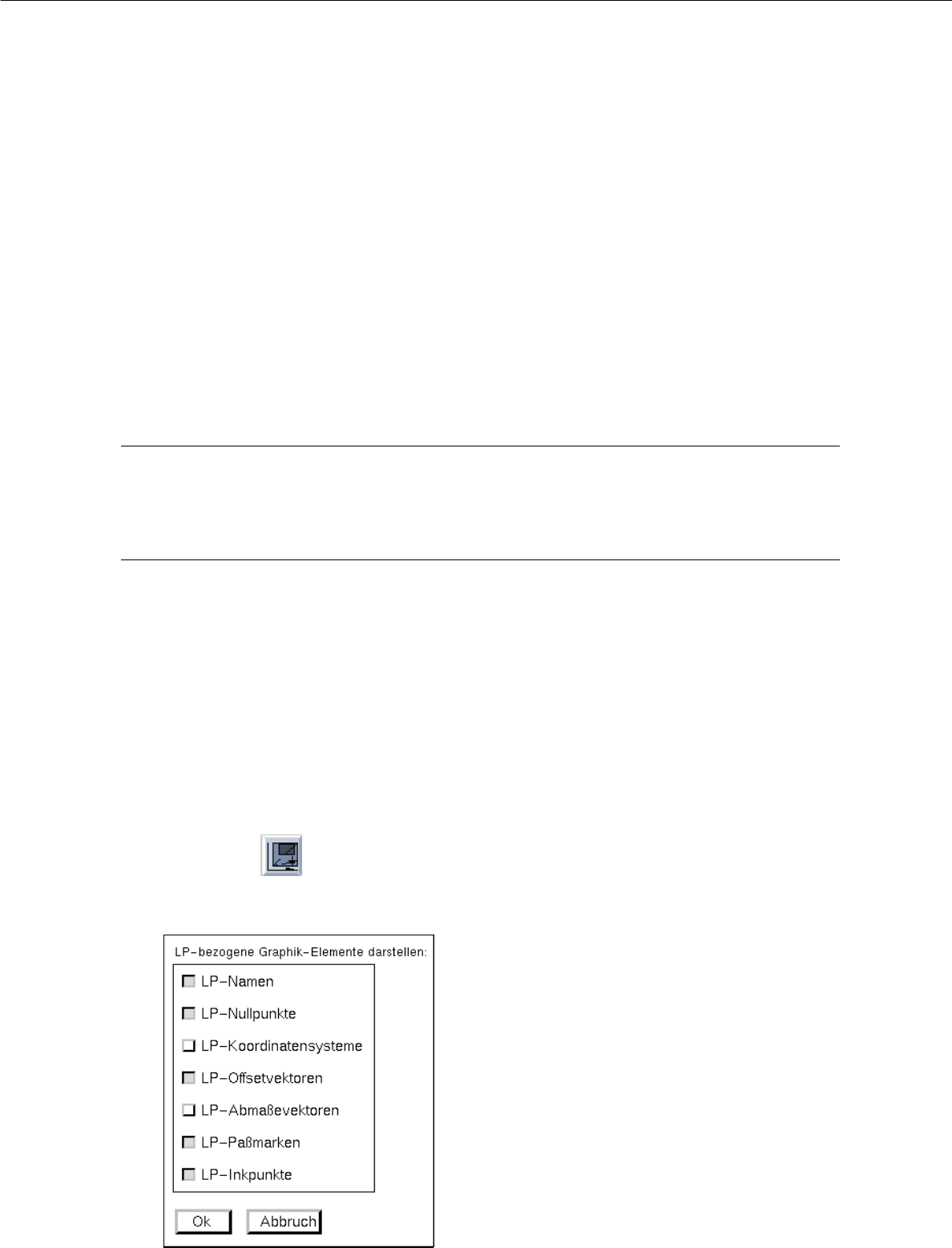

Az alábbi ablak nyílik ki:
