Üzemeltetési Útmutató, UNIX gépsorvezérlő számí tógép 8 Termék / NYÁK lap 501.xx jelű szoftver változat 99/1-es kiadás 8.1 Leiterplatten-Editor (NYÁK lap szerkesztő) 8 - 23 8.1.3.6 BP-adat ok megjelenítése a S t ruktúra-…
8 Termék / NYÁK lap Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
8.1 Leiterplatten-Editor (NYÁK lap szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
8 - 22
8.1.3.5 A tábla adatok megjelenítése a Struktúra-szerkesztőben (grafikus mód)
A Struktúra-szerkesztő grafikus módjában a NYÁK-lap tábla adatok és minden egyes részstruktúrát saját
ablakban lehet megmutatni.
● Az LP-struktúra kontúrját kettős kattintással jelölje ki.
A kontúrt vastag kerettel jelöli.

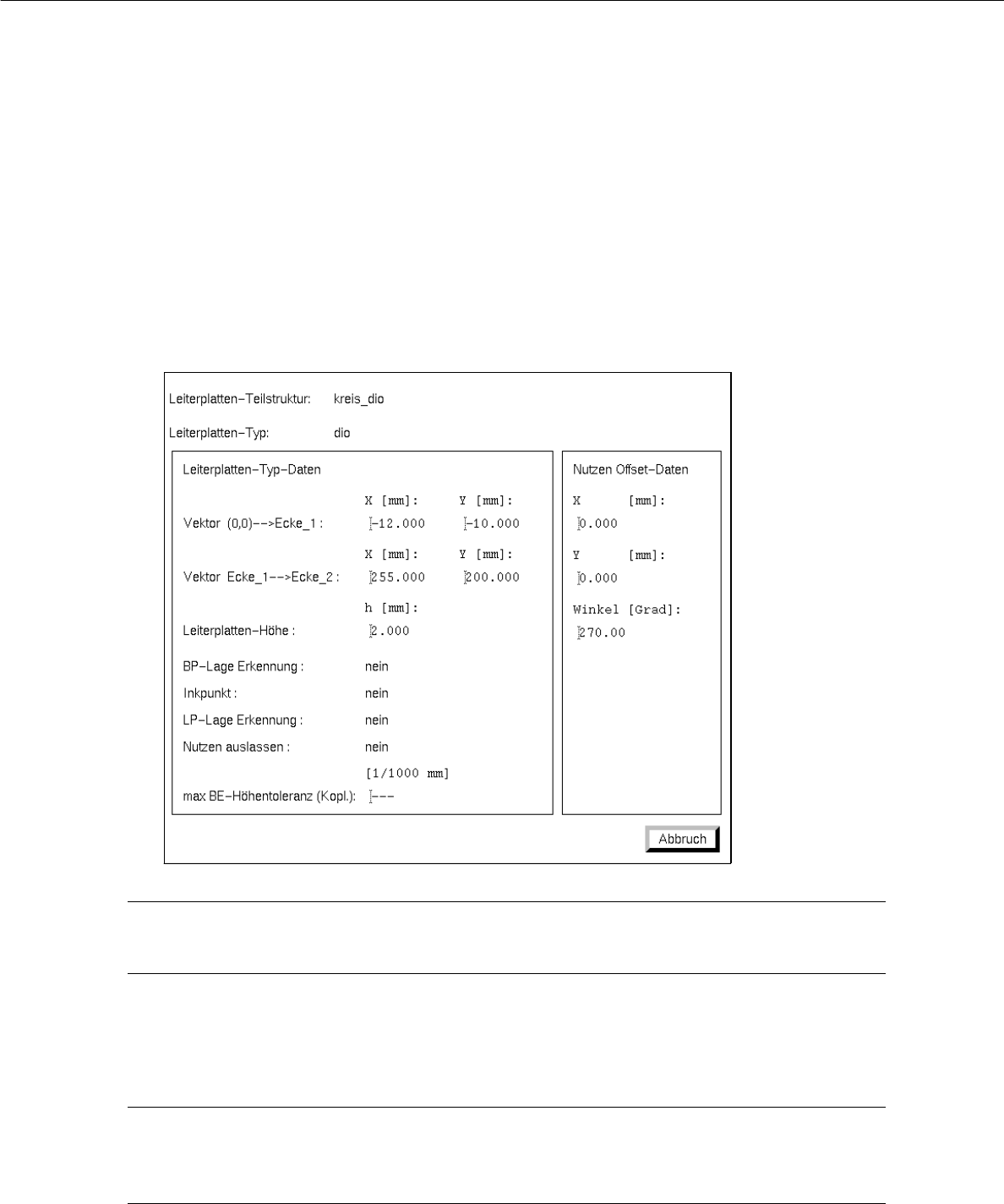

Az “LP-információk” (“LP-Information”) ablakot a kijelölt struktúra tábla adataival lehet megnyitni.
TÁJÉ KO ZTATÁS
Az “LP-Information” ablakban lévő adatokat nem lehet megváltoztatni.
● Kattintson rá a Abbruch (Mégse) gombra
Az “LP-Information” ablak bezárul.
TÁJÉ KO ZTATÁS
Az “LP-Information” ablakot ezenkívül a “BP-Információ” (“BP-Information”) ablakkal lehet megnyitni
egy részstruktúrához (lásd a 8 - 23 oldalon).
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 8 Termék / NYÁK lap
501.xx jelű szoftver változat 99/1-es kiadás 8.1 Leiterplatten-Editor (NYÁK lap szerkesztő)
8 - 23
8.1.3.6 BP-adatok megjelenítése a Struktúra-szerkesztőben (grafikus mód)
A Struktúra-szerkesztő grafikus módjában egy kijelölt beültető pozíció adatait közvetlenül a NYÁK-lap grafikus
ábrázolás alatt vagy egy saját ablakban lehet megjeleníteni.
Ha a beültető pozíciónak csak a legfontosabb adataira van szükség,
● akkor a kívánt beültető pozíciót egyszeri rákattintással jelölje ki.
A beültető pozíciót vastag kerettel mutatják meg.
A NYÁK-lap grafikus ábrázolása alatti táblázatban mutatja meg a kijelölt beültető pozíció adatait
(lásd a 8.1.6 ábrát).
Ha a beültető pozíció összes adatára szükség van,
● kettős kattintással jelölje ki a kívánt beültető pozíciót.
A beültető pozíciót vastag kerettel mutatják meg.

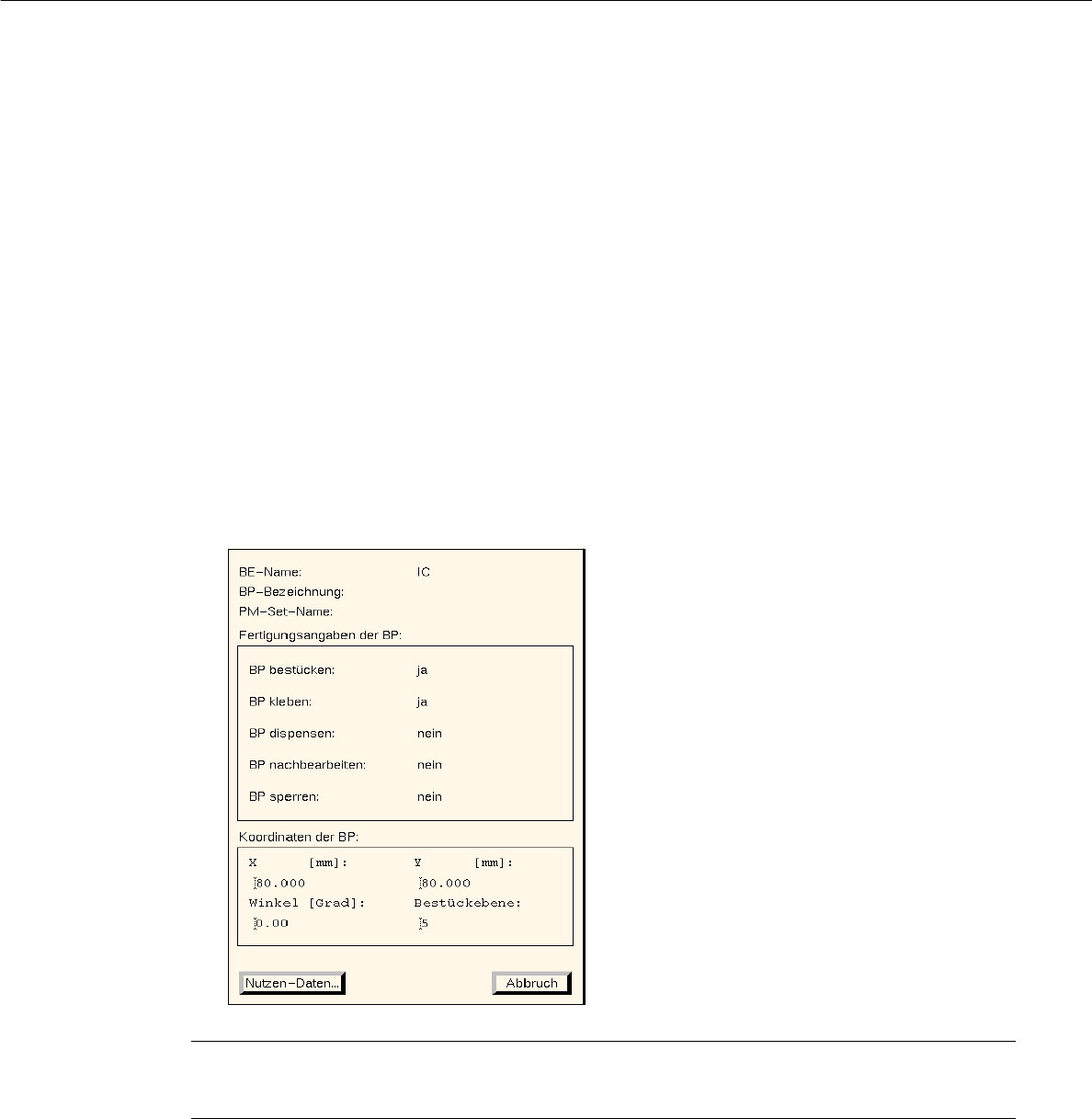

Megnyílik a “BP-információ” (“BP-Information”) ablak a kijelölt beültető pozíció adataival.
TÁJÉ KOZ TATÁS
Az “BP-Information” ablakban lévő adatokat nem lehet megváltoztatni.
- Nutzen-Daten... (Tábla adatok…)
Ezzel a gombbal lehet megnyitni az “LP-információ” (“LP-Information”) ablakot annak a
részstruktúrának a tábla adataival, amelyben a kijelölt beültető pozíció található.
● Kattintson rá a Nutzen-Daten... (Tábla adatok…) gombra.
Megnyílik az “LP-Information” (LP-információ) ablak.
● Az “LP-Information” ablakban kattintson rá az Abbruch (Mégse) gombra.
Az “LP-Information” ablak bezárul.
Az “BP-Information” ablakban kattintson rá az Abbruch (Mégse) gombra.
Az “BP-Information” ablak bezárul.
8 Termék / NYÁK lap Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
8.1 Leiterplatten-Editor (NYÁK lap szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
8 - 24
8.1.3.7 Színek és jelentésük a Struktúra-szerkesztőben (grafikus mód)
A Struktúra-szerkesztő grafikus módban több színt szolgál a kijelzett grafikus elemekhez
megkülönböztetéséhez. A grafikus elemek állapotától (pl. “letiltva” (“gesperrt”)) függően a színeknek különböző
jelentése van.
Az alábbi táblázat a kijelzett grafikus elemek állapotához rendelt színeket mutatja.
Színek jelentése:
- schwarz (fekete) azt mutatja, hogy ez az objektum érvényes, vagyis hatásos, a mindenkori
részstruktúrára vonatkoztatva.
- grau (szürke) azt mutatja, hogy ez az objektum önmagától hatástalan, vagyis a saját egyéni
attribútumai miatt, például illesztőjel- vagy festékpont-reteszelés következtében.
- grün (zöld) az érvényes beültető pozíciókat jelöli.
Színek jelentése a beültető pozíciókra vonatkozóan (Bestückpositionen):
- zöld kereszt ezek a beültető pozíciók érvényesek.
- szürke kereszt ezek a beültető pozíciók az “s” attribútummal vannak reteszelve (lásd a
8.1.6.3 fejezetet).
- piros kereszt E beültető pozíciók csak a gyártási utasítások miatt hatástalanok. Ez azt jelenti, hogy
az a tábla, (LP típus), amelyben vannak, a “kihagyás” (“auslassen”) attribútummal van
ellátva (lásd a 8.1.4.4 szakaszt).
Lap adatok Inkpunkt
(Festékpont)
l
LP-illesztőjel BP-illesztőjel Beültető pozíció Kontúr
gesperrt
(letiltva)
normal
(normális)
gesperrt normal gesperrt normal gesperrt normal
Festékpont
felismerés
ja
(igen)
grau
(szürke)
schwarz
(fekete)
-------
nein
(nem)
grau
(szürke)
rot
(piros)
-------
LP-helyzet
felismerése
ja - -
grau
(szürke)
schwarz
(fekete)
-----
nein - -
grau
(szürke)
rot
(piros)
-----
BP helyzet
felismerése
ja ----
grau
(szürke)
schwarz
(fekete)
---
nein----
grau
(szürke)
rot
(piros)
---
Tábla
kihagyása
nein------
grau
(szürke)
grün
(zöld)
schwarz
(fekete)
ja ------
grau
(szürke)
rot
(piros)
rot
(piros)
8.1 - 1 táblázat Az ábrázolt grafikus elemek szimbólumainak és színeinek jelentése
