8 Termék / NYÁK lap Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
8.1 Leiterplatten-Editor (NYÁK lap szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
8 - 26
Offset vektor
Egy részstruktúra nullpontját köti össze a fölérendelt részstruktúra nullpontjával, így
tehát megfelel annak az Offset-vektornak, amely ezen részstruktúrák két koordináta
rendszere között van.
Leiterplatten-Passmarke (NYÁK-lap-illesztőjel)
Ez a szimbólum egy LP-re vonatkozó illesztőjel helyzetét mutatja.
Ezt mindig kettőskereszt ábrázolja, az illesztőjel tényleges alakjától függetlenül.
l
Inkpunkt (Festékpont)
Ez a szimbólum a festékpontként definiált illesztőjelek helyzetét mutatja.
Ezt mindig pontl ábrázolja, az illesztőjel tényleges alakjától függetlenül.
Bestückposition (Beültető pozíció) (zöld szín)
Ez a szimbólum a beültető pozíció helyzetét illetve a beültető pozíció koordináta
rendszerének nullpontját jelzi.
Az 1-es Pin (érintkezőpont) helyzetének jelzéséhez az 1-es Pin-ben lévő négyszöget
szín tölti ki.
Példa:
Passmarke einer Bestückpositon (Egy beültető pozíció illesztőjele)
Ez a szimbólum egy BP-re vonatkozó illesztőjel helyzetét mutatja.
Ezt mindig kettőskereszt ábrázolja, az illesztőjel tényleges alakjától függetlenül, és
lényegesen kisebb, mint egy LP-illesztőjel szimbóluma.
Keret (Rahmen) a kijelölt beültető pozíció és/vagy részstruktúra körül
A keret az aktuális kiválasztott részstruktúra kontúrját jelzi.
A keret az aktuális kiválasztott beültető pozíció kontúrját jelzi.
Keret (Rahmen) a beültető pozíció(k) illetve részstruktúra körül
A keret egy olyan részstruktúra kontúrját jelzi, amelyet az aktuális kiválasztott
részstruktúrával linkkel összekapcsoltak.
A keret azokat a beültető pozíciókat jelzi, amelyeket az aktuális kiválasztott beültető
pozícióval linkkel összekapcsoltak.
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 8 Termék / NYÁK lap
501.xx jelű szoftver változat 99/1-es kiadás 8.1 Leiterplatten-Editor (NYÁK lap szerkesztő)
8 - 27
8.1.4 NU-Editor (NU-szerkesztő) ablaka
Minden egyes létrehozott LP-típushoz meg lehet nyitni egy NU-szerkesztőt (lásd az ismertetőt a 8 - 12 oldalon).
Az alábbiakban az NU-szerkesztőablak mezőit és ezek működését ismertetik.

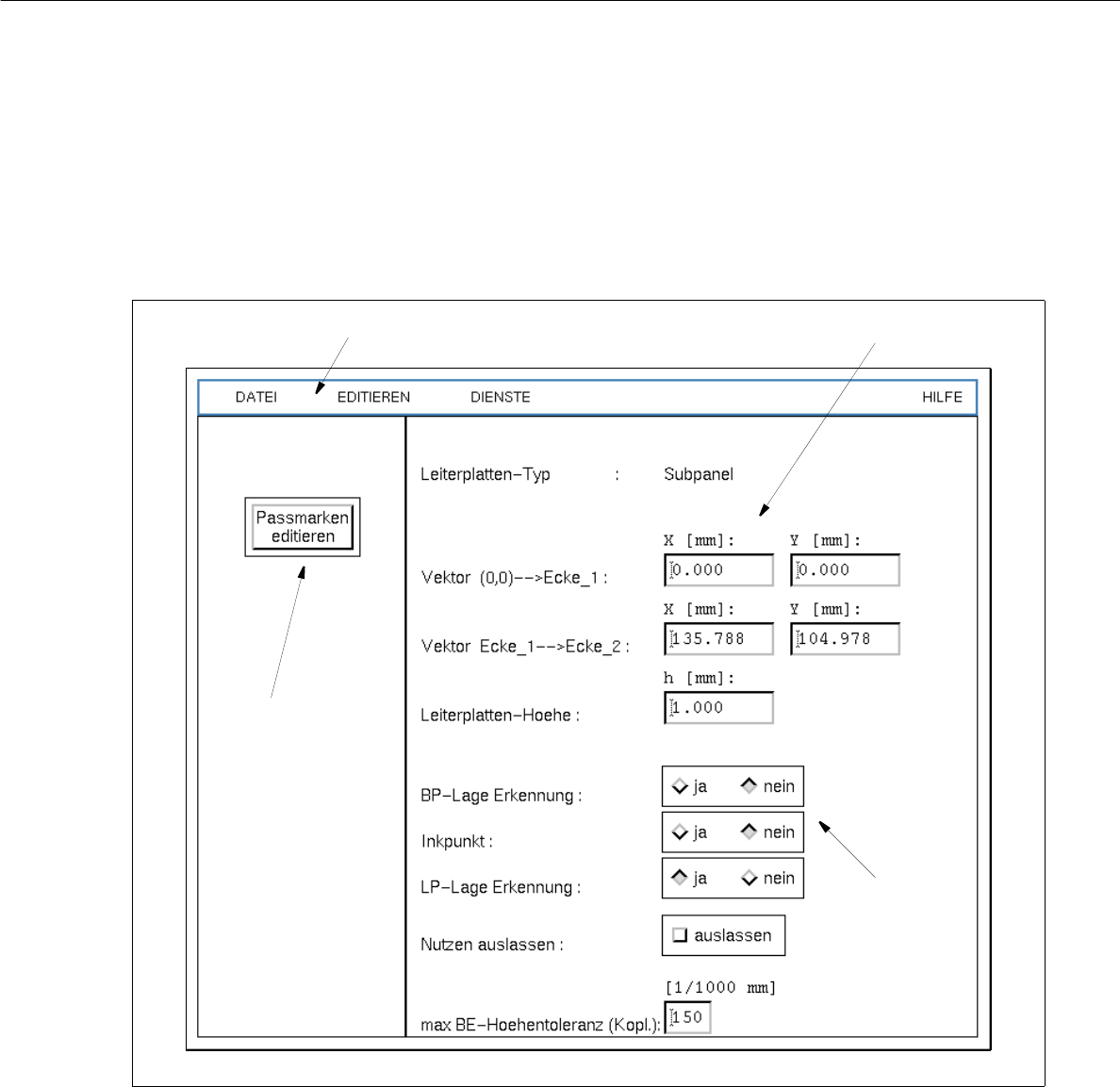

8.1.8 ábrát “NU-Editor” (NU-szerkesztő) ablaka
Az ablak felosztása a következő:
- Menüsor
- Szerkesztő terület
- Beállítási tartomány
- Parancsgomb
Menüsor
Szerkesztő terület
Parancsgomb
Beállítási
tartomány
8 Termék / NYÁK lap Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
8.1 Leiterplatten-Editor (NYÁK lap szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
8 - 28
Menüsor
A menüsor a következő menüket tartalmazza: “DATEI”, “EDITIEREN”, “DIENSTE” és “HILFE” (“ÁLLOMÁNY”,
“SZERKESZTÉS”, “SZOLGÁLTATÁSOK” és “SÚGÓ”).
Az “EDITIEREN” (SZERKESZTÉS) menüt a 8.1.4.1 szakasz, a “DIENSTE” (SZOLGÁLTATÁSOK) menüt pedig
a 8.1.4.2 szakasz) teljes egészében ismerteti.
TÁJÉKOZTATÁS
Mivel a “DATEI” és “HILFE” (“ÁLLOMÁNY” és “SÚGÓ”) menük működése és kezelése hasonló, mint a
gépsorvezérlő számítógép többi alkalmazási programjáé, így ezeket teljes egészében a 2. fej.-e ismerteti.
Szerkesztő terület (lásd a 8.1.4.3 szakaszt).
Ebbe a mezőbe minden olyan, NYÁK-lapra jellemző adat szerepel, amelyek egy NYÁK-lap leírásához, az
úgynevezett használathoz (NU) szükségesek.
A tábla ismertetője az alábbi adatokat tartalmazza:
- Aa LP határméreteit, így a hosszúságot, szélességet és magasságot
- Programfutási adatok az LP gyártásához: ilyen a BP-helyzetfelismerés be/ki, festékpont-felismerés
be/ki, LP-helyzetfelismerés be/ki, kiépítés be/ki (tábla kihagyása) és max. BE-magassági tűrésérték
az egysíkúság (koplanaritás) méréséhez
- Illesztőjel-készletek és illesztőjelek
Einstellbereich (Beállítási tartomány) (lásd a 8.1.4.4 szakaszt).
Ebben a mezőben a megfelelő gomb aktív / inaktív állapotba helyezésével lehet meghatároznia beültető
folyamatot (például kiépítés LP-helyzetfelismeréssel vagy enélkül).
“Passmarken editieren” (Illesztőjel szerkesztés) parancsgomb
Erre a gombra kattintva nyitják ki az illesztőjel-szerkesztő ablakát (lásd a 8.1.10 ábrát).
