9 Gyártóeszköz / Szállítómű Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
9.1 Förderer-Editor (Szállítómű-szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
9 - 8
TÁJÉKOZTATÁS
Ha egy anyagáramlási listán előforduló állomás nincs konfigurálva, akkor az ST-könyvtárból minden
állomástípus kijelződik és a használó megfelelő útmutatást kap egy párbeszéd ablakban.
Az állomást a Konfiguráció-szerkesztő (lásd a 12 fejezetet) segítségével lehet konfigurálni. Ahhoz, hogy
az utólag konfigurált állomást bevegyék a Szállítómű-szerkesztőbe, az LR-programot újra kell indítani (LR-
vége/LR-start).
Ha a megjelenítő területen az egérrel elemeket jelöl ki, akkor ezek megváltoztatják a színüket.
TÁJÉKOZTATÁS
Attól függően, hogy például egy géptípusra hol kattint rá, kiválaszthatja az egész géptípust vagy csak egy
szállítási területet (lásd a 9.1.2 ábrát).
Kiválasztó mezők
“Förderer” (Szállítómű) kiválasztó mező
Ez a mező minden hozzárendelt szállítóművet megmutat.
“stellbare Förderer” (Állítható szállítóművek) kiválasztó mező
Ebben a mezőben minden olyan szállítóeszközt (szállítómű/síktároló) kijelez, amelyeket a megjelenítő
területen kiválasztott szállítási területen állítani lehet. Ezenkívül azokat a “Cégtípusokat” (“Firmen-Typen”)
is kijelzi, amelyeket a “SIEMENS-típusok” (“SIEMENS-Typen”) alapján hoztak létre és amelyeket a
kiválasztott helyen állítani lehet. A cégtípusok ügyfelekkel kapcsolatos adatokat tartalmaznak.
Szűrő mező
Karaktersorozatok beadásával korlátozni lehet a szállítóművek listáját az “állítható szállítóművek” (“stellbare
Förderer”) kiválasztó mezőben.
Beállítási tartomány
E mezőnek a gombjaival (lásd a 9.1.3.3 szakaszt) az alábbi opciókat lehet beállítani:
Példa: *LIN* Csak lineáris
szállítóművekolvashatók.
* Minden állítható szállítómű
olvasható.
rechte Seite (jobb oldal) --> az alábbiak során elvégzett hozzárendelések a jobb oldalra
érvényesek (lásd a 9.1.1 ábrát), függetlenül a gép típusától.
linke Seite (bal oldal) --> az alábbiak során elvégzett hozzárendelések a bal oldalra
érvényesek (lásd a 9.1.1 ábrát), függetlenül a gép típusától.
Linie (Vonal) --> az alábbiak során elvégzett hozzárendelések restrikció nélkül
érvényesek, függetlenül a gép típusától (Standard (Normál)).
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 9 Gyártóeszköz / Szállítómű
501.xx jelű szoftver változat 99/1-es kiadás 9.1 Förderer-Editor (Szállítómű-szerkesztő)
9 - 9
Parancsterület
Ebben a mezőben olyan parancsok vannak, amelyekkel lehet osztályozni, hozzárendelni és a meglévő
hozzárendeléseket kitörölni. Ezeknek a parancsoknak a működését és fajtáját a 9.1.3.4 szakasz ismerteti.
9.1.3.1 DIENSTE (SZOLGÁLTATÁSOK) menü
A DIENSTE (SZOLGÁLTATÁSOK) menüben az alább következő menüpontok vannak:
- Listen (Listák)
Ebben a menüpontban olyan funkciók vannak, amelyek segítségével a GF vagy BE aktuális
hozzárendeléseket egy kiválasztott szállítóműhöz vagy fellületi tárhoz, listaformában lehet kijelezni.
Ezenkívül lehetséges minden olyan meghatározott tokformáról lista bekérése, amelyeket még
szállítóműhöz nem rendeltek.
A hozzárendelt GF-ek listájának behívása:
● Kattintson rá a parancsterületen lévő ikonra (lásd a 9.1.3.4 szakaszt).
● Az “állítható szállítóművek” (“stellbare Förderer”) kiválasztó mezőjében válasszon ki egy
szállítóművet vagy egy síktárat.
● Válassza meg a DIENSTE --> Listen --> GFs auf Förderer (SZOLGÁLTATÁSOK --> Listák -->
GF-ek szállítóművön) menüpontot.

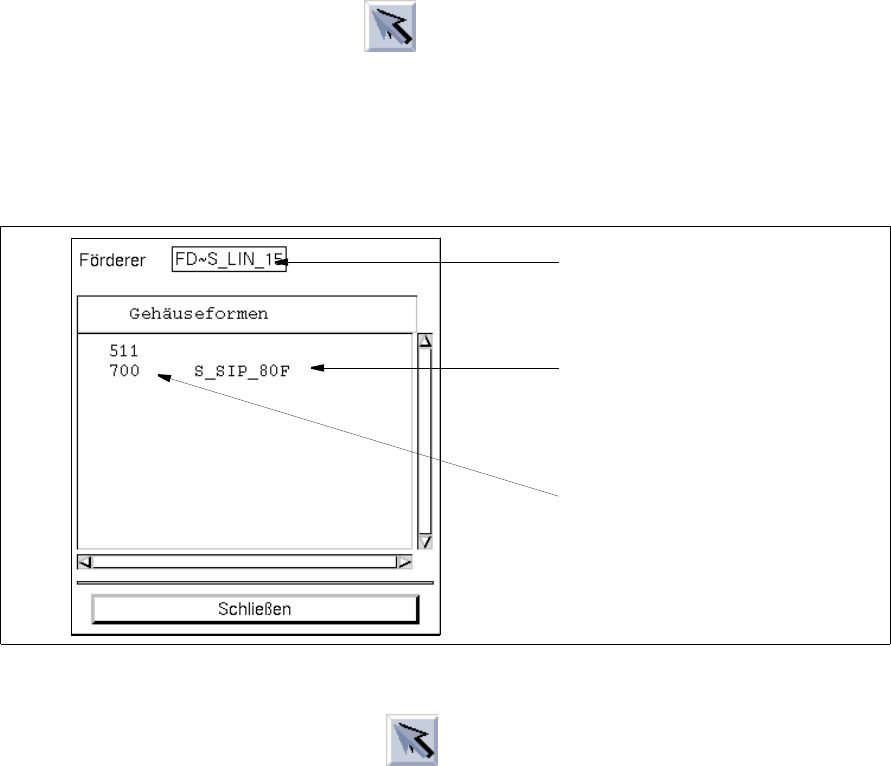

Megnyílik a lista a GF-hozzárendelésekkel a választott szállítóműhöz.
A hozzárendelt BE-ek listájának behívása:
● Kattintson rá a parancsterületében lévő ikonra (lásd a 9.1.3.4 szakaszt).
● Az “állítható szállítóművek” (“stellbare Förderer”) kiválasztó mezőjében válasszon ki egy
szállítóművet vagy egy síktárat.
● Válassza meg a DIENSTE --> Listen --> BEs auf Förderer (SZOLGÁLTATÁSOK --> Listák -->
BE-k szállítóművön) menüpontot.
Megnyílik a lista a BE-hozzárendelésekkel a választott szállítóműhöz.
Kiválasztott szállítómű
Géptípus (állítóhely) (felállítás helye)
hozzárendelt tokforma
9 Gyártóeszköz / Szállítómű Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
9.1 Förderer-Editor (Szállítómű-szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
9 - 10
Behívni azoknak a GF-eknek a listáját, amelyek még nincsenek szállítóműhöz hozzárendelve:
● Válassza meg a DIENSTE --> Listen --> GFs ohne Förderer (SZOLGÁLTATÁSOK --> Listák -->
GF-ek szállítómű nélkül) menüpontot.
Minden olyan GF megjelenik, amely még nincs szállítóműhöz hozzárendelve.
- Zuordnungen an GF (Hozzárendelések a GF-hez)
Ezzel a funkcióval olyan listát lehet megjeleníteni a szállítóművekról illetve síktárakról, amelyek az
aktuális tokformához vannak hozzárendelve.
TÁJÉ KO ZTATÁS
A lista megjelenítése akkor hasznos, ha a használó kiválasztott egy alkatrészt (lásd a
9.1.3.2 szakaszt) és arról szeretne tájékozódni, hogy ennek az alkatrésznek a tokformájához már
milyen hozzárendelések történtek.
Kiválasztott szállítómű
Géptípus (állítóhely) (felállítás helye)
hozzárendelt alkatrész
