9 Gyártóeszköz / Szállí tómű Üzemeltetési Útmutató, UNI X gépsorvezérlő számí tógép 9.1 Förderer-Editor (Szállít ómű-szerkes ztő) 501.xx jelű szoftver változa t 99/1-es kiadás 9 - 12 ● K ettős ka ttintássa l vála ssza ki…
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 9 Gyártóeszköz / Szállítómű
501.xx jelű szoftver változat 99/1-es kiadás 9.1 Förderer-Editor (Szállítómű-szerkesztő)
9 - 11
Lista behívása:
● Válassza meg a DIENSTE --> Zuordnungen an GF (SZOLGÁLTATÁSOK --> Hozzárendelések a
GF-hez) menüpontot.

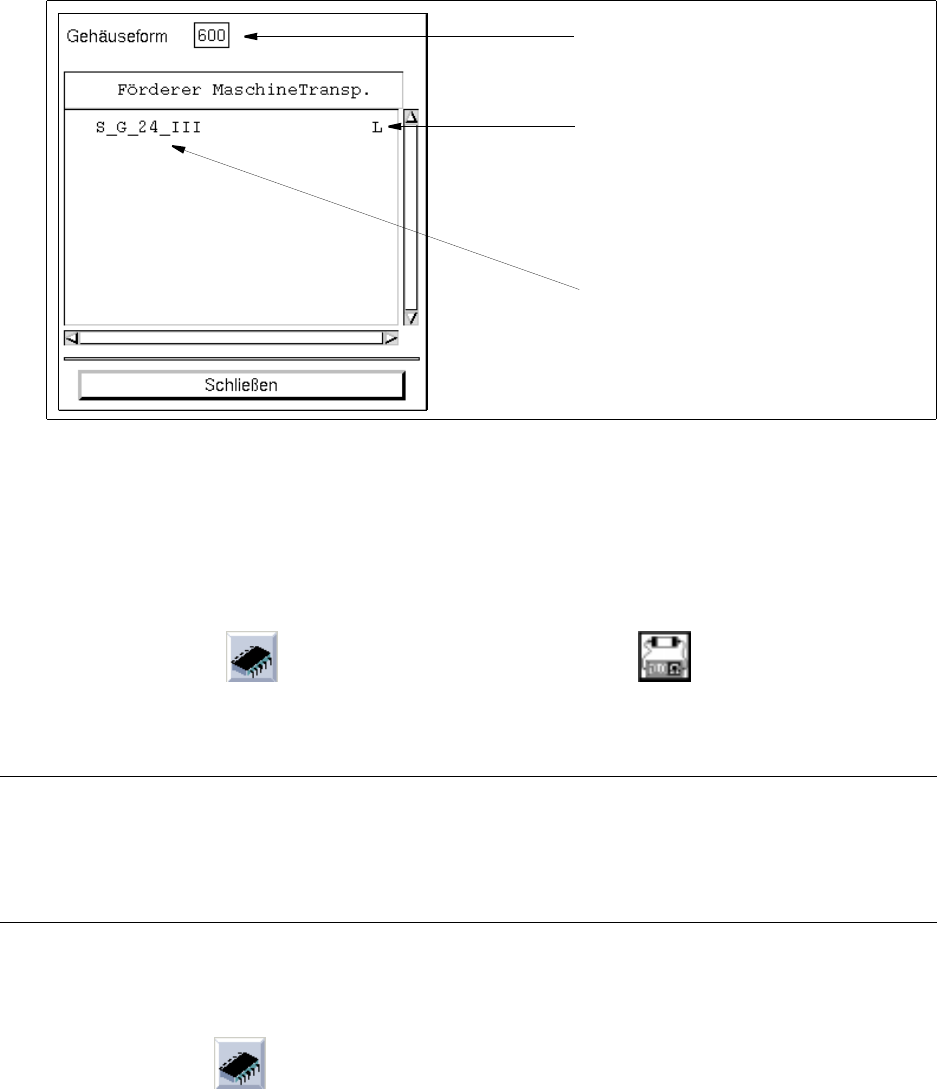

Megnyílik a lista az aktuális tokformával kapcsolatos hozzárendelésekkel.
● Kattintson rá a Schliessen (Bezárás) gombra, hogy a mindenkori listát tartalmazó ablakot újra
becsukja.
9.1.3.2 “Gehäuseform/Bauelement” (Alkatrész/Tokforma) kiválasztó terület
Ebben a mezőben vannak a (tokformára vonatkozó szimbólum) és a (alkatrésszel kapcsolatos
szimbólum) ikonok, amelynek segítségével a szállítómű-szerkesztő átváltható egy másik tokformára illetve egy
másik alkatrészre. A GF --> BE illetve BE --> GF áváltás hasonló módon történik.
TÁJÉ KO ZTATÁS
Egy másik BE/GF-re úgy is át lehet váltani, hogy a BE-nevet illetve a GF-számot beírja a megfelelő
szerkesztőmezőbe (lásd a 9.1.2 ábrát). Ez a változat azonban csak ugyanazon típus változtatásánál
lehetséges (GF --> GF illetve. BE --> BE).
Példa: változtatás BE “BESO24”-ről GF “704”-re.
Eljárásmód:
● Kattintson rá a ikonra.

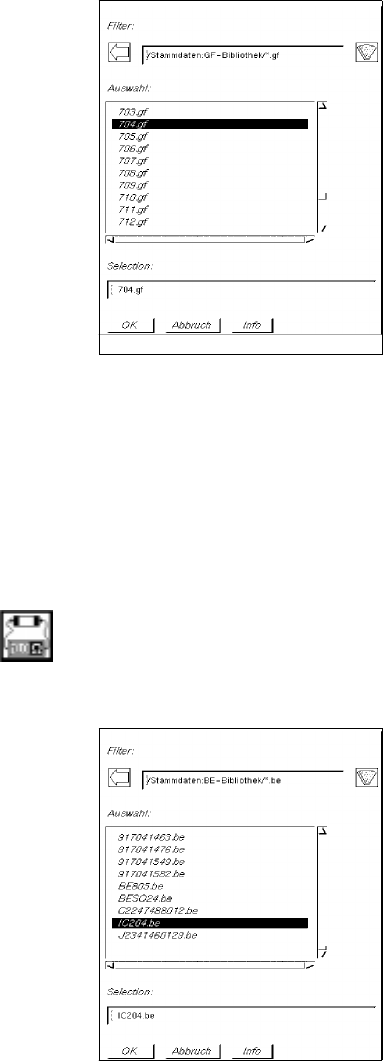

Megnyílik az az FSB, amelyben a már definiált összes tokforma állományválasztéka van:
Az aktuális tokforma száma
Szállítási oldal és géptípus
hozzárendelt szállítómű
9 Gyártóeszköz / Szállítómű Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
9.1 Förderer-Editor (Szállítómű-szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
9 - 12
● Kettős kattintással válassza ki a 704.gf GF-állományt (vagy írja be a GF-állomány nevét a
választási mezőbe és ezt OK-val nyugtázza).
Az FSB bezáródik és a Szállítómű-szerkesztő főablakában, a “Tokforma” szerkesztőmezőben be
van írva a kiválasztott GF száma.
A GF-név mező jeleníti meg a GF-szerkesztőben beadott magyarázó szöveget (“PLCC68”).
Példa: változtatás GF “600” -ról BE “IC204”-re
Eljárásmód:
● Kattintson rá a ikonra.
Megnyílik az az FSB, amelyben a már definiált összes alkatrész állományválasztéka van:
● Kettős kattintással válassza ki az IC204.be BE-állományt (vagy a kiválasztó-mezőbe írja be a BE-
állomány nevét és ezt OK-val erősítse meg).
Az FSB bezáródik és a Szállítómű-szerkesztő főablakában, az “Alkatrész” (“Bauelement”)
szerkesztőmezőben beíródott a kiválasztott GF száma.
A “Tokforma” (“Gehäuseform”) szerkesztőmezőben mutatja a BE “IC204”-hez hozzárendelt
tokforma számát, a GF-név mezőben pedig a GF-szerkesztőben beírt megjegyzést (“PLCC100”),
(lásd a 9.1.2 ábrát).
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 9 Gyártóeszköz / Szállítómű
501.xx jelű szoftver változat 99/1-es kiadás 9.1 Förderer-Editor (Szállítómű-szerkesztő)
9 - 13
9.1.3.3 Beállítási tartomány
A beállítási tartományban gombok láthatók a “bal oldal”, “vonal” és “jobb oldal” (“linke Seite”, “Linie” és “rechte
Seite”) beállításához.
A megfelelő gombra kattintva, ezt követően az “állítható szállítóművek” (“stellbare Förderer”)
kiválasztómezőben kijelölt szállító egy meghatározott oldalhoz vagy restrikció nélkül hozzárendelhető.
TÁJÉ KOZ TATÁS
Ha a “gépsor” (“Linie”) gomb aktív, ez azt jelenti, hogy a szállítóművek utána elvégzett hozzárendelései
azokra a szállítási területekre érvényesek a gépsor mindkét oldalán, amelyekre ezek beállíthatók.
Ha egy speciális géptípust vagy egy speciális géptípus szállítási tartományát jelöli ki, a beállítási
tartományban minden gomb inaktív állapotba kerül, úgyhogy a hozzárendelés csak a választott géptípusra
illetve a géptípus választott szállítási tartományára érvényes.
Figyelem! Amikor tokformákat rendel hozzá a síktárakban, akkor szabályozóhelynek a “gépsort” (“Linie”) kell
választani.
Eljárás, amikor egy szállítóművet egy tokformához rendel hozzá, a bal illetve jobb oldalra:
● A tokforma kiválasztása (lásd a 9.1.3.2 szakaszt).
● ikon aktiválása a parancsterületében (lásd a 9.1.3.4 szakaszt).
● Kattintson rá a linke Seite (bal oldal) illetve rechte Seite (jobb oldal) gombra.
A gépsor bal oldalán illetve jobb oldalán minden szállítási területet zöld szín jelöl.
● Kattintson rá a szállítószalagra az “állítható szállítómű” (“stellbare Förderer”) kiválasztó mezőben.
A kiválasztott szállítómű nevét a “Szállítómű” (“Förderer”) kiválasztó mezőben egy “L” illetve “R”
jelzi a neve mögött. Ez azt jelenti, hogy az aktuális tokformát a bal illetve jobb oldalon lehet ezzel
a szállítószalaggal hozzávezetni.
Eljárás a szállítószalagnak egy tokformához való hozzárendelésére a “SIPLACE80F” géptípusnál,
a gép jobb oldalán:
● A tokforma kiválasztása (lásd a 9.1.3.2 szakaszt).
● ikon aktiválása a parancsterületében.
● Kattintson rá a “SIPLACE80F” géptípus jobb oldalán lévő szállítási területre (lásd a 9.1.2 ábrát).
A szállítási területet zöld szín jelöli.
● Kattintson rá a szállítószalagra az “állítható szállítómű” (“stellbare Förderer”) kiválasztó mezőben.
Ez azt jelenti, hogy a beírt szállítóművet csak a “SIPLACE80F” géptípus jobb szállítási területén
szabad felszerelni.
A “Szállítómű” (“Förderer”) kiválasztó mező kijelzi a hozzárendelt szállítómű, a géptípus
megnevezését és a gépnek azon oldalát, amelyiken a szállítómű felszerelhető.
Példa: FD~S_G_8_EL S_SIP_80_F R
