Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 9 Gyártóeszköz / Szállítómű
501.xx jelű szoftver változat 99/1-es kiadás 9.1 Förderer-Editor (Szállítómű-szerkesztő)
9 - 17
- dx [mm]
Méreteltolódás (Offset) az első fiók közepétől az utolsó fiók közepéig, x-irányban
- dy [mm]
Méreteltolódás (Offset) az első fiók közepétől az utolsó fiók közepéig, y-irányban
- Winkel [Grad] (Szög [fok])
Az alkatrész elfordulási szöge a tár-fiókban (elhozás szöge)
A síktár adatok szerkesztése:
● Kattintson rá a Name (Név) szerkesztőmezőre és írjon be FM_PLCC-t a cégek típusneveire.
● Kattintson rá az N szerkesztőmezőre és írjon be 10-et.
● Kattintson rá az M szerkesztőmezőre és írjon be 5-et.
● Kattintson rá az X szerkesztőmezőre és írjon be 145-et.
● Kattintson rá az Y szerkesztőmezőre és írjon be -27-et.
● Kattintson rá a Z szerkesztőmezőre és írjon be 6-at.
● Kattintson rá a dx szerkesztőmezőre és írjon be 186.3-at.
● Kattintson rá a dy szerkesztőmezőre és írjon be -80.6-at.
● Kattintson rá a Winkel (Szög) szerkesztőmezőre és írjon be 0-at.
TÁJÉ KOZ TATÁ S
Az esetleges hibás adatbevitelek azonnali felismerése érdekében, minden egyes bevitel után be
kellene nyomni a RETURN billentyűt. Ha az éppen elvégzett adatbevitel hibás, akkor a megfelelő
szerkesztőmező piros keretben jelenik meg.
A Flächenmagazinträger (síktár tartó) (FMT) kiválasztása:
● Kattintson rá az Auswahl (Kiválasztás) gombra.

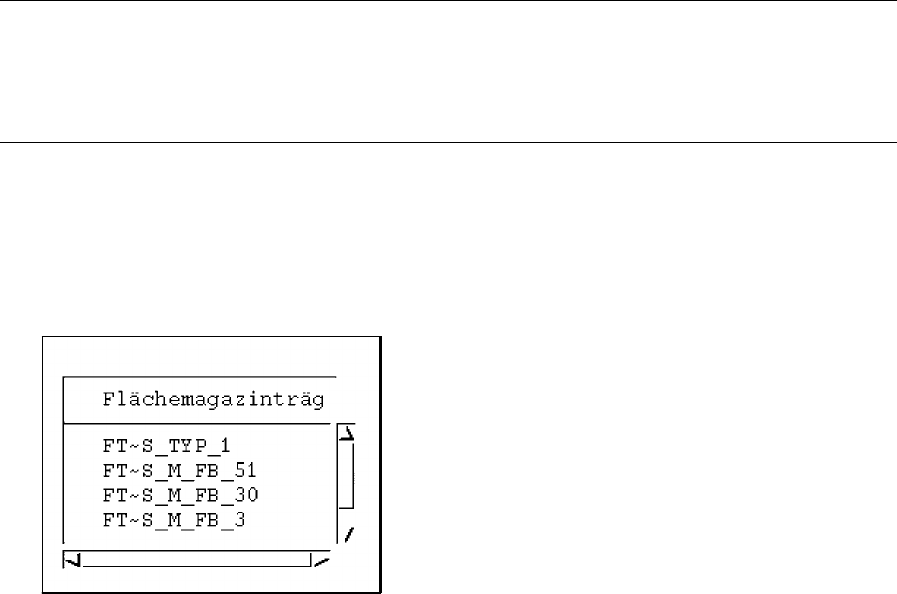

Megnyílik a kiválasztás ablak a rendelkezésre álló FMT-k listájával.
9 Gyártóeszköz / Szállítómű Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
9.1 Förderer-Editor (Szállítómű-szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
9 - 18
● Az FT~S_Typ_1 síktár tartó kijelölése.
A kiválasztás ablak becsukódik és a kiválasztott FMT-k neve megjelenik a “hordozók” (“Träger”)
ablakban.
● Kattintson rá az Ok-ra az adatok elfogadásához.
A “Síktár adatok” (“Flächenmagazindaten”) rész-szerkesztő bezárul.
Az “állítható szállítóművek” (“stellbare Förderer”) kiválasztó mező mutatja a létrehozott cégtípus
nevét.
3. FM_PLCC cégtípus hozzárendelése, korlátozás nélkül
● ikon aktiválása a parancsterületében (ha a szállítómű-szerkesztő még “Kijelölő módban”
(“Selektionsmodus”) van).
A “Linie” (Gépsor) gomb a beállítási tartományban automatikusan aktiválódik. Minden géptípus ki
van jelölve.
● Az FM~PLCC bejegyzés kiválasztása az “FM_PLCC” cégtípushoz az “állítható szállítóművek”
(“stellbare Förderer”) kiválasztó mezőben. A “szállítóművek” (“Förderer”) kiválasztó mezőben az
alábbi bejegyzés tűnik fel:
FM~PLCC
“B” példa a “BESO20” alkatrészre az “541” tokformában
Előírások:
1. A “HS180” és “SIPLACE80S” géptípuson, az “FD_VSO20” cégtípussal (az elektromos 8 mm-es hevederes
szállítóberendezésre alapozva) a BE-t csak a gép bal oldalán lehessen szállítani (a szállítás irányába
nézve).
2. A BE-t a “HS180” géptípuson még a 9,5 mm-es lineáris szállítószalaggal is lehessen felszerelni.
3. A BE-t a “SIPLACE80S” géptípuson még a 12 mm-es hevederes szállítószalaggal is lehessen felszerelni.
Munkafázisok:
1. Szállítómű-szerkesztő “BESO20” beállítása a BE feldolgozásához
● Kattintson rá az “alkatrész” (“Bauelement”) szerkesztőmezőre, írja be a BESO20 BE-nevet és a
beírást a RETURN lenyomásával fejezze be.
A “Tokforma” (“Gehäuseform”) szerkesztőmezőben mutatja a BE “BESO20”-hez hozzárendelt
tokforma (“541”) számát, a GF-név mezőben pedig a GF-szerkesztőben beírt megjegyzést
(“VSO20”).
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 9 Gyártóeszköz / Szállítómű
501.xx jelű szoftver változat 99/1-es kiadás 9.1 Förderer-Editor (Szállítómű-szerkesztő)
9 - 19
2. Hozzák létre az “FD_VSO20” cégtípust és szerkessze meg a szállítómű adatait
● Aktiválja a vagy ikonokat a parancsterületében.
● Az “állítható szállítóművek” (“stellbare Förderer”) kiválasztó mezőben kettős kattintással jelölje ki
a 8 mm-es, elektromos hevederes szállítószalagra vonatkozó FD~S_8_EL beírást. Megnyílik a
“szállítómű adatok” (“Fördererdaten”) rész-szerkesztő a cégtípus meghatározásához (név,
korrektúra-adatok a csomagolás-offset-hez, rázási időhöz).

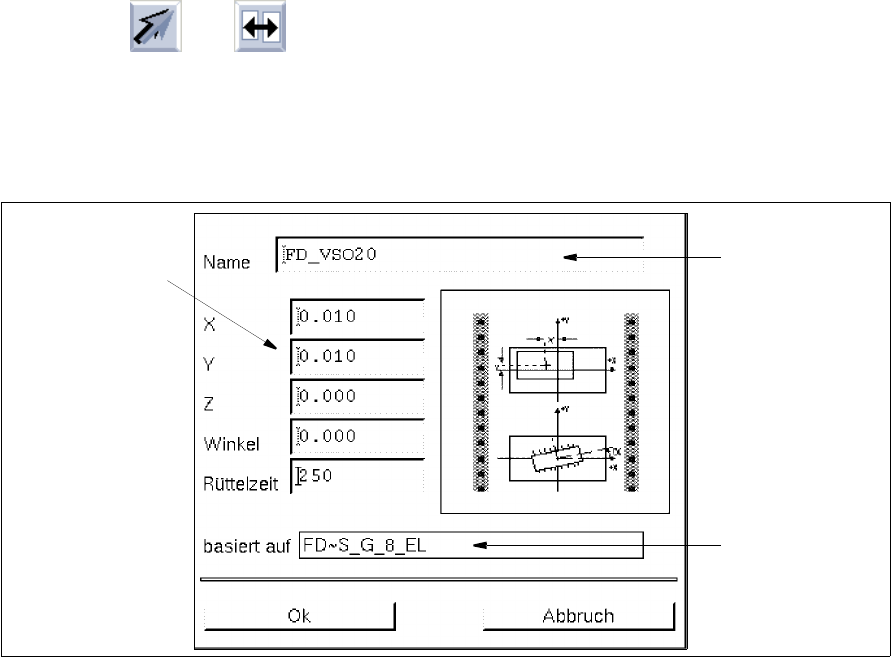

9.1.4 ábrát “Szállítómű adatok” (“Fördererdaten”) rész-szerkesztő
A szerkesztőmezők jelentése (lásd még a 13 fejezetben).
- Name (Név)
Cégtípus neve
- X [mm]
BE-közép asszimetria a szállítómű-fiókhoz képest, x-irányban
- Y [mm]
BE-közép asszimetria a szállítómű-fiókhoz képest, y-irányban
- Z [mm]
Korrekciós érték z-irányban a BE elhozási magasságához a szállítómű fiókból
(Normális esetben ide nem kell adatot beírni, mert az elhozási magasságot az MA-adatokban
megadták).
- Winkel [Grad] (Szög [fok])
BE elhozási szöge a szállítómű fiókban (a csomagolás alapján adják meg)
- Rüttelzeit (Rázási idő) [ms]
A kiválasztott szállítómű típusok rázási ideje
(A rázási idő a szállítómű két fiókjára egyidőben érvényes).
”Verpackungsoffset
und Rüttelzeit”
(”Csomag-offset és
rázási idő”)
szerkesztő mezők
”Name” (Név)
szerkesztő mező
SIEMENS-típus
neve (Default-
típus)
