Üzemeltetési Útmutató, UNIX gépso rvezérlő számít ó gép 10 Gyártóeszköz / Restrikciók 501.xx jelű szoftver vá ltozat 99/1-es kiadás 10.1 Restriktions-Editor (Restrikció-szerk esztő) 10 - 7 “Stellbare Förderer” (Áll í tha…
10 Gyártóeszköz / Restrikciók Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
10.1 Restriktions-Editor (Restrikció-szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
10 - 6
A főablak a következőképpen vanbeosztva:
- Menüsor
- Kiválasztó terület
- Szerkesztő mező
- Megjelenítő terület
- Kiválasztó mezők
- Szűrő mező
Menüsor
A menüsor a következő menüket tartalmazza: “DATEI”, “OPTIONEN”, “DIENSTE” és “HILFE” (ÁLLOMÁNY,
OPCIÓK, SZOLGÁLTATÁSOK és SÚGÓ).
A “DIENSTE” (SZOLGÁLTATÁSOK) menüt a 10.1.3.1 szakasz ismerteti.
TÁJÉKOZTATÁS
Mivel a “DATEI”, “OPTIONEN” és “HILFE” (ÁLLOMÁNY, OPCIÓK és SÚGÓ) menük működése és
kezelése hasonló, mint a gépsorvezérlő számítógép többi alkalmazási programjáé, így ezeket teljes
egészében a 2 fejezetet ismerteti.
“Bauelement” (Alkatrész) kiválasztó terület
Ezen a területen az alkatrészt egy ikon szimbolizálja, melynek segítségével az FSB megnyitható egy új BE
kiválasztásához. Az eljárás menete olyan, mint amit a 10.1.3.2 szakasz ismertet.
“Bauelement” (Alkatrés) szerkesztő mező
Ebbe a mezőbe írja be a kívánt BE nevét, amelyhez meghatározhat egy hozzárendelést vagy restrikciót.
Megjelenítő terület
A megjelenítő terület csak egy gépsor állomásait és állomás-kiterjesztéseit ábrázolja, állítóhelyeikkel együtt
szimbolikusan, amelyek a sorozatállományban lévő munkák elkészítéséhez szükségesek.
Attól függően, hogy a szerkesztő melyik módban van, színesen láthatóak azok az állítóhelyek, amelyekre
megkötöttségeket és kizárásokat állapítottak meg (lásd az alábbi táblázatot).
Kiválasztó mezők
“Restriktionen/Zuordnungen” (Restrikciók/Hozzárendelések) kiválasztó mező
Ez a mező jelez ki minden olyan megkötöttséget, kizárást és hozzárendelést, amelyet az aktuális
kezelőelemhez meghatároztak.
Modus (Mód) Bindung (gelb)
(Megkötöttség (sárga))
Ausschluss (rot)
(Kizárás (piros))
Selektion (Kijelölés) x x
Hozzárendelés - -
Megkötöttség x -
Kizárás - x
Löschen (Törlés) - -
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 10 Gyártóeszköz / Restrikciók
501.xx jelű szoftver változat 99/1-es kiadás 10.1 Restriktions-Editor (Restrikció-szerkesztő)
10 - 7
“Stellbare Förderer” (Állítható szállítóművek) kiválasztó mező
Ez a mező jeleznek ki minden olyan szállítóművet, amelyet a megjelenítő területen kijelölt állítóhelyen (MSK
szerint) állítani lehet. Ezenkívül minden olyan “cégtípust” (“Firmen-Typen”) is kijelez, amelyek benne vannak
az “.ri” szerszámozás-információ állományban. Ha a restrikció-szerkesztőben “cégtípusokat” (“Firmen-
Typen”) hoztak létre egy bizonyos gyártási munkához, akkor ezeket is láthatóak, persze csak akkor, ha a
restrikció-szerkesztőt a megfelelő sorozatállománnyal lett elindítva.
Szűrő mező
Karaktersorozatok beadásával korlátozni lehet a szállítóművek listáját az “állítható szállítóművek” (“stellbare
Förderer”) kiválasztó mezőben.
Példa: *LIN* Csak lineáris szállítóművekolvashatók.
* Minden állítható szállítómű olvasható.
Parancsterület (lásd a 10.1.3.3 szakaszt)
E területen olyan parancsok láthatók, melyek segítségével kiválaszthatók kötöttségeket vagy kizárások vagy,
hogy az igény esetén a meglévő hozzárendelések és a restrikció-szerkesztőben létrehozott cégtípusok
törölhetők.
10.1.3.1 DIENSTE (SZOLGÁLTATÁSOK) menü
A DIENSTE (SZOLGÁLTATÁSOK) menü csak az alábbiakban leírt menüfunkciókat tartalmazza:
- Seitenansicht (Oldalnézet)
E funkcióval az elvégzett hozzárendelések és restrikciók, valamint a létrehozott cégtípusok saját
ablakban láthatók.

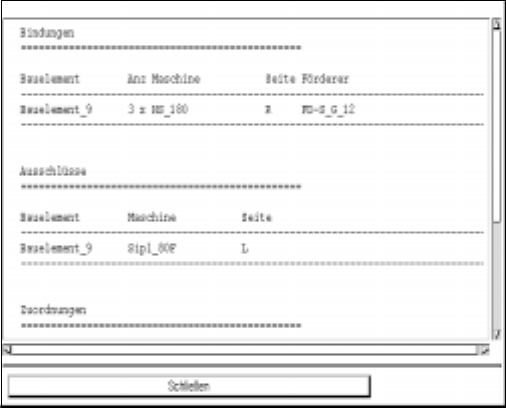

● Válassza meg a DIENSTE --> Seitenansicht (SZOLGÁLTATÁSOK --> Oldalnézet) menüpontot.
Megnyílik egy olyan ablak, amely felsorol minden olyan megkötöttséget, kizárást, hozzárendelést
és cégtípust, amelyek az aktuális sorozatállományra vonatkozik.
● Az ablak bezárásához kattintson rá a Schliessen (Bezárás) gombra.
10 Gyártóeszköz / Restrikciók Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
10.1 Restriktions-Editor (Restrikció-szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
10 - 8
10.1.3.2 “Bauelement” (Alkatrész) kiválasztó terület
E terület tartalmazza az ikont (alkatrész szimbólumát), melynek segítségével az FSB megnyílik egy olyan
új alkatrész kiválasztásához, amelyre hozzárendelést vagy restrikciót kell meghatározni.
TÁJÉKOZTATÁS
Egy másik BE-re úgy is át lehet váltani, hogy beírja a BE-nevet az “alkatrész” (“Bauelement”)
szerkesztőmezőbe (lásd a 10.1.1 ábrát).
Példa: Átváltás BE “alkatrész_9” -re (“Bauelement_9”)
Eljárásmód:

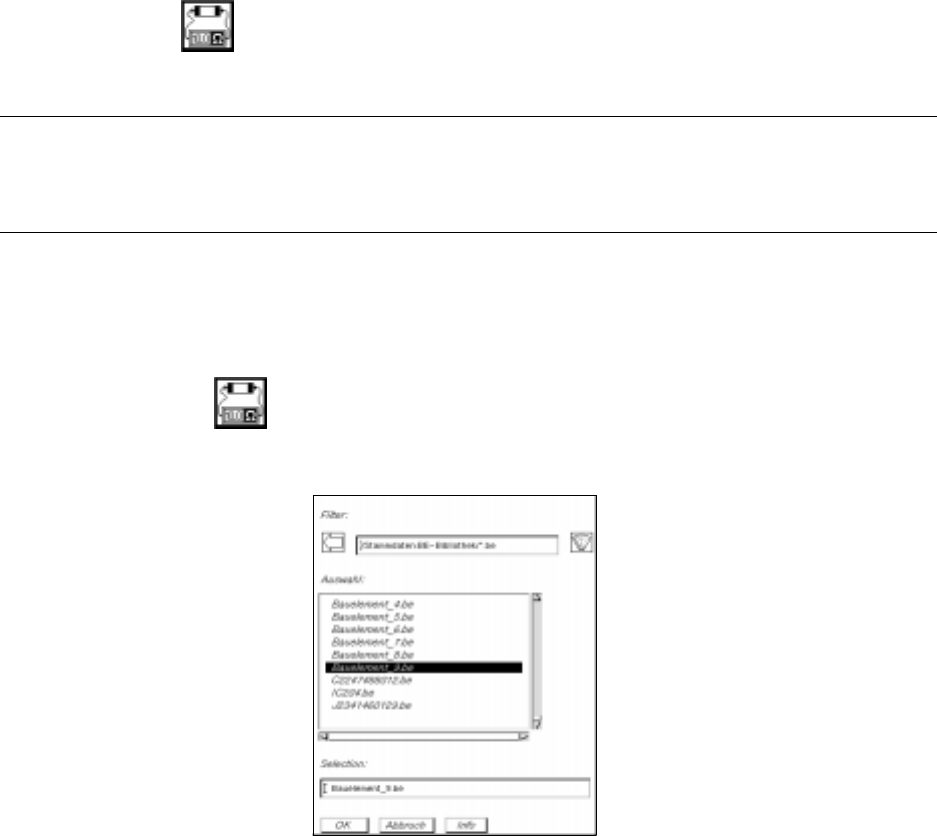

● Kattintson rá a ikonra.
Megnyílik az az FSB, amelyben a már definiált összes alkatrész állományválasztéka van.
● Kettős rákattintással jelölje ki a Bauelement_9.be (alkatrész_9.be) BE-állományt
Az FSB bezárul és a restrikció-szerkesztő főablakában, az “Alkatrész” (“Bauelement”)
szerkesztőmezőben látható a kiválasztott BE neve.
A “Tokforma” (“Gehäuseform”) mező kijelzi az “alkatrész_9” (“Bauelement_9”) BE-hez
hozzárendelt tokforma számát, a GF-név mező pedig a GF-szerkesztőbe beírt megjegyzést
(“1206”) (lásd a 10.1.1 ábrát).
Vagy:
● Kattintson rá az “alkatrész” (“Bauelement”) szerkesztőmezőre, majd a DELETE- billentyű
segítségével törölje ki az aktuális BE nevét.
● Írja be az új BE nevét, ennek megerősítésére nyomják le a RETURN-billentyűt.
A “Tokforma” (“Gehäuseform”) mező kijelzi a BE-hez hozzárendelt tokforma számát, a GF-név
mező pedig a GF-szerkesztőbe beírt megjegyzést.
Ha a BE nincs meg a törzsadatokban, akkor megjelenik egy párbeszéd ablak a megfelelő
üzenettel.
