Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 10 Gyártóeszköz / Restrikciók
501.xx jelű szoftver változat 99/1-es kiadás 10.1 Restriktions-Editor (Restrikció-szerkesztő)
10 - 9
TÁJÉ KO ZTATÁS
Ha a választott alkatrészre már definiált megkötöttségeket, kizárásokat vagy hozzárendeléseket,
akkor ezeket a “Restrikciók / Hozzárendelések” (“Restriktionen/Zuordnungen”) kiválasztó mező jelzik.
A beállított módnak megfelelően, a megjelenítő területen színesen láthatók azokat az állítóhelyek,
amelyekre a kötöttségeket és kizárásokat definiált (lásd a táblázatot, 10 - 6 oldal).
10.1.3.3 Parancsterület
A parancsokat ikonok szimbolizálják. Ezek meghatározzák azt az módot (kijelölő, hozzárendelő, megkötő,
kizáró vagy törlő mód), amelyben a restrikció-szerkesztőnek működnie kell.
TÁJÉ KO ZTATÁS
Megnyitásnál a restrikció-szerkesztő először kijelölő módban van.
- (Selektieren) (Kijelölés)
Ha ez az ikon aktív (inverz ábrázolásban, a nyíl a bal alsó résztől felfelé jobbra mutat), akkor a
szerkesztő a kijelölő módban van. Az egér bal gombjával rákattintva lehet kijelölni géptípusokat vagy
egyes elemeket a megjelenítő területen és összetevőket a kiválasztó mezőkben.
● Kattintson rá a parancsterület ikonjára.
(Az ikon nyila most jobbra felfelé mutat).
● A megjelenítő területen kattintson rá az állítóhelyre (szállítási terület vagy az egész gép) (lásd a
10.1.1 ábrát). A kiválasztott elem most zöld színnel van megjelölve.
Az “állítható szállítóművek” (“stellbare Förderer”) kiválasztó mező minden olyan állítható
szállítóművet, síktárat és cégtípust megjelenít, amelyet a kijelölt elemhez meghatározott.
TÁJÉ KOZ TATÁS
Az “állítható szállítóművek” (“stellbare Förderer”) kiválasztó mezőben lévő feliratra kétszer rákattintva
megnyílik a rész-szerkesztő a szállítómű- illetve síktár-adatok szerkesztéséhez (lásd a 9 fejezetet, a
9.1.3 és 9.1.4 ábrát). A rész-szerkesztő segítségével a meglévő szállítómű vagy síktár adatokat lehet
megváltoztatni vagy új cégtípusokat lehet létrehozni. Ennek módszerét a “szállítómű-szerkesztő”
(“Förderer-Editor”) 9 fejezetének, 9.1.4 szakasza részletesen ismerteti.
A megváltoztatott adatok vagy az újonnan létrehozott cégtípusok csak az aktuális gyártási munkára
érvényesek. Ezek a sorozatállomány létezéséig vannak érvényben.
10 Gyártóeszköz / Restrikciók Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
10.1 Restriktions-Editor (Restrikció-szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
10 - 10
- (Zuordnen (Hozzárendelés))
Ha ez az ikon aktív, akkor a szerkesztő a hozzárendelő módban van. Az aktuális alkatrészhez
alternatív szállítóműveket illetve alternatív síktárakat lehet hozzárendelni. Ezek az “.ri”- állományban
az aktuális BE(GF)-hez beírt Default-szállítóeszközöket (lásd a 9 fejezetet) rövid időre helyettesítik az
aktuális gyártási munkánál.
● Kattintson rá a parancsterület ikonjára.
● A megjelenítő területen kattintson rá arra az állítóhelyre (szállítási terület vagy az egész gép),
amelyiken az alternatív szállítóművet illetve az alternatív síktárat fel kell szerelni az aktuális
alkatrésszel. A kijelölt elemet most zöld szín jelzi.
● Jelölje ki a szállítóművet illetve síktárt az “állítható szállítóművek” (“stellbare Förderer”) kiválasztó
mezőben.
A “Restrikciók/Hozzárendelések” (“Restriktionen/Zuordnungen”) kiválasztó mezőben a
hozzárendelt szállítómű vagy síktár nevét a bejegyzés elé tett “Z”-vel jelzi.
Mögötte látható annak a géptípusnak a neve, amelyre az aktuális alkatrészt szerelik.
Ha kijelölt egy bizonyos szállítási területet, kiegészítésképpen még be kell írnia azt az oldalt,
amelyiken a szállítási terület található, amikoris “L” a bal oldalra és “R” a jobb oldalra vonatkozik.
TÁJÉ KO ZTATÁS
Az “állítható szállítóművek” (“stellbare Förderer”) kiválasztó mezőben lévő feliratra kétszer rákattintva
megnyílik egy ablak a szállítómű- illetve síktár-adatok szerkesztéséhez (lásd a 9 fejezetet, a 9.1.3 és
9.1.4 ábrát).
- (Binden (Megkötöttség))
Ha ez az ikon aktív, akkor a szerkesztő abban a módban van, amelyben kötöttségeket lehet
megszabni az aktuális építőelemre.
● Kattintson rá a parancsterület ikonjára.
Kötöttség meghatározása egy szállítási területre vagy egy gépre.
● A megjelenítő területen kattintson rá arra az állítóhelyre (szállítási terület vagy teljes gép),
amelyen az aktuális alkatrészt kell felszerelni. Most sárga szín jelez minden olyan állítóhelyet,
amelyekre már kötöttségeket definiált. Kiegészítésképpen még megnyílik a kötöttségek
definíciójára szolgáló ablak (lásd a 10.1.2 ábrát).
Példa: Z S_G_8_EL S_SIP_80S L
Förderer
(Szállítómű)
Maschinen-Typ
(Géptípus)
SIPLACE 80S
Seite
(Oldal)
(a szállítási irányban “links” (balra))
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 10 Gyártóeszköz / Restrikciók
501.xx jelű szoftver változat 99/1-es kiadás 10.1 Restriktions-Editor (Restrikció-szerkesztő)
10 - 11
Kötöttség meghatározása a komplett gépsorra.
● Kattintson rá az állomások képe alatt lévő nyílvonalra (lásd a 10.1.1 ábrát).
Megnyílik a kötöttségek definíciójára szolgáló ablak (lásd a 10.1.2 ábrát).

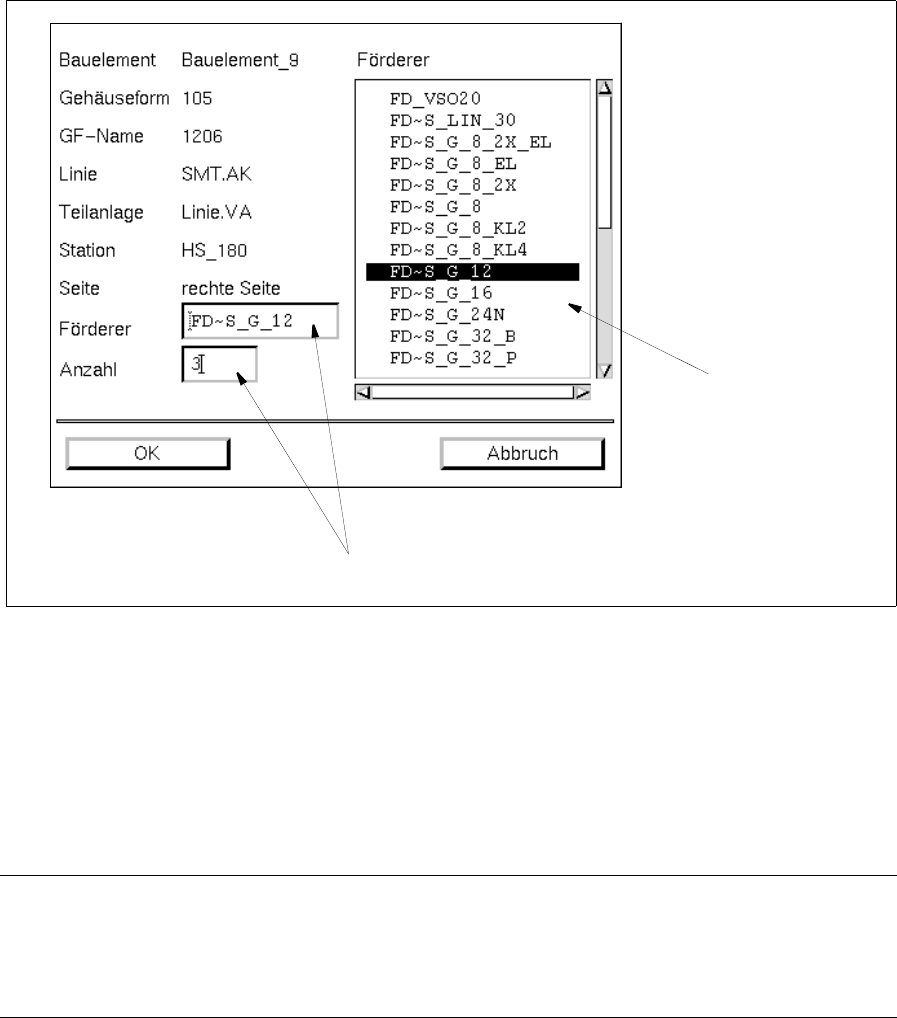

10.1.2 ábrát Ablak a kötöttségek definíciójához.
A szerkesztőmezők jelentése
- Förderer (Szállítómű)
Annak a speciális szállítóműnek vagy síktárnak a neve, amellyel az aktuális alkatrészt a kijelölt
állítóhelyen fel kell szerelni.
TÁJÉ KOZ TATÁS
A “Szállítómű” (“Förderer”) szerkesztőmezőben nincs szükség feliratra.
Ha nincs bejegyzés, akkor az alkatrészhez és géphez meghatározott Default- (alapértelmezett) vagy
alternatív szállítóeszközt (szállítómű illetve síktár) automatikusan van definiálva.
- Anzahl (Darabszám)
Megadja, hogy az aktuális alkatrészt milyen gyakran kell felszerelni a kijelölt beállító helyen.
Default-adatként “1” van beírva.
“Förderer”
(Szállítómű)
kiválasztó mező
Szerkesztő mezők
