11 Gyártóeszköz / Optimalizálás Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
11.4 Optimierungs-Dialog (Optimalizálás párbeszéd) 501.xx jelű szoftver változat 99/1-es kiadás
11 - 34
11.4.3.9 Rüstung anzeigen (Szerszámozás megmutatása)
Az átszerszámozás-generátorban minden szerszámozást és átszerszámozási útmutatást meg lehet mutatni
és ki lehet nyomtatni. Az átszerszámozás-generátor elkészíti a munkafeladat-váltáshoz szükséges
átszerszámozási útmutatásokat (lásd a 14 fejezetet, 14.5 szakaszt).
Eljárásmód:
● Kattintson rá egy munkafeladatra.
● A DIENSTE (SZOLGÁLTATÁSOK) menüben kattintson rá a Rüstung anzeigen (szerszámozás
megmutatása) opcióra. Megnyílik az “átszerszámozás-generátor” (“Umrüstgenerator”).
11.4.3.10 Ergebnisdatei anzeigen (Erdményállomány megmutatása)
A szerszámozás-optimalizálás és a megvalósíthatósági teszt komplett eredményeit mindig külön állományok
tárolják. Ezeket az állományokat az állománykijelzővel meg lehet jeleníteni és ki lehet nyomtatni. Az adatokat
ezek ASCII-Formátumban tartalmazzák és táblázatos formában mutatják.
Szerszámozás-optimalizálás eredményállomány
A szerszámozás-optimalizálás eredményeit az összes munkafeladatra vonatkozóan az
xx.lose/.eg
állományban mentik el. Ez az állomány tartalmazza az eredmények teljes listáját.
Eljárásmód:
● Kattintson rá egy sorozatállományra.
● A DIENSTE (SZOLGÁLTATÁSOK) menüben kattintson rá az Ergebnisdatei anzeigen
(Eredményállomány megmutatása) opcióra.
Megjelenik a kiválasztott sorozatállomány eredményeit mutató állománykijelzés.
● Ha ki kívánja nyomtatni, akkor a DATEI (ÁLLOMÁNY) menüben kattintson rá a Drucken (Nyomtatás)
opcióra.
Az állományt a rákapcsolt nyomtató kinyomtatja.
Megvalósíthatósági teszt eredményállomány
A megvalósíthatóság teszt eredményeit minden egyes munkafeladatnál egy saját
xx.AR/.NC
eredményállományba mentik el. Ebben az állományban listaszerűen, teljes egészében feltüntetnek minden
olyan adatot, amelyek a munkafeladat elvégzését, a gyártást érintik.
Eljárásmód:
● Kattintson rá egy sorozatállományra.
● Kattintson rá egy munkafeladatra.
● A DIENSTE (SZOLGÁLTATÁSOK) menüben kattintson rá az Ergebnisdatei anzeigen
(Eredményállomány megmutatása) opcióra.
Megjelenik a kiválasztott munkafeladat eredményeit mutató állománykijelzés.
● Ha ki kívánja nyomtatni, akkor a DATEI (ÁLLOMÁNY) menüben kattintson rá a Drucken (Nyomtatás)
opcióra.
Az állományt a rákapcsolt nyomtató kinyomtatja.
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 11 Gyártóeszköz / Optimalizálás
501.xx jelű szoftver változat 99/1-es kiadás 11.4 Optimierungs-Dialog (Optimalizálás párbeszéd)
11 - 35
11.4.4 “Aktionen” (Műveletek) parancsterület

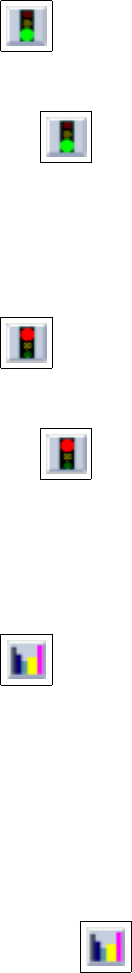

Az “Aktionen” parancsterület mutatja azokat az ikonokat, melyek segítségével egy sorozatállomány
optimalizálása elindítható és megállítható valamint az optimalizálás eredményei megjeleníthetők.
- Optimierung starten (Optimalizálás elindítása)
Ha erre az ikonra rákattint, akkor elindul az optimalizálás
● rákattintás.
● Kattintson rá arra a sorozatállományra, amelyet optimalizálni kíván.
Az optimalizálás elindul. Az optimalizálási folyamat menetét az információ-dobozban lehet követni.
A sorozatállomány állapotát a “feldolgozás alatt” (“in Arbeit”) szöveg mutatja.
Sikeres optimalizálás után a sorozatállomány állapotát “optimalizálta” (“optimiert”).
- Optimierung abbrechen (Optimalizálás megszakítása)
Erre az ikonra rákattintva megszakíthatja a optimalizálási folyamat menetét
● rákattintás.
● Kattintson rá arra a sorozatállományra, amelyet éppen optimalizál.
Az optimalizálás folyamata megszakad. A sorozatállomány állapota most a “megszakítva”
(“abgebrochen”).
Megszakítás után ennek a sorozatállománynak az optimalizálása bármikor újra elindítható.
- Ergebnisse darstellen (Eredmények megmutatása)
Ezzel az ikonnal meg lehet mutatni a szerszámozás-optimalizálás eredményeit az egész
sorozatállományra vonatkozóan valamint egy sorozatállomány egyes munkafeladatait. Ezenkívül meg
lehet jeleníteni az egyes munkafeladatokkal kapcsolatos megvalósíthatósági tesztek eredményeit.
Az optimalizálás eredményeinek megmutatása
● az egész sorozatállományra vonatkozóan
● rákattintás.
● Kattintson rá arra a sorozatállományra, melynek eredményeit meg kívánja mutatni.
Az optimalizálás eredményei az “xx.sorozat optimalizálási eredményei”
(“Optimierungsergebnisse für xx.lose”) ablakban jelennek meg (lásd a 11.4.3 szakaszt).
● Ha ki kívánja nyomtatni, akkor a DATEI (ÁLLOMÁNY) menüben kattintson rá a Drucken
(Nyomtatás) opcióra.
Az állományt a rákapcsolt nyomtató kinyomtatja.
11 Gyártóeszköz / Optimalizálás Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
11.4 Optimierungs-Dialog (Optimalizálás párbeszéd) 501.xx jelű szoftver változat 99/1-es kiadás
11 - 36

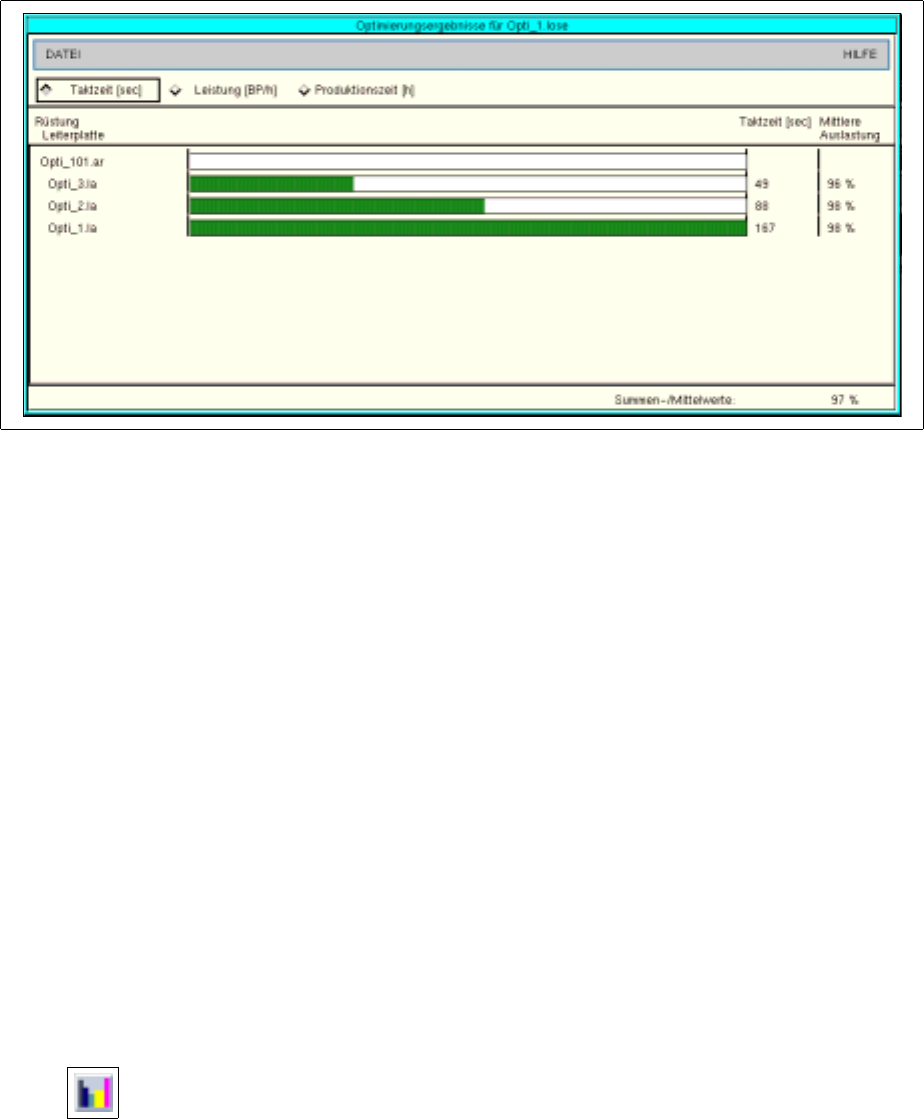

11.4.3 ábrát “Optimierungsergebnisse für xx.lose” (xx.lose optimalizálási eredményei) ablak egy sorozatállománynál
Az “xx.lose optimalizálási eredményei” (“Optimierungsergebnisse für xx.lose”) ablakban az alábbi
eredményeket lehet lekérni:
- Taktzeit [sec] (Ütemidő): Ha ezt a kapcsolót aktiválják, kijelzik az optimalizálással várt ütemidőt,
vagyis a beültetési időt (másodpercben) a sorozatállomány összes NYÁK-lapjára vonatkozóan.
- Leistung [BP/h] (Telljesítmény): Ha ezt a kapcsolót aktiválják, kijelzik a gépsor optimalizálással
várt teljesítményét (alkatrész óránként) a sorozatállomány összes NYÁK-lapjára vonatkozóan.
- Produktionszeit [h] (Gyártási idő): Ha ezt a kapcsolót aktiválják, kijelzik az optimalizálással várt
gyártási időt (órában), a sorozatállomány összes NYÁK-lapjára vonatkozóan. A sárga csíkok egy
másik szerszámozásra történő átállítás időtartamát mutatják.
● egyes munkafeladatoknál:
Útmutatás: Ha a sorozatállományra vagy egy munkafeladatra vonatkozóan végeztek el
megvalósíthatósági tesztet, itt nem az optimalizálás eredményeit mutatják, hanem a
megvalósíthatóság eredményeit. Ezt az ablakfejlécen leolvashatják és az eredménydiagram színein
felismerhetik: az optimalizálás eredményeit kék (blau) és rózsaszín (rosa) színben mutatják, a
megvalósíthatóság eredményeit pedig zölden (grün) és pirosan (rot).
● rákattintás.
● Kattintson rá arra a sorozatállományra, amely tartalmazza azt a munkafeladatot, melynek
eredményeit meg kívánja jeleníteni.
Az optimalizálás eredményei az “xx.lose optimalizálási eredményei” (“Optimierungsergebnisse
für xx.lose”) ablakban jelennek meg (lásd a 11.4.3 szakaszt).
● A diagramban kattintson rá a munkafeladat töld csíkjára.
Az optimalizálás eredményei az “xx.la optimalizálási eredményei” (“Optimierungsergebnisse für
xx.la”) ablakban jelennek meg (lásd a 11.4.4 szakaszt).
● Ha ki kívánja nyomtatni, akkor a DATEI (ÁLLOMÁNY) menüben kattintson rá a Drucken
(Nyomtatás) opcióra. Az állományt a rákapcsolt nyomtató kinyomtatja.
