Új konfiguráció készítése:
● Írjon be új “xx.st” állomásnevet és ezt OK-val (vagy RETURN-nal) nyugtázza.

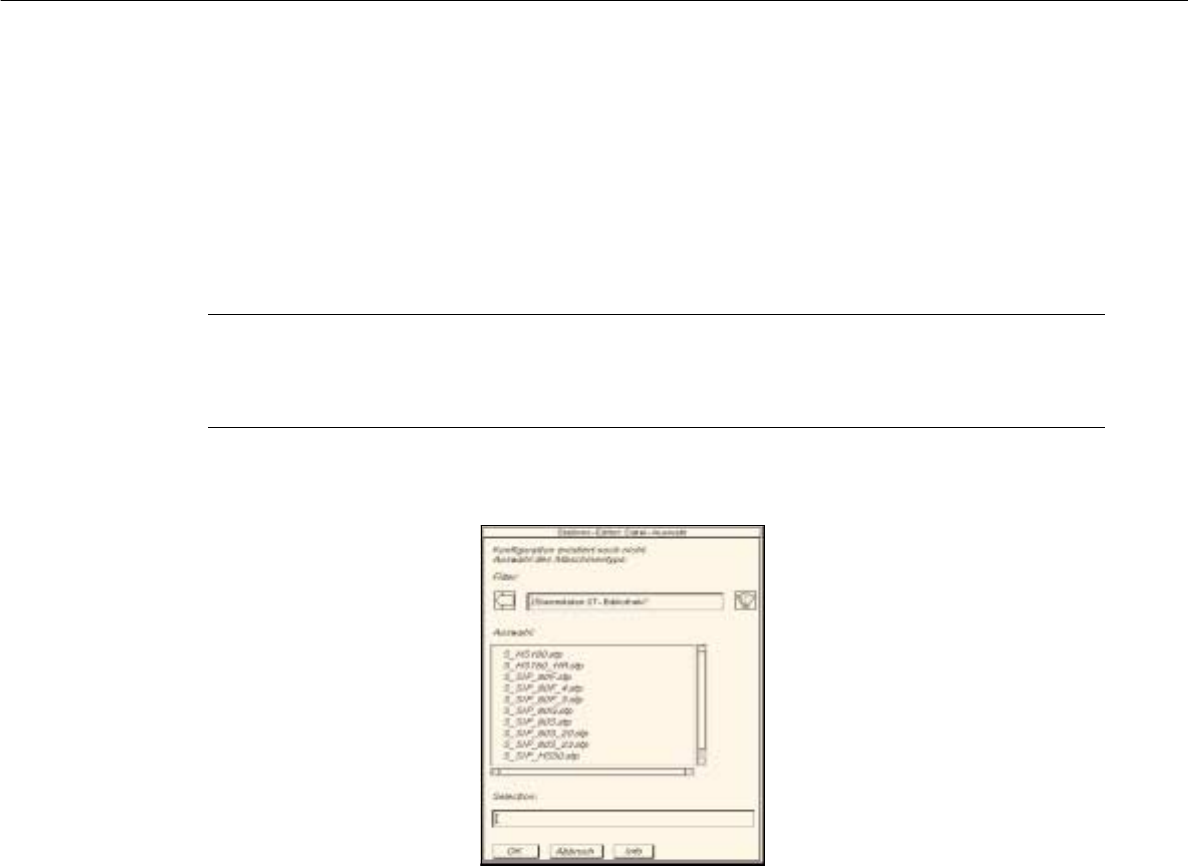

Megnyílik az FSB a kiválasztásra való géptípusok listájával (“Törzsadatok: ST-programkönyvtár”
(“Stammdaten:ST-Bibliothek”) tartalomjegyzék).
TÁJÉ KOZTATÁS
Az állomásnév max. 20 karakterből állhat az “st” toldalékkal együtt. Névadásnál bizonyos
karaktereket nem szabad használni, lásd a 2 fejezetet, 2.3 szakaszt.
● Válassza ki a beírt állomás géptípusát és ezt OK-val nyugtázza (vagy a géptípust egyszerre
jelölje ki kettős rákattintással).
Megnyílik a Konfiguráció-szerkesztő főablaka, a Struktúra-szerkesztő (lásd a 12.1.1 ábrát).
12 Gyártóeszköz / Állomás- és gépsor-konfiguráció Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
12.1 Konfigurations-Editor (Konfigurációszerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
12 - 6
12.1.2 Konfiguráció-szerkesztő főablak (Struktúra-szerkesztő)
A Struktúra-szerkesztőben jelenik meg a választott géptípus maximálisan engedélyezett konfigurációja.

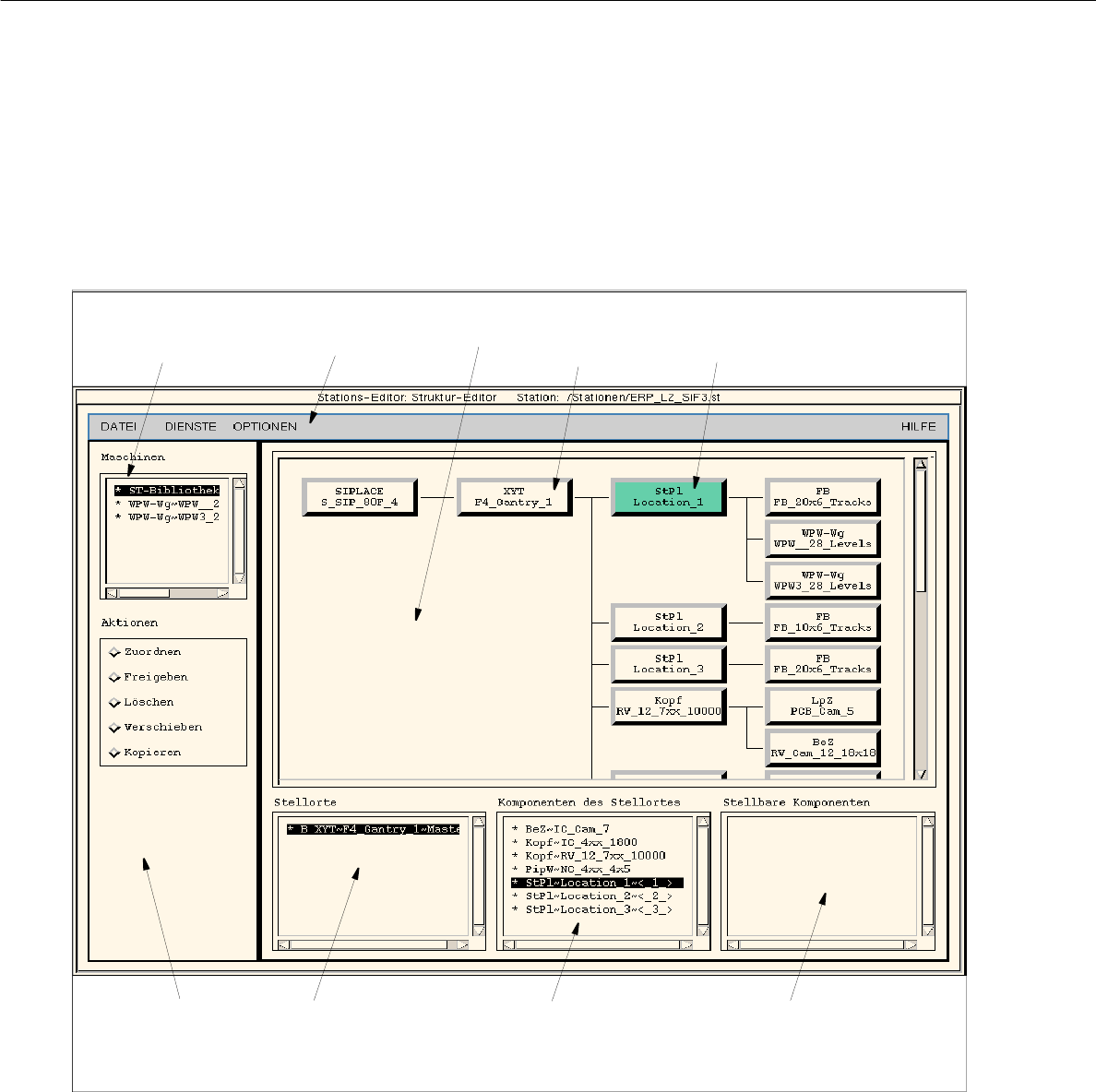

12.1.1 ábrát Struktúra-szerkesztő (“SIPLACE 80F” géptípus)
Menüsor
Parancsterület
“Állítóhelyek” kiválasztó
mező
“Állítóhely összetevői”
kiválasztó mező
“Állítható összetevők”
kiválasztó mező
“Géptípusok”
kiválasztó mező
kijelölt összetevők
Állítóhely
Megjelenítő terület
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 12 Gyártóeszköz / Állomás- és gépsor-konfiguráció
501.xx jelű szoftver változat 99/1-es kiadás 12.1 Konfigurations-Editor (Konfigurációszerkesztő)
12 - 7
A főablak a következőképpen vanbeosztva:
- Megjelenítő terület (a leírást lásd a 12.1.2.1 szakaszban).
- Kiválasztó mezők (a leírást lásd a 12.1.2.2 szakaszt).
- Menüsor A menüsor a következő menüket tartalmazza: “DATEI”, DIENSTE”,
“OPTIONEN” és “HILFE” (“ÁLLOMÁNY”, “SZOLGÁLTATÁSOK”, “OPCIÓK”
és “SÚGÓ”).
A “DATEI” menüt a 12.1.2.3 szakasz, a “DIENSTE” menüt pedig a
12.1.2.4 szakasz) ismerteti.
Az “OPTIONEN” (OPCIÓK) menü “° váltóasztal” (“° Wechseltisch”)
menüpontját a 12.1.2.5 szakaszban magyarázzák meg.
TÁJÉ KOZ TATÁS
Mivel a “OPTIONEN” és “HILFE” (“OPCIÓK” és “SÚGÓ”) menük működése és kezelése hasonló,
mint a gépsorvezérlő számítógép többi alkalmazási programjáé, így ezeket teljes egészében a 2 fej.-e
ismerteti.
- Parancsterület(a leírást lásd a 12.1.2.6 szakaszban).
12.1.2.1 Struktur-Editor (Struktúra-szerkesztő) megjelenítő terület
A struktúra-szerkesztő megjelenítő területében, a géptípus maximálisan lehetséges konfigurációját, mint
struktúrát ábrázolják.
- A struktúrában minden négyszög egy összetevőfajtát jelent.
- Az összetevők fajtáit a gyár határozta meg. Egy összetevőfajtában egy összetevő kimenő adatait
definiálták.
- Egy összetevőfajta lehet állítóhely a mélyebben fekvő összetevőfajtákhoz. Ezeket a mélyebben fekvő
összetevőfajtákat vonalak kötik össze a magasabban fekvő összetevőfajtákkal.
- A legfelső összetevőfajta a megjelenítő területen az állomás. Ez állítóhely a mélyebben fekvő
összetevőfajtákhoz.
- A struktúra-szerkesztő elindításánál kijelölik a legfelső összetevőfajta négyszögét. Ha egy másik
négyszögre kattint, a kiválasztó mezőben megváltoznak a kijelzések (lásd a 12.1.2.2 szakaszt).
- Ha egy összetevőfajta négyszögére kétszer rákattint, akkor ez a gép összetevője lesz, de még nem az
alkatrésze.
12.1.2.2 Struktur-Editor (struktúra-szerkesztő) kiválasztó mezők
Ahhoz, hogy egy állítóhely összetevőit a megfelelő kiválasztó mezőben megmutassák, az egérrel rákattintva,
először jelölje ki a megjelenítő területen az állítóhelyet (négyszöget).
“Stellorte” (Állítóhelyek), “Komponenten des Stellortes” (Állítóhely összetevői), “Stellbare
Komponenten” (Állítható összetevők) kiválasztó mezők:
Ezt a három kiválasztó mezőt a Struktúra-szerkesztőben (lásd a 12.1.1 ábrát), a megjelenítő terület alatt
helyezték el. Ezek olyan összetevők kiválasztására valók, amelyekkel olyan akciókat lehet végezni, mint
hozzárendelés, engedélyezés, törlés, áthelyezés vagy másolás (lásd a 12.1.2.6 szakaszt).
