TÁJÉ KO ZTATÁS
Az alábbi magyarázatok akkor érvényesek, ha a parancsterületében nincs aktív parancs.
- Stellorte (Állítóhelyek)
A megjelenítő területen kijelöltek egy összetevőt.
A legközelebbi magasabban fekvő összetevő az állítóhely és a listában az “Állítóhelyek” (“Stellorte”)
alatt mutatják.
Ha a megjelenítő területen másik összetevőt választanak, akkor megint a legközelebbi magasabban
fekvő összetevőt mutatják úgy, mint állítóhelyet. Először mindig az első beírást kell a listában kijelölni
(sötét háttérben).
Az állítóhelyek listája üres lehet, ha nincs állítóhely. Ez akkor fordul elő, ha olyan új állomást hoztak
létre, amelyre még nem készítettek állomás-konfigurációt.
Az “Állítóhelyek” (“Stellorte”) kiválasztó mezőben mindegyik bejegyzést a “B”, “U”, vagy “T” betűk
valamelyikével jelölik meg. Ezeknek a betűknek az alábbi jelentésük van:
B az összetevő a gép alkatrésze
U az összetevő nem a gép alkatrésze
Vagyis az összetevőt (még) nem kapcsolták hozzá a gép struktúrájához.
T összetevő-részstruktúra (még) nem a gép alkatrésze
Vagyis az összetevő-részstruktúrát (még) nem kapcsolták hozzá a gép struktúrájához.
(Egyösszetevőjű részstruktúra lehet például az a fej, amelyen a BE-központosítást és az LP-
központosítást állítják).
- Komponenten des Stellortes (Az állítóhely összetevői)
Az “Állítóhelyek” (“Stellorte”) kiválasztó mezőben egy állítóhelyet (bejegyzést) kijelöltek.
Ennél az állítóhelynél az “Állítóhely összetevői” (“Komponenten des Stellortes”) listában az összes
ehhez hozzárendelt összetevő megjelenik. Ha egy másik állítóhelyet választanak ki, akkor ehhez az
állítóhelyhez hozzárendelt összetevők listája jelenik meg.
- Stellbare Komponenten (Állítható összetevők)
A megjelenítő területen egy állítóhelyet kijelöltek.
TÁJÉ KO ZTATÁS
Az “állítható összetevők” (“Stellbare Komponenten”) olyan összetevők, amelyek a gépen kívül
vannak, tehát nem a gép alkatrészei.
Egy állítható összetevőt úgy hozható létre, hogy a megjelenítő területen kétszer rákattint a megfelelő
négyszögre. Az összetevők ezután az “állítható összetevők” (“Stellbare Komponenten”) kiválasztó
mezőben láthatók és manipulálhatók (lásd a 12.1.2.6 szakaszt).
Az “állítható alkotóelemek” (“Stellbare Komponenten”)kiválasztó mezőben olyan elemeket is
felsorolhatnak a listán, amelyek már a gép alkatrészei voltak és felszabadultak (lásd a
12.1.2.6 szakaszt).
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 12 Gyártóeszköz / Állomás- és gépsor-konfiguráció
501.xx jelű szoftver változat 99/1-es kiadás 12.1 Konfigurations-Editor (Konfigurációszerkesztő)
12 - 9
“Maschinen-Typen” (Géptípusok) kiválasztó mező:
- Maschinen (Gépek)
Ez a kiválasztó mező a Struktúra-szerkesztő-ben (lásd a 12.1.1 ábrát), balra fent található.
Itt látható a géptípusok felsorolása. Az első bejegyzés az alapgép (állomás).
A következő bejegyzések a rendelkezésre bocsátott állomás-kiterjesztések (például egy WPW /
Waffle-Pack-váltója/ kocsi).
A Struktúra-szerkesztő elindításánál először mindig kijelölik az első bejegyzést és a megjelenítő
területen megjelenítik az alapgép struktúráját (lásd a 12.1.1 ábrát).
Példa:Ha például a KE elindításánál SIPLACE 80F-et választott, akkor a SIP 80F alapgép és alatta a
WPW-Wg Waffle-Pack-váltója állomás-kiterjesztés jelenik meg a Maschinen kiválasztó mezőben. Ha
a kiválasztó mezőben rákattint a WPW-Wg feliratra, akkor a megjelenítő terület átkapcsol a WPW-
kocsi struktúrájára (lásd a 12.1.2 ábrát).

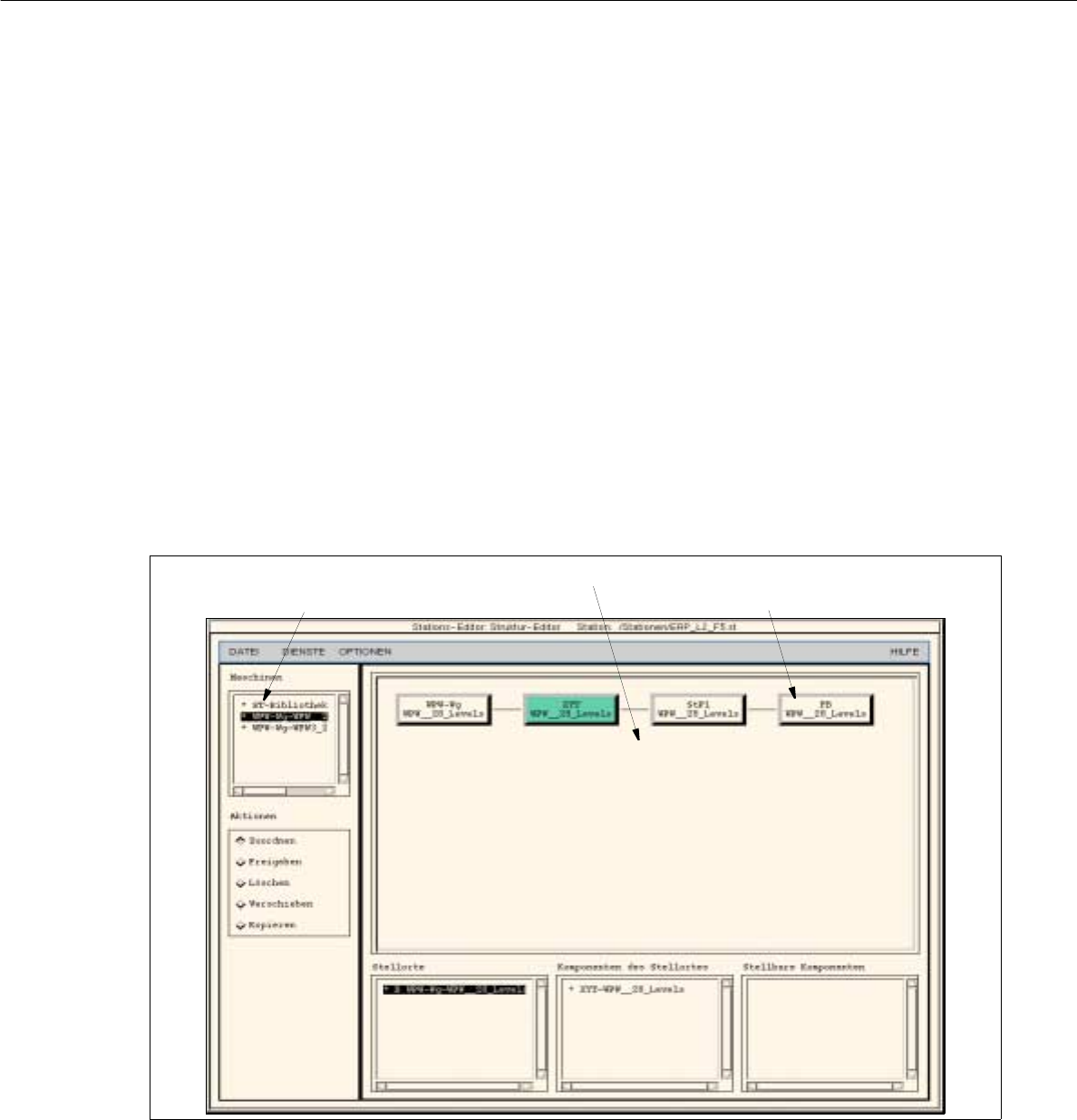

12.1.2 ábrát Struktúra-szerkesztő (“WPW-Wagen” (“WPW-kocsi”) állomás-kiterjesztés).
"Förderbereich" (Szállítási terület)
kiválasztása
“Maschinen-Typen”
(Géptípusok) kiválasztó mező
Megjelenítő terület
12 Gyártóeszköz / Állomás- és gépsor-konfiguráció Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
12.1 Konfigurations-Editor (Konfigurációszerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
12 - 10
12.1.2.3 DATEI (ÁLLOMÁNY) menü
- Struktur-Editor (Struktúra-szerkesztő) behívása
A használó ezzel egy új állomást tud betölteni vagy létrehozni.
● Válassza meg a DATEI --> Öffnen... (ÁLLOMÁNY --> Megnyitás...) pontot.
Megnyílik a “Stammdaten: Stationen” (Törzsadatok: állomások) könyvtárat tartalmazó FSB.
● A további eljárást a 12.1.1 szakasz ismerteti.
- Az aktuális konfiguráció mentése (Sichern).
● Válassza meg a DATEI --> Sichern (ÁLLOMÁNY --> Mentés) menüpontot.
Az alábbi párbeszéddoboz jelenik meg:
● Kattintson rá a Überschreiben (felülírásra).
Az aktuális konfigurációt elmentik.
- Az állomás konfiguráció-adatainak kinyomtatása (Drucken)
Az állomás aktuális adataitegy rákapcsolt nyomtatóval lehet kinyomtatni.
● Válassza ki a DATEI --> Drucken (Állomány--> Nyomtatás) menüpontot. Az adatokat a nyomtató
kinyomtatja.
- A konfiguráció (struktúra)-szerkesztő bezárása (Ende).
● Válassza meg a DATEI --> Ende (ÁLLOMÁNY --> Befejezés) menüpontot.
Megjelenik egy párbeszéddoboz, benne az alábbi útmutatással:
● A bezárást Ok-val kell nyugtázni. A konfiguráció-szerkesztő az adatok elmentése nélkül záródik
be.
TÁJÉ KO ZTATÁS
Ha a végrehajtott változtatásokat még nem mentették el, akkor a párbeszéddobozban erre is
figyelmeztetnek (lásd az alábbi példát).
Állomás szerkesztő: Struktúra szerkesztő
Az állomány már létezik
/Állomások/ERP_L2_F5.st
Felülírás Mégse
Állomás szerkesztő: Struktúra szerkesztő
Szerkesztő befejezése.
/Állomások/ERP_L2_F5.st
Ok Mégse
