12 Gyártóeszköz / Állomás- és gépsor-konfiguráció Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
12.1 Konfigurations-Editor (Konfigurációszerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
12 - 10
12.1.2.3 DATEI (ÁLLOMÁNY) menü
- Struktur-Editor (Struktúra-szerkesztő) behívása
A használó ezzel egy új állomást tud betölteni vagy létrehozni.
● Válassza meg a DATEI --> Öffnen... (ÁLLOMÁNY --> Megnyitás...) pontot.
Megnyílik a “Stammdaten: Stationen” (Törzsadatok: állomások) könyvtárat tartalmazó FSB.
● A további eljárást a 12.1.1 szakasz ismerteti.
- Az aktuális konfiguráció mentése (Sichern).
● Válassza meg a DATEI --> Sichern (ÁLLOMÁNY --> Mentés) menüpontot.
Az alábbi párbeszéddoboz jelenik meg:
● Kattintson rá a Überschreiben (felülírásra).
Az aktuális konfigurációt elmentik.
- Az állomás konfiguráció-adatainak kinyomtatása (Drucken)
Az állomás aktuális adataitegy rákapcsolt nyomtatóval lehet kinyomtatni.
● Válassza ki a DATEI --> Drucken (Állomány--> Nyomtatás) menüpontot. Az adatokat a nyomtató
kinyomtatja.
- A konfiguráció (struktúra)-szerkesztő bezárása (Ende).
● Válassza meg a DATEI --> Ende (ÁLLOMÁNY --> Befejezés) menüpontot.
Megjelenik egy párbeszéddoboz, benne az alábbi útmutatással:
● A bezárást Ok-val kell nyugtázni. A konfiguráció-szerkesztő az adatok elmentése nélkül záródik
be.
TÁJÉ KO ZTATÁS
Ha a végrehajtott változtatásokat még nem mentették el, akkor a párbeszéddobozban erre is
figyelmeztetnek (lásd az alábbi példát).
Állomás szerkesztő: Struktúra szerkesztő
Az állomány már létezik
/Állomások/ERP_L2_F5.st
Felülírás Mégse
Állomás szerkesztő: Struktúra szerkesztő
Szerkesztő befejezése.
/Állomások/ERP_L2_F5.st
Ok Mégse
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 12 Gyártóeszköz / Állomás- és gépsor-konfiguráció
501.xx jelű szoftver változat 99/1-es kiadás 12.1 Konfigurations-Editor (Konfigurációszerkesztő)
12 - 11
● A bezárást OK-val nyugtázza, ha a változtatásokat nem kell elmenteni.
● Kattintson rá az Abbruch (Mégse), ha a szerkesztő bezárása előtt még menteni kell.
12.1.2.4 DIENSTE (SZOLGÁLTATÁSOK) menü
- Rüst(Förderbereichs)-Editor (Szerszámozás (szállítási terület)-szerkesztő) behívása az “állomás”
(“Station”) szállítási területéhez.
● Ha a parancsterületében egy parancs aktív, akkor ezt a parancsot, rákattintással inaktiválni kell.
● A megjelenítő területen egérkattintással jelölje ki a szállítási területet (lásd a 12.1.1 ábrát).
● Válassza meg a DIENSTE --> Förderbereichs-Editor... (SZOLGÁLTATÁSOK --> Szállítási
terüleszerkesztő...) pontot.
Kinyilik a szerszámozás (szállítási terület)-szerkesztő ablaka (lásd a 13.1.2 ábrát).
- A Förderbereichs-Editor (szállítási terület-szerkesztő) behívása a “Waffle-Pack-váltó kocsi” (“Waffle-
Pack-Wechsler-Wagens”) szállítási területéhez
● Ha a parancsterületében egy parancs aktív, akkor ezt a parancsot, rákattintással inaktiválni kell.
● Kattintson rá a WPW-Wg-re a “géptípusok” (“Maschinen-Typen”) kiválasztó mezőben (lásd a
12.1.1 ábrát).
A megjelenítő terület átkapcsol a WPW-kocsi struktúrájára (lásd a 12.1.2 ábrát).
● A megjelenítő területen az egérrel kattintson rá a szállítási területre (lásd a 12.1.2 ábrát).
● Válassza meg a DIENSTE --> Förderbereichs-Editor... (SZOLGÁLTATÁSOK --> Szállítási
terüleszerkesztő...) pontot.
Megnyílik a “WPW-kocsi” (“WPW-Wagen”) (szerszámozás) szállítási terület-szerkesztő ablaka
(lásd a 13.1.4 ábrát).

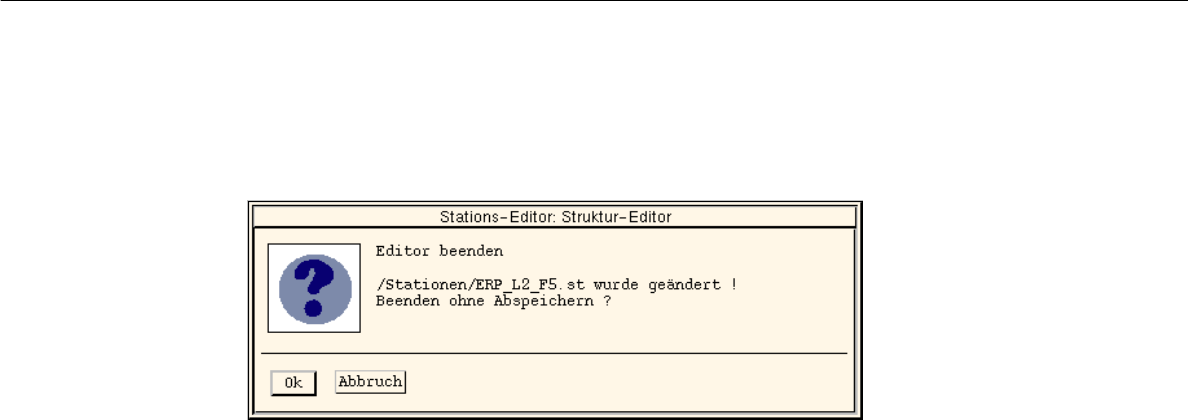

Állomás szerkesztő: Struktúra szerkesztő
Szerkesztő befejezése
/Állomások/ERP_L2_F5.st módosították!
Befejezés elmentés nélkül?
Ok Mégse
12 Gyártóeszköz / Állomás- és gépsor-konfiguráció Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
12.1 Konfigurations-Editor (Konfigurációszerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
12 - 12
- A Komponenten-Editor (Összetevő-szerkesztő) behívása.
● Ha a parancsterületében egy parancs aktív, akkor ezt a parancsot, rákattintással inaktiválni kell.
● Összetevők kiválasztása a megjelenítő területen, egérkattintással (lásd a 12.1.1 ábrát).
● Válassza meg a DIENSTE --> Komponenten-Editor... (SZOLGÁLTATÁSOK --> Alkatrész
szerkesztő...) pontot.
Megnyílik az összetevő-szerkesztő ablaka a kijelölt összetevőkhöz (lásd a 12.1.4 ábrát).
TÁJÉ KO ZTATÁS
Az “Összetevő-szerkesztő” (“Komponenten-Editor”) menübejegyzést csak akkor lehet kiválasztani, ha
előtte kijelölt egy olyan összetevőt, amelyhez összetevő-szerkesztő van tervezve.
Az Összetevő-szerkesztők az összetevő-állomáshoz, állomás-bővítéshez , a fej- és pipettaváltóhoz
állnak rendelkezésre.
12.1.2.5 OPTIONEN (OPCIÓK) menü
- A szállítási terület definiálása váltóasztalként (Wechseltisch)
Ez az opció kizárólag a szerszámozás-család képzéshez (lásd a 11 fejezetet) szükséges.
● Ha a parancsterületében egy parancs aktív, akkor ezt a parancsot, rákattintással inaktiválni kell.
● A kívánt szállítási területet egérkattintással jelölje ki a megjelenítő területen (lásd a 12.1.2 ábrát).
● Válassza meg a OPTIONEN --> ° Wechseltisch (OPCIÓK --> ° Váltóasztal) menüpontot.
Az opció előtt lévő (°) jel most megváltoztatva jelenik meg (¤).
° azt jelenti, hogy az opció nem aktív. (A szállítási terület fix szerszámozásúnak számít).
¤ azt jelenti, hogy az opció aktív. (A szállítási területet váltóasztalként kezelik a szerszámozás-
család képzésénél).
TÁJÉ KOZ TATÁS
A “° váltóasztal” (“° Wechseltisch”) opciót csak akkor lehet kiválasztani, ha a kijelölt szállítási területet
váltóasztalként definiálhatják.
