12 Gyártóeszk öz / Állomás- és gépsor-konfiguráció Üzem eltetési Útmutató, UNIX géps orvezérlő számítógép 12.1 Konfigurations-Editor (Konfigurációszerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás 12 - 18 TÁ J É K …

Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 12 Gyártóeszköz / Állomás- és gépsor-konfiguráció

501.xx jelű szoftver változat 99/1-es kiadás 12.1 Konfigurations-Editor (Konfigurációszerkesztő)

12 - 17

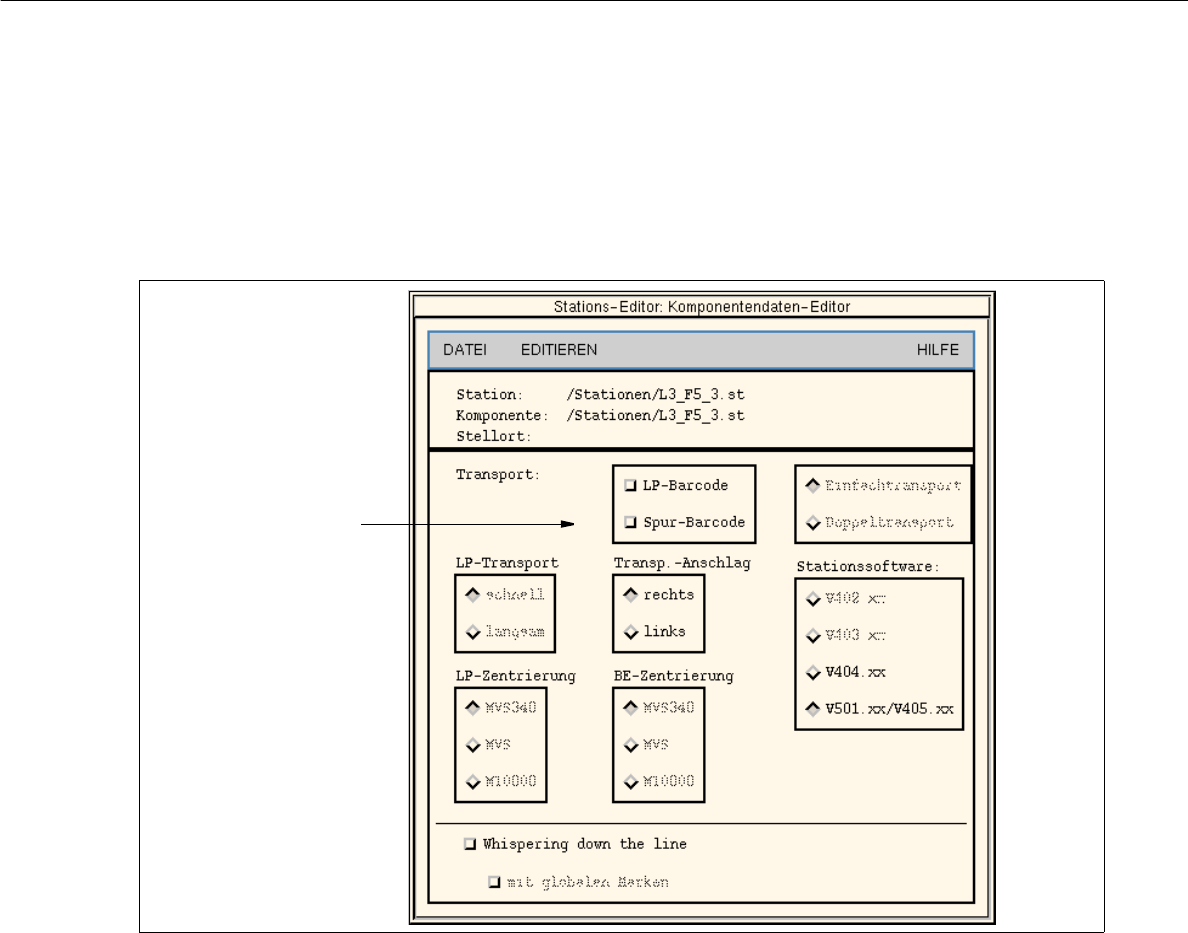

12.1.3.3 “Station und Stationserweiterung” (Állomás- és állomás-bővítés)

összetevő-szerkesztő főablaka

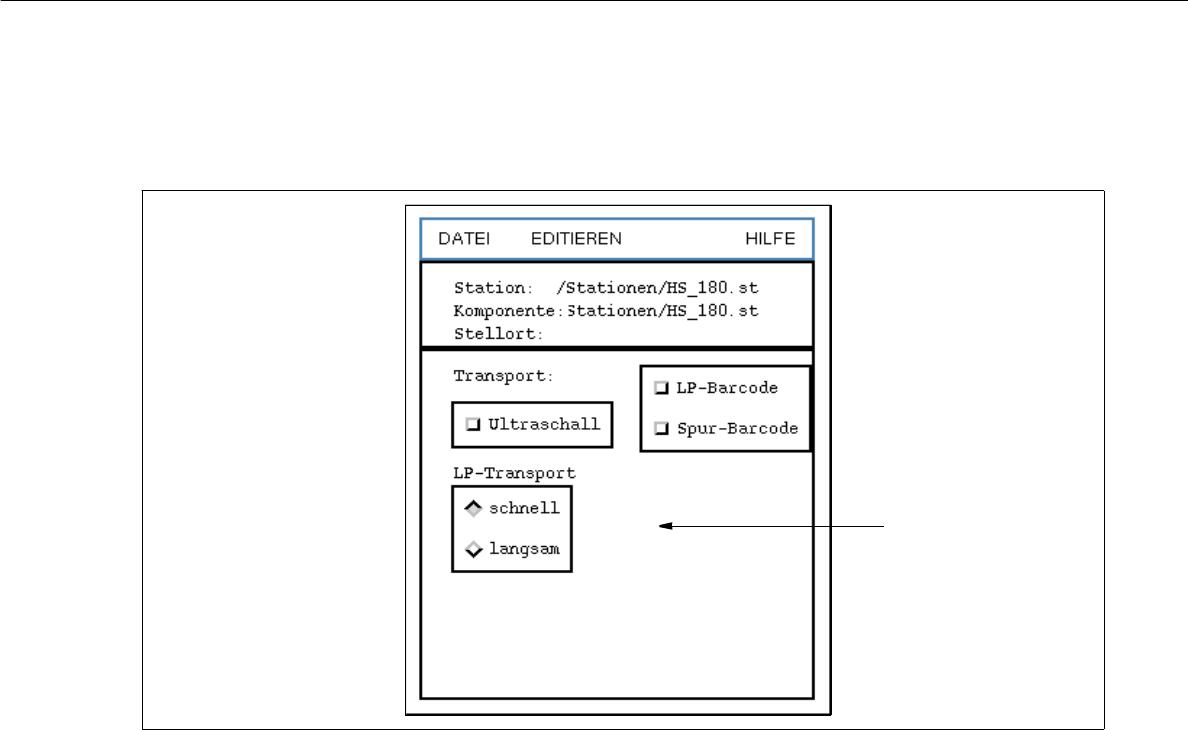

12.1.4 ábrát Összetevő-szerkesztő “Station SIPLACE” (SIPLACE állomás)

EINSTELLMÖGLICHKEITEN (BEÁLLÍTÁSI LEHETŐSÉGEK) a “Station SIPLACE” (SIPLACE állomás)

összetevőhöz (alapgép)

- Transport -> LP-Barcode

(Szállítás -> LP- vonalkód)

NYÁK lap felismerés vonalkóddal/vonalkód nélkül

- Transport -> Spur-Barcode

(Szállítás -> Nyomsáv-vonalkód)

BE típusfelismerés nyomvonallal kapcsolatos utántöltéshez,

vonalkóddal/vonalkód nélkül

- Transport -> Einfachtransport

(Szállítás -> Egyes szállítás)

Szállítás szállítónyommal (Standard)

- Transport -> Doppeltransport

(Szállítás -> Kettős szállítás)

Szállítás két szállítónyommal

- LP-Transport -> schnell

(LP-szállítás -> gyors)

LP-Transport -> langsam

(LP-szállítás -> lassú)

LP-szállítás beállítása gyors vagy lassú

(jelenleg nem működőképes)

Beállítási

tartomány

12 Gyártóeszköz / Állomás- és gépsor-konfiguráció Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép

12.1 Konfigurations-Editor (Konfigurációszerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás

12 - 18

TÁJÉ KO ZTATÁS

A “Whispering down the line” (Átadás sorban egymás után a gépsoron) (WDTL) opciót csak az újabb

SIPLACE- gépgenerációkban, így a 80S20 vagy 80F

-ben (és a későbbi változatokban, a HS-50

kivételével) lehet használni.

Ez arra való, hogy csökkentsék a mellékidőket (mérési időket) a NYÁK lapok feldolgozásánál, mivel

egy gépsornak csak az első állomásán lehet meghatározni az összes illesztőjel helyzetét.

A következő állomásokon még két illesztőjelet mérnek meg és az egyébként még szükséges

illesztőjelek helyzetét mindig az előző állomással átvitt mérési eredményekből számítják ki.

Csak a “Whispering down the line” gomb aktiválása után lehet még kiegészítésképpen aktiválni a

“globális jelekkel” (“mit globalen Marken”) ellátott gombot.

A “Whispering down the line” opció minden állomásnál egyformán legyen beállítva.

- Transp.-Anschlag -> rechts

(Szállítás-ütköző -> jobb)

Transp.-Anschlag -> links

(Szállítás-ütköző -> bal)

A szállítás-ütköző meghatározása jobb vagy bal

- Állomási számítógép -> V402.xx

Állomási számítógép -> V403.xx

Állomási számítógép -> V404.xx

Állomási számítógép -> V501.xx/405.xx

Az állomáshoz küldött adatok előállítása: a választott

formátum (LRU.402.xx, LRU.403.xx, LRU.404.xx, vagy

LRU.501xx/405.xx).

- LP-Zentrierung

(LP-központosítás) -> MVS340

LP-Zentrierung -> MVS

LP-Zentrierung -> M10000

A képfeldolgozó rendszer típusának kiválasztása az

alábbiakhoz: LP-központosítás (“MVS” és “MVS340”, tiszta

SIPLACE- számára vonalak, “M10000” a SIPLACE-

vonalakhoz, HS-180-nal)

- BE-Zentrierung

(BE-központosítás) -> MVS340

BE-Zentrierung -> MVS

BE-Zentrierung -> M10000

A képfeldolgozó rendszer típusának kiválasztása az

alábbiakhoz: BE-központosítás (“MVS” és “MVS340” , tiszta

SIPLACE- számára vonalak, “M10000” a SIPLACE-

vonalakhoz, HS-180-nal)

- Whispering down the line

(Átadás sorban egymás után a

gépsoron)

a festékpontként definiált illesztőjeleket csak az első

állomáson mérik. A mérési eredményt átadják a következő

állomásoknak.

(“Whispering down the line” a HS-50 géptípusnál jelenleg nem

lehetséges)

- mit globalen Marken (globális jelekkel) az LP-helyzetfelismeréshez való illesztőjeleket (beleértve a

festékpontok illesztőjeleit) csak az első állomáson mérik.
