12 Gyártóeszk öz / Állomás- és gépsor-konfiguráció Üzem eltetési Útmutató, UNIX géps orvezérlő számítógép 12.2 Anlagen-Editor (Berend ezésszerkesztő) 501.xx jelű szoftver változat 99/1-es k iadás 12 - 28 “Stationsauswahl…
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 12 Gyártóeszköz / Állomás- és gépsor-konfiguráció
501.xx jelű szoftver változat 99/1-es kiadás 12.2 Anlagen-Editor (Berendezésszerkesztő)
12 - 27

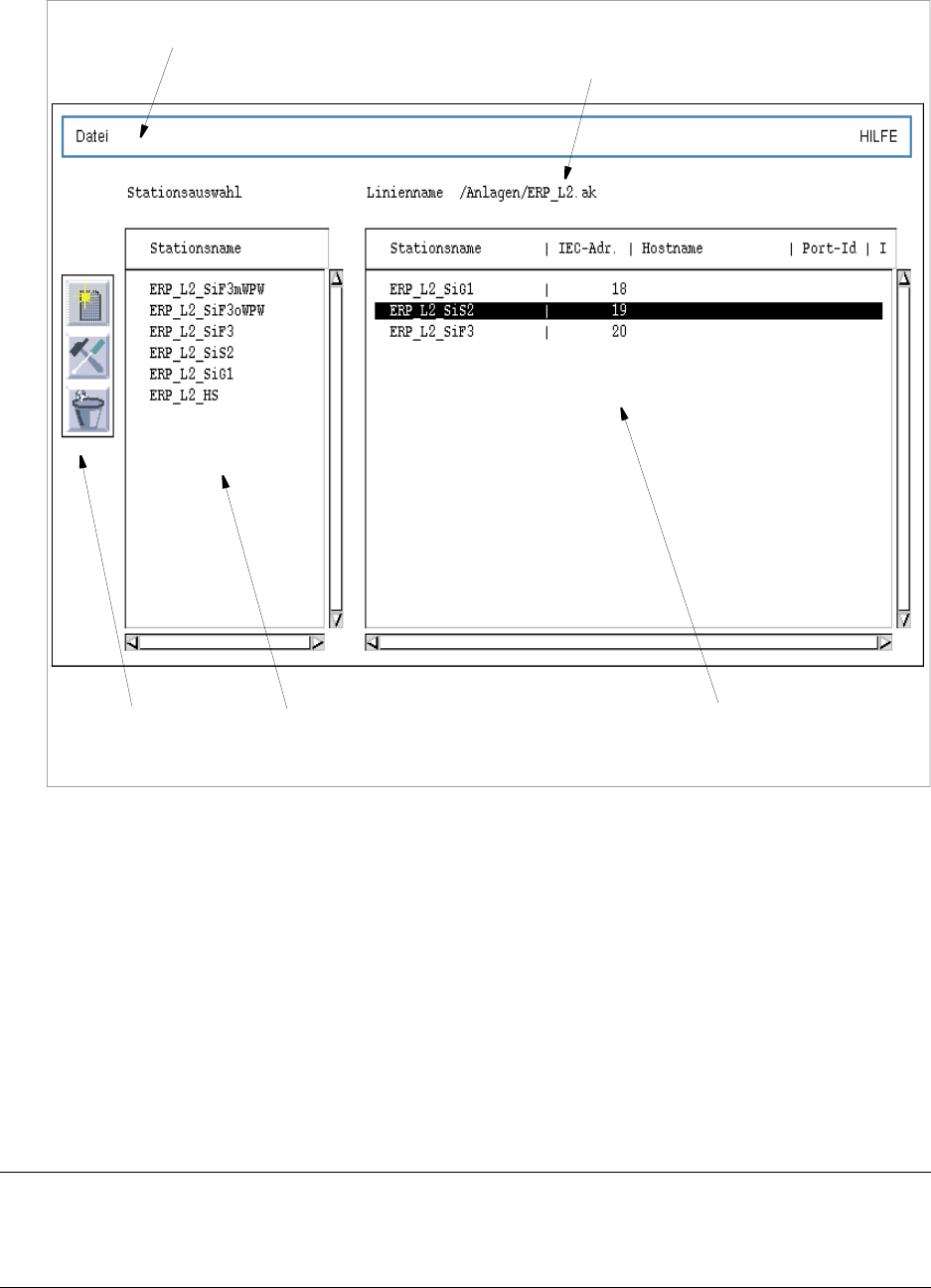

12.2.1 ábrát “Anlagen-Editor” (“Berendezés-szerkesztő”) főablak
A főablak a következőképpen vanbeosztva:
- Menüsor
- “Stationsauswahl” (Állomás kiválasztása) kiválasztó mező
- Megjelenítő terület
- Parancsterület
Menüsor
A menüsor a következő menüket tartalmazza: “DATEI” és “HILFE” (“ÁLLOMÁNY” és “SÚGÓ”).
TÁJÉ KO ZTATÁS
Mivel a “DATEI” és “HILFE” menük működése és kezelése hasonló, mint a gépsorvezérlő számítógép
többi alkalmazási programjáé, így ezeket teljes egészében a 2 fej.-e ismerteti.
Menüsor
Parancsterület
“Stationsauswahl”
(Állomás kiválasztása)
kiválasztó mező
“Stationen der Gesamtanlage”
(Teljes berendezés állomásai)
megjelenítő terület
A teljes berendezés
neve
12 Gyártóeszköz / Állomás- és gépsor-konfiguráció Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
12.2 Anlagen-Editor (Berendezésszerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
12 - 28
“Stationsauswahl” (Állomás kiválasztása) kiválasztó mező
Itt a lista minden konfigurált állomást felsorol (lásd ezzel kapcsolatban még a 12 - 4 oldalt).
Ezeket a megfelelő parancs segítségével egyesével hozzá lehet kapcsolni az aktuális teljes berendezéshez
(lásd a 0.2.1.1 szakaszt).
Megjelenítő terület
Ebben a mezőben az aktuális teljes berendezésben már benne lévő összes állomást megjeleníti,
paramétereikkel együtt.
Parancsterület
Ebben a mezőben a megfelelő parancs aktiválása után, kijelölt állomásokat lehet hozzácsatolni az aktuális
teljes berendezéshez vagy ilyeneket eltávolítani a teljes berendezésből. Ezenkívül meg lehet változtatni a teljes
berendezésben már benne lévő állomások paramétereit (lásd a 12.2.1.1 szakaszt).
12.2.1.1 Anlagen-Editor (Berendezés-szerkesztő) parancsterület
A parancsokat ikonok szimbolizálják. Ezek határozzák meg az elvégzendő akciót.
Ha ebben a mezőben egy parancsot aktiválnak, akkor a kijelölt állomás a parancsnak megfelelően
manipulálható.
A parancsok elvégzésénél mindig ugyanaz az eljárás érvényes.
● Először a kiválasztó mezőben vagy a megjelenítő területen (a parancs működésétől függően)
jelöljenek ki egy állomást,
● ezután kattintson rá a kívánt parancsra (Kommando).
Csak most megy végbe a művelet (parancs).
- (Zuordnen (Hozzárendelés))
Ha ez az ikon aktív, akkor az aktuális teljes berendezéshez hozzá lehet csatolni egy konfigurált
állomást.
● Jelölje ki a keresett állomást a “Stationsauswahl” (“Állomás kiválasztása”) kiválasztó mezőben.
● Kattintson rá a ikonra.
Megnyílik az ablak az állomásparaméterek beviteléhez.
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 12 Gyártóeszköz / Állomás- és gépsor-konfiguráció
501.xx jelű szoftver változat 99/1-es kiadás 12.2 Anlagen-Editor (Berendezésszerkesztő)
12 - 29
● LAN-Anschluß vagy IEC-Anschluß (LAN-csatlakozás vagy IEC-csatlakozás) aktiválása az
"Anschlußart" (Csatlakozás módja) mezőben.
● Paraméterek bevitele a mindenkori szerkesztőmezőkbe.
TÁJÉ KOZ TATÁS
Mindig csak azokat a paramétereket lehet szerkeszteni, amelyek a választott csatlakozási módhoz
szükségesek illetve lehetségesek.
IEC-Anschluß (IEC-csatlakozás):
- Mindegyik IEC-buszcímet csak egyszer szabad kiadni és ennek meg kell egyeznie az állomásnál
beállított IEC-buszcímmel (a beadható szám 1-30 a SIPLACE-állomásnál és 8 - 30 a HS180-
állomásnál).
LAN-Anschluß (LAN-csatlakozás):
- Host-névként (gazda-névként) bármilyen név beírható (max. 17 karakter).
- Az IP-címet (Internet címet) négy szakaszban (szerkesztőmezőkben) adja be. Mindegyik
szakaszba be kell írni egy 000 és 255 közti számot, például “139.10.2.16”
- A Port-ID-hez egy 4000 és 7000 közti számot kell beírni.
● A bevitelek elfogadásához kattintson rá az Ok-ra.
Ha minden beírt adat helyes, akkor az ablak becsukódik és az állomás átkerül a teljes
berendezésbe.
Az állomás neve, a bevitt paraméterekkel együtt a megjelenítő területen látszik.
