12 Gyártóeszk öz / Állomás- és gépsor-konfiguráció Üzem eltetési Útmutató, UNIX géps orvezérlő számítógép 12.2 Anlagen-Editor (Berend ezésszerkesztő) 501.xx jelű szoftver változat 99/1-es k iadás 12 - 34 Ezután a z alá b…
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 12 Gyártóeszköz / Állomás- és gépsor-konfiguráció
501.xx jelű szoftver változat 99/1-es kiadás 12.2 Anlagen-Editor (Berendezésszerkesztő)
12 - 33
12.2.3 Fertigungslinie auswählen (Gyártósor kiválasztása)
A gépsorvezérlő számítógép mindig csak egy teljes berendezést tud vezérelni. Ezt a teljes berendezést
gyártósornak nevezik. Ha több teljes berendezést konfiguráltak, lehetőség van arra, hogy egy másik teljes
berendezés gyártósorrá definiálására. Ehhez minden állomást vissza kell állítani, a gépsorvezérlő számítógépet
pedig lekapcsolni és újra elindítani.
Új gyártósor kiválasztása:
● A munkaasztal menüsorában kattintson rá a DIENSTE --> Linienkonfiguration
(SZOLGÁLTATÁSOK --> Gépsor konfiguráció) pontra.

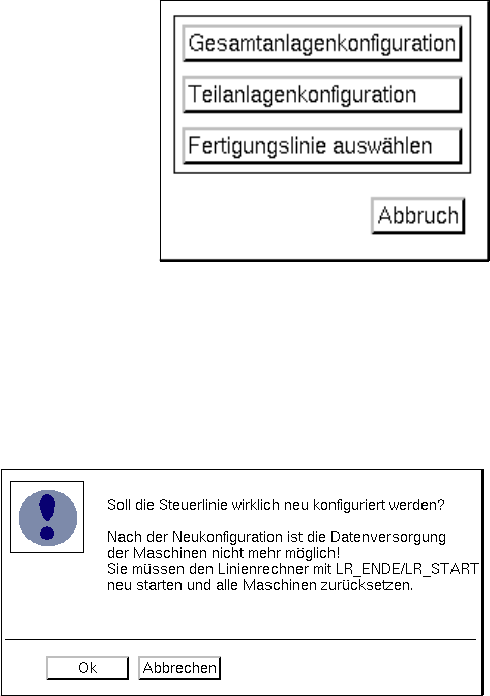

Megnyílik a “Gépsor konfigurálása” (“Linienkonfiguration”) nevű kiválasztó ablak.
● Kattintson rá a Fertigungslinie auswählen (gyártósor kiválasztása) kapcsolóra.
Megnyílik a “Stammdaten: Anlagen” (Törzsadatok: Berendezések) nevű könyvtárat tartalmazó
FSB.
A választéklistában minden konfigurált teljes berendezést megjelenik.
● A kívánt “xx.ak” teljes berendezést kettős rákattintással válassza ki.
Az FSB bezáródik és megnyílik az alábbi párbeszéddoboz:
● Olvassa el a párbeszéddobozban látható biztonsági útmutatásokat, majd OK-val nyugtázza a
gyártósor újrakonfigurálását. A választott teljes berendezést most mint gyártósort lesz
konfigurálva.
Valóba újra kell konfigurálni a vezérlő gépsort?
Újrakonfigurálás után a gépek adatellátása már nem lehetséges!
LR_ENDE/LR_START segítségével indítsa el újra a gépsorvezérlő
számítógépet és minden gépet állítson vissza.
Ok Mégse
12 Gyártóeszköz / Állomás- és gépsor-konfiguráció Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
12.2 Anlagen-Editor (Berendezésszerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
12 - 34
Ezután az alábbi párbeszéddoboz jelenik meg:
● Minden állomást kapcsoljon ki.
● Erősítse meg a párbeszéd ablakot az Ok gombbal.
A gépsorvezérlő számítógép beállítása automatikusan befejeződik és a választott teljes
berendezést, mint gyártósor újraindul.
● Kapcsolja be újra az állomásokat, ha a “Munkaasztal” (“Desktop”) jelenik meg a képernyőn.
A vezérlő gépsor konfigurálása befejeződött.

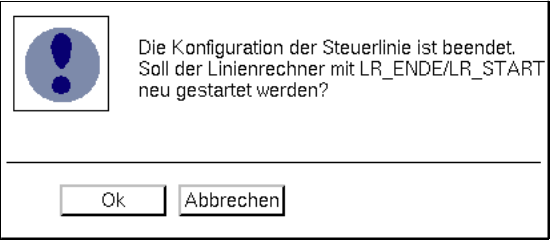

Az LR_ENDE/LR_START segítségével újra indítani akarja a gépsorvezérlő
számítógépet?
Ok Mégse
Üzemeltetési Útmutató, UNIX gépsorvezérlõ számítógép
501.xx jelû szoftver változat 99/1-es kiadás
13 - 1
Tartalom
Oldal
Gyártóeszköz / Szerszámozás
13.1 Szerszámszerkesztõ (Szállítási terület- és WPW szerkesztõ) . . . . . . . . . . . . . . . . . . . . 13 - 3
13.1.1 Förderbereichs-Editor (Szállítási terület szerkesztõ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 - 3
13.1.1.1 A szállítási terület szerkesztõjének elindítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 - 3
13.1.1.2 Förderbereichs-Editor (Szállítási terület szerkesztõ) fõablak. . . . . . . . . . . . . . . . . . . . . . . .13 - 4
13.1.2 WPW-Editor (WPW-szerkesztõ). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 - 7
13.1.2.1 WPW-szerkesztõ elindítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 - 7
13.1.2.2 WPW-Editor (WPW-szerkesztõ) fõablak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 - 8
13.1.2.3 WPW-szerkesztõ elindítása a HS 180 virtuális síkjához . . . . . . . . . . . . . . . . . . . . . . . . . . 13 - 12
13.1.3 DIENSTE (SZOLGÁLTATÁSOK) menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 - 14
13.1.3.1 Förderer-Liste (Szállítómû lista) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 - 15
13.1.3.2 Optionen-Liste (Opció-lista) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 - 17
13.1.3.3 Verpackungsbox/Verpackungseditor (Csomagolás-doboz/csomagolás-szerkesztõ). . . . .13 - 18
13.1.3.4 Verpackungseditor (Csomagolás-szerkesztõ) a szállítómûvekhez . . . . . . . . . . . . . . . . . . 13 - 18
13.1.3.5 Verpackungseditor (Csomagolás-szerkesztõ) a síktárakhoz . . . . . . . . . . . . . . . . . . . . . . .13 - 22
13.1.3.6 Pipettenwechsler / Komponentendaten-Editor (Pipetta-váltó / Összetevõ
adatok szerkesztõ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 - 27
13.1.3.7 Pipettenkonfiguration RV-Kopf / Komponentendaten-Editor
(Pipetta-konfigurálás RV-fej / Összetevõ adatok szerkesztõje) . . . . . . . . . . . . . . . . . . . . . 13 - 30
13.1.4 EDITIEREN (SZERKESZTÉS) menü. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 - 32
13.1.4.1 RI-Datei (RI-állomány) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 - 32
13.1.5 “Aktion” (Mûvelet) parancsterület . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 - 33
