Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 13 Gyártóeszköz / Szerszámozás
501.xx jelű szoftver változat 99/1-es kiadás 13.1 Szerszámszerkesztő (Szállítási terület- és WPW szerkesztő)
13 - 3
13 Gyártóeszköz / Szerszámozás
13.1 Szerszámszerkesztő (Szállítási terület- és
WPW szerkesztő)
A szerszámozás-szerkesztő segítségével kézzel lehet új szerszámozásokat előállítani és a meglévő
szerszámozásokat kézzel megváltoztatni. Emellett az egyes szállítási területekhez hozzárendelik a szállítómű-
listából a szállítóműveket és a síktárakat. A szállítóművek és síktárak egyes fiókjaihoz az alkatrészeket rendelik
hozzá.
Az “RI-állomány” (“RI-Datei”) opcióval az alkatrészek és tokformák, szállítóművekhez és síktárakhoz való, előre
meghatározott hozzárendeléseihez férnek hozzá. Ez az opció hatékony és hibátlan szerszámozás-készítést
tesz lehetővé és különösen előnyös lenne az alkalmazása.
A "csomagolás-doboz" ("Verpackungsbox") opcióval síktárakat lehet definiálni, továbbá korrekciós értékeket
bevinni az alkatrészek elhozási pozíciójához a fiókból valamint a rázási időre.
A “pipetta-váltó” (“Pipettenwechsler”) opcióval a pipetta-váltót lehet konfigurálni.
Az opciók listája minden olyan opciót tartalmaz, amelyek egy gépsornál lehetségesek. Az egyes opciókat az
állomás-konfigurálásnál hozzá lehet rendelni a szállítási területekhez.
A szerszámozás-szerkesztőt külön hívják be az állomások szállítási területeihez és a Waffle-Pack cserélőhöz.
A két szerkesztő, - a szállítási terület-szerkesztő és a WPW-szerkesztő - működése hasonló, a megjelenítő
terület felépítése viszont eltérő. Az alábbi fejezetek ezeket majd külön ismertetik.
Egy HS 180 virtuális síkját egy saját szakaszban ismertetik.
13.1.1 Förderbereichs-Editor (Szállítási terület szerkesztő)
A szállítási terület szerkesztő a szerszámozások elkészítésére szolgál a beültető állomásokon. Ezt minden
egyes állomáshoz külön be kell hívni.
13.1.1.1 A szállítási terület szerkesztőjének elindítása
A szállítási terület szerkesztőjét a munkatábláról hívják be. Az egyes állomások szállítási területeit a gépsor-
konfigurálások ábrázolásában zöld szín jelöli. Ha ezekre a zöld területekre rákattint, megnyílik a szállítási terület
szerkesztője (lásd a 13.1.1 ábrát).
13 Gyártóeszköz / Szerszámozás Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
13.1 Szerszámszerkesztő (Szállítási terület- és WPW szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
13 - 4

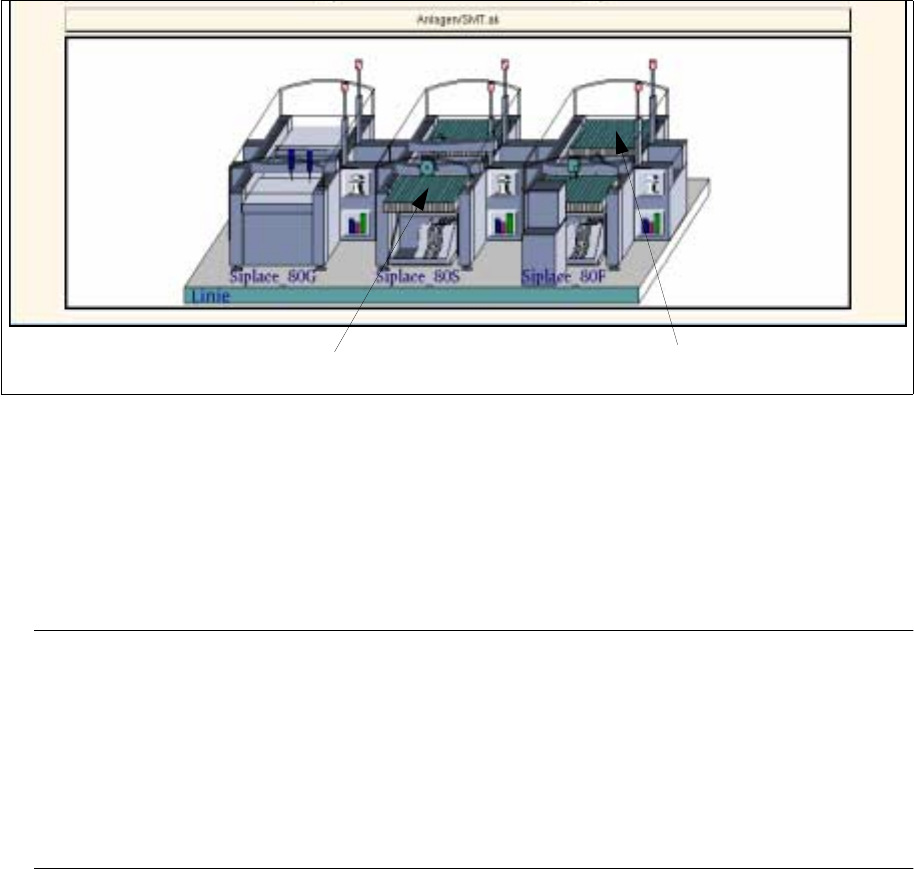

13.1.1 ábrát A szállítási terület szerkesztőjének elindítása
● Az állomáson kattintson rá egy zölddel jelölt szállítási területre.
Megnyílik az FSB a “szerszámozás-választék” (“Rüstungsauswahl”) állomány-választékkal.
● A listából jelöljön ki egy szerszámozást vagy írjon be egy nevet (xx.ar) és kattintson rá az OK-ra.
Megnyílik a szállítási terület szerkesztője.
TÁJÉKOZTATÁS
A szállítási terület szerkesztője a kiválasztott állomásnál nyílik meg, mégpedig arra a szállítási
területre, amelyre rákattintott. Egy állomás szállítási területei között át lehet kapcsolni.
Ahhoz, hogy egy gépsor másik állomásának szállítási területeit feldolgozza, ezekhez újra meg kell
nyitni a szállítási terület szerkesztőjét.
Egyidőben több gépsort lehet feldolgozni.
Ha a kiválasztott állomáshoz a szállítási terület szerkesztője már nyitva volt, akkor ez kijelzésban
megjelenik, adott esetben átváltás következik a megfelelő szállítási területre.
13.1.1.2 Förderbereichs-Editor (Szállítási terület szerkesztő) főablak
A szállítási terület szerkesztőjét egy állomás azon szállítási területénél nyitja meg, amelyre az indításnál
rákattintott.
Ha egy szerszámozást már definiált, akkor a szállítóműveket a maguk definiált nyomvonalain, a síktárakat pedig
a síktár-tartókon ábrázolják. Ha szerszámozást nem definiált, akkor csak az üres nyomvonalakat ábrázolják
(lásd a 13.1.2 ábrát).
A szerszámozás-szerkesztőben definiált szerszámozásokat a szerszámozás-szerkesztőben bármikor meg
lehet változtatni.
Ha viszont az állomás-konfigurálásnál fix szerszámozásokat konfigurált, a szerszámozás-szerkesztőben
ezeket nem lehet megváltoztatni. Ezeket csak az állomás konfigurálációjában lehet megváltoztatni (lásd a
12 fejezetet). Ez azonban csak kivételes esetekben forduljon elő.
Szállítási terület jobbra Szállítási terület balra
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 13 Gyártóeszköz / Szerszámozás
501.xx jelű szoftver változat 99/1-es kiadás 13.1 Szerszámszerkesztő (Szállítási terület- és WPW szerkesztő)
13 - 5

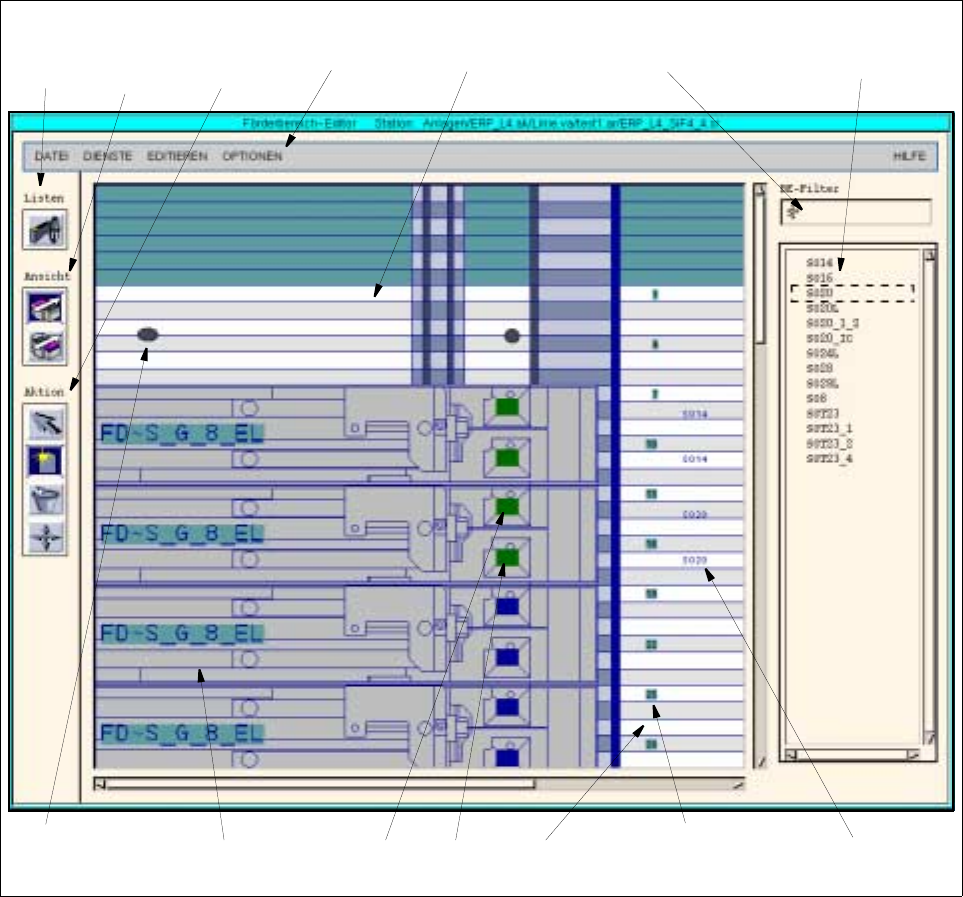

13.1.2 ábrát Förderbereichs-Editor (Szállítási terület szerkesztő) főablak
A szállítási terület szerkesztőjének főablaka az alábbi mezőkre oszlik:
- Menüsor
- “Ansicht” (Nézet) parancsterület
- “Listen” (Listák) parancsterület
- “Aktion” (Művelet) parancsterület
- Megjelenítő terület
- “BE-Filter” (BE-szűrő) szűrőmező
- “Bauelemente” (Alkatrészek) kiválasztó mező
Kalotta
(sapka)
Szállítómű (8 mm-es
hevederes szállítómű)
Fiók 1
Fiók 2
Nyomsáv
Nyomsáv
száma
A szerszámozott
alkatrész neve
“Listák”, “Nézet”, “Művelet”
parancsterületek
Menüsor
Megjelenítő terület
“BE-szűrő”
szűrőmező
“Bauelemente”
(Alkatrészek)
kiválasztó mező
