13.1.2.3 WPW-szerkesztő elindítása a HS 180 virtuális síkjához
Egy HS180-nál a virtuális sík a bal szállítási terület felett van. Ezen a síkon síktárakat lehet létesíteni egy
síktártartóra.
A Virtuális Sík (virtuelle Ebene) WPW-szerkesztőjét a munkatábláról lehet megnyitni (lásd a 13.1.5 ábrát).
13.1.5 ábrát A WPW-szerkesztő elindítása a virtuális síkhoz
● Kattintson rá a virtuális síkra
Megnyílik az FSB a “szerszámozás-választék” (“Rüstungsauswahl”) állomány-választékkal.
● A listából jelöljön ki egy szerszámozást vagy írjon be egy nevet (xx.ar) és kattintson rá az OK-ra.
A Waffle-Pack szerkesztőt megnyitják.
A virtuális síkhoz való WPW-szerkesztő csak egy síkkal rendelkezik. Csak ehhez a síkhoz lehet 1 síktárat
definiálni (lásd a 13.1.6 ábrát).
Virtuális sík
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 13 Gyártóeszköz / Szerszámozás
501.xx jelű szoftver változat 99/1-es kiadás 13.1 Szerszámszerkesztő (Szállítási terület- és WPW szerkesztő)
13 - 13

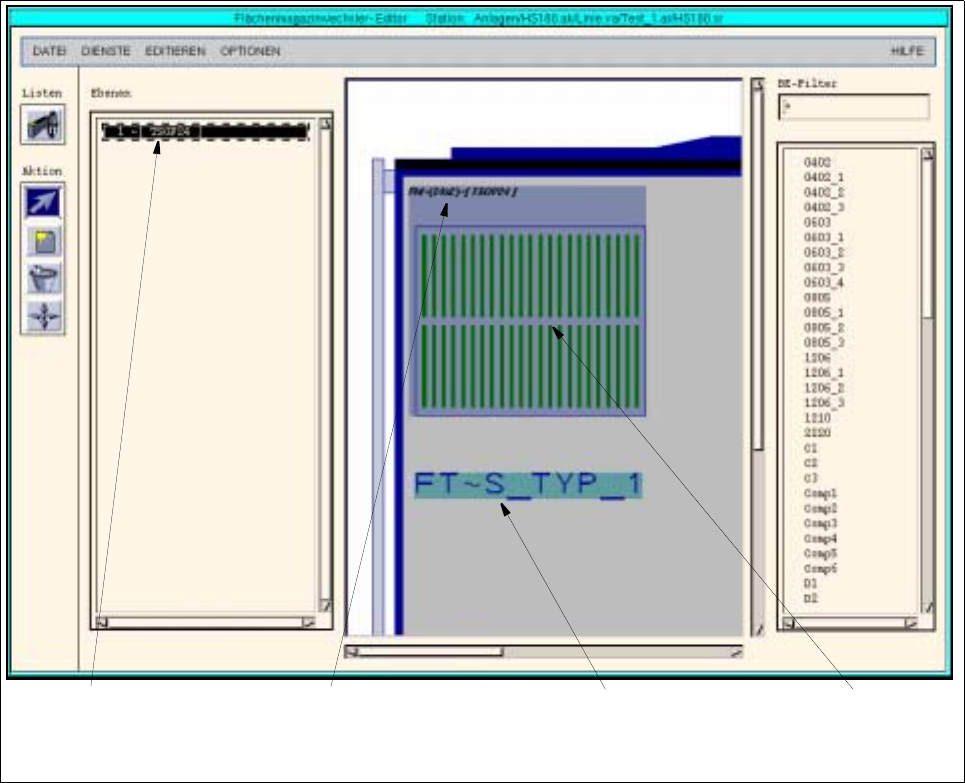

13.1.6 ábrát WPW-szerkesztő főablaka a virtuális síkhoz
A virtuális síkhoz és a Waffle-Pack cserélőhöz való WPW-szerkesztő felépítése és kezelése azonos, részletes
leírásuk a 13.1.2.2 szakaszban található.
Ha egy virtuális sík van, akkor az a szállítási terület szerkesztőjének megnyitásánál megjelenik. Az utána
definiált síktárakat azonban nem mutatják meg (lásd a 13.1.7 ábrát).
Síktárakat azonban nem lehet hozzárendelni. Hozzárendelés csak a WPW-szerkesztőben végezhető.
“Ebenen” (Síkok)
megjelenítő terület
(csak egy sík)
Osztás (itt: 24x2) és
alkatrész (itt: TSOP24)
megadása
Flächenmagazinträger
(Síktár tartója)
Flächenmagazin
(Síktár)
13 Gyártóeszköz / Szerszámozás Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
13.1 Szerszámszerkesztő (Szállítási terület- és WPW szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
13 - 14

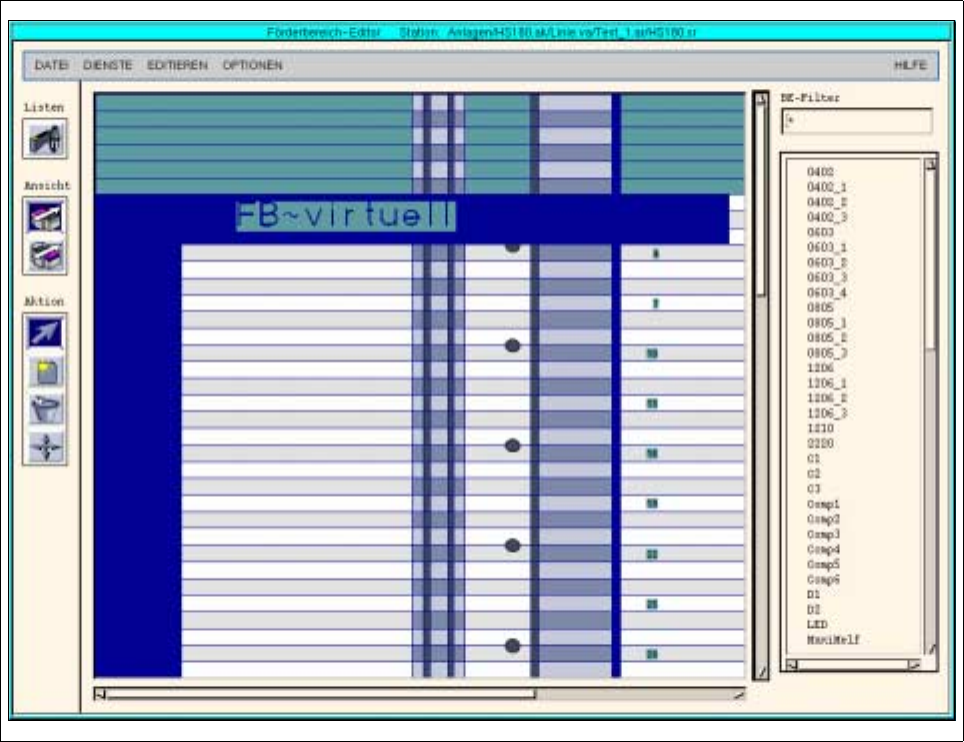

13.1.7 ábrát Virtuális sík a szállítási terület szerkesztőjében.
13.1.3 DIENSTE (SZOLGÁLTATÁSOK) menü
A DIENSTE menü a két szerkesztő menüsorában az alábbi opciókat tartalmazza:
- Förderer-Liste (Szállítómű lista)(lásd a 13.1.3.1 szakaszt).
- Optionen-Liste (Opció-lista) (lásd a 13.1.3.2 szakaszt).
- Verpackungsbox (Csomagolás-doboz) (lásd a 13.1.3.3 szakaszt)
- Pipettenwechsler (Pipetta-váltó) (lásd a 13.1.3.6 szakaszt).
- Pipettenkonfig. RV-Kopf (Pipettakonfiguráció. RV-fej) (lásd a 13.1.3.7 szakaszt).
