13 Gyártóeszköz / Szerszámozás Üzemeltetési Útmutató, UNI X gépsorvezérlő számí tógép 13.1 Szerszámszerkesztő (Szállí tási terület- és WPW szerkesztő) 501.xx jelű szoftver változat 99/1- es kiadás 13 - 20 - X [mm] Elhozá…
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 13 Gyártóeszköz / Szerszámozás
501.xx jelű szoftver változat 99/1-es kiadás 13.1 Szerszámszerkesztő (Szállítási terület- és WPW szerkesztő)
13 - 19
Menüsor
A menüsor a következő menüket tartalmazza: “DATEI”, “EDIT” és “HILFE” (“ÁLLOMÁNY”, “SZERKESZTÉS”
és “SÚGÓ”).
TÁJÉ KOZTATÁS
A “DATEI” és “HILFE” menü működése és kezelése hasonló, mint a gépsorvezérlő számítógép más
alkalmazási programjaiban és ezeket az “Általános programkezelés” c. 2 fejezetben mindenre kiterjedően
ismertetik.
EDIT (SZERKESZTÉS) menü
Az EDIT menüben az alábbi opciók vannak:
- Daten rücksetzen (Adatok visszaállítása)
Kitörli azokat a korrekciókat, amelyeket minden szerkesztőmezőben elvégeztek. Ismét a gyárban
előre beállított értékeket mutatják.
- BE löschen (BE törlés)
Az alkatrészt kitörlik a szállítófiókból. Az azonosító mezőben ezt mínuszjellel jelölik.
Azonosító mező
Az azonosító mezőben az alábbi adatok vannak, amelyeket nem lehet szerkeszteni:
- Station (Állomás): az aktuális állomás neve az alábbi módon teljes berendezés/
berendezésrész/gépsor/ szerszámozás/állomásnév
- Stellort (Állítóhely): az aktuális szállítási terület elnevezése
- Spur (Nyomsáv): első sáv száma, amelyen a választott szállítómű áll
- Komponente (Összetevő): A szállítómű megnevezése és a rászerelt alkatrészek adatai
mindkét fiókban. A mínuszjel azt jelenti, hogy a fiók nincs elfoglalva.
- Fach (Fiók): Az aktuális szállítómű-fiók száma.
Szerkesztő terület
Az szerkesztőmezőbe írják be azokat a korrekciókat, amelyek az alkatrészek pontos kivételéhez szükségesek.
Ha a csomagolás-szerkesztőt megnyitják, a szerkesztőmezőkben a gyárban előzőleg megadott adatokat illetve
az egy alkatrészhez utoljára beadott adatokat mutatják meg.
A szerkesztőmezőben lévő adatokat az egyes szerkesztőmezőkre rákattintva lehet megváltoztatni. Az adatok
elfogadásához, minden korrekció után nyomják meg a beviteli billentyűt.
Ha a bevitt adatokat nem kívánják elfogadni, akkor azokat az EDIT (SZERKESZTÉS) menüben, az “Adatok
visszaállítása” (“Daten rücksetzen”) opcióval lehet az előre megadott adatokra visszaállítani.
13 Gyártóeszköz / Szerszámozás Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
13.1 Szerszámszerkesztő (Szállítási terület- és WPW szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
13 - 20
- X [mm]
Elhozási pozíció korrekciója az X-irányban: az alkatrész középpontjának eltolódása a szállítómű
tengelyéhez képest (az előírt érték: 0.000, amely a szállítómű-fiók középpontjának felel meg). Lásd a
13.1.11 ábrát.
- Y [mm]
Elhozási pozíció korrekciója az Y-irányban: az alkatrész középpontjának eltolódása a szállítómű
tengelyéhez képest (az előírt érték: 0.000, amely a szállítómű-fiók középpontjának felel meg). Lásd a
13.1.11 ábrát
.

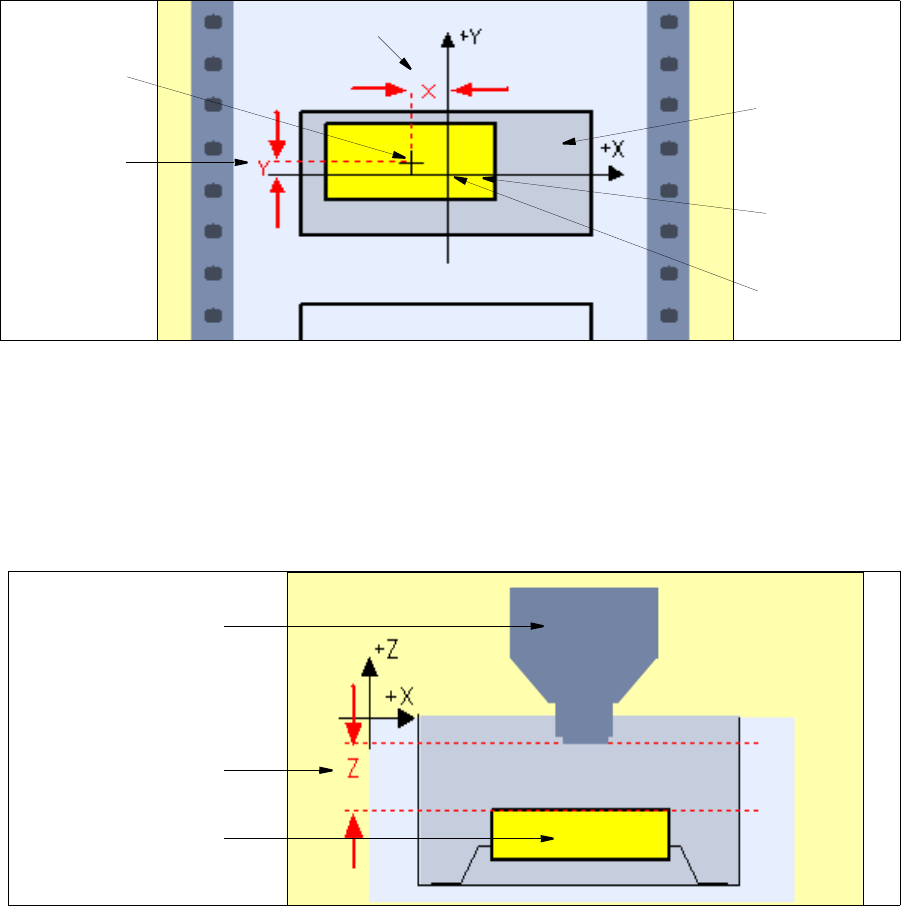

13.1.11 ábrát Elhozási pozíció korrekciója X-irányban és Y-irányban
- Z [mm]
Elhozási pozíció korrekciója Z-irányban: az alkatrész megváltoztatott elhozási magassága a
szállítómű-fiókból (az előírt érték: 0.000, amely a szállítómű-fiók középpontjának felel meg). Lásd a
13.1.12 ábrát.
13.1.12 ábrát Elhozási pozíció korrekciója az Z-irányban
Y [mm]
Alkatrész
középpontja
Hevedertáska
X [mm]
Alkatrész
Szállítómű-
fiók
középpontja
Pipetta
Z [mm]
Alkatrész
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 13 Gyártóeszköz / Szerszámozás
501.xx jelű szoftver változat 99/1-es kiadás 13.1 Szerszámszerkesztő (Szállítási terület- és WPW szerkesztő)
13 - 21
- Abholwinkel [grad] (Elhozási szög [fok])
A szállítómű-fiókban lévő alkatrész elhozási szöge (elfordulási szöge) (előre megadott értéke: 0.00).
Lásd a 13.1.13 szakaszt. Csak az alábbi szögeket szabad használni: 0°, 90°, 180°, 270°.
13.1.13 ábrát A szállítómű-fiókban lévő alkatrész elhozási szöge
- Rüttelzeit [ms] (Rázási idő)
A választott szállítómű típus rázási ideje (=utánaszállításhoz szükséges idő)
(Előre megadott érték: minimális érték ms-ban).
TÁJÉ KO ZTATÁS
Ha olyan Offset-értékeket írtak be, amelyek a választott szállítómű-típusnál nem lehetségesek,
akkor a megfelelő szerkesztőmezők piros keretben jelennek meg. A rázási időnél ezenkívül
hibaüzenet is megjelenik. A hibás értékeket ki kell javítani, csak ezután lehet elfogadni az összes
értéket.
Alkatrész
Abholwinkel
[grad] (Elhozási
szög [fok])
Hevedertáska
Alkatrész és
szállítómű-fiók
középpontja
