13 Gyártóeszköz / Szerszámozás Üzemeltetési Útmutató, UNI X gépsorvezérlő számí tógép 13.1 Szerszámszerkesztő (Szállí tási terület- és WPW szerkesztő) 501.xx jelű szoftver változat 99/1- es kiadás 13 - 26 - Dia gonale X …
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 13 Gyártóeszköz / Szerszámozás
501.xx jelű szoftver változat 99/1-es kiadás 13.1 Szerszámszerkesztő (Szállítási terület- és WPW szerkesztő)
13 - 25
- Z [mm]
Elhozási magasság: Offset a Z-irányban, a síktártartóban lévő síktár felfekvési felületétől a síktárfiók
alapfelületéig (előre megadott érték: 0.000). Lásd a 13.1.16 ábrát.

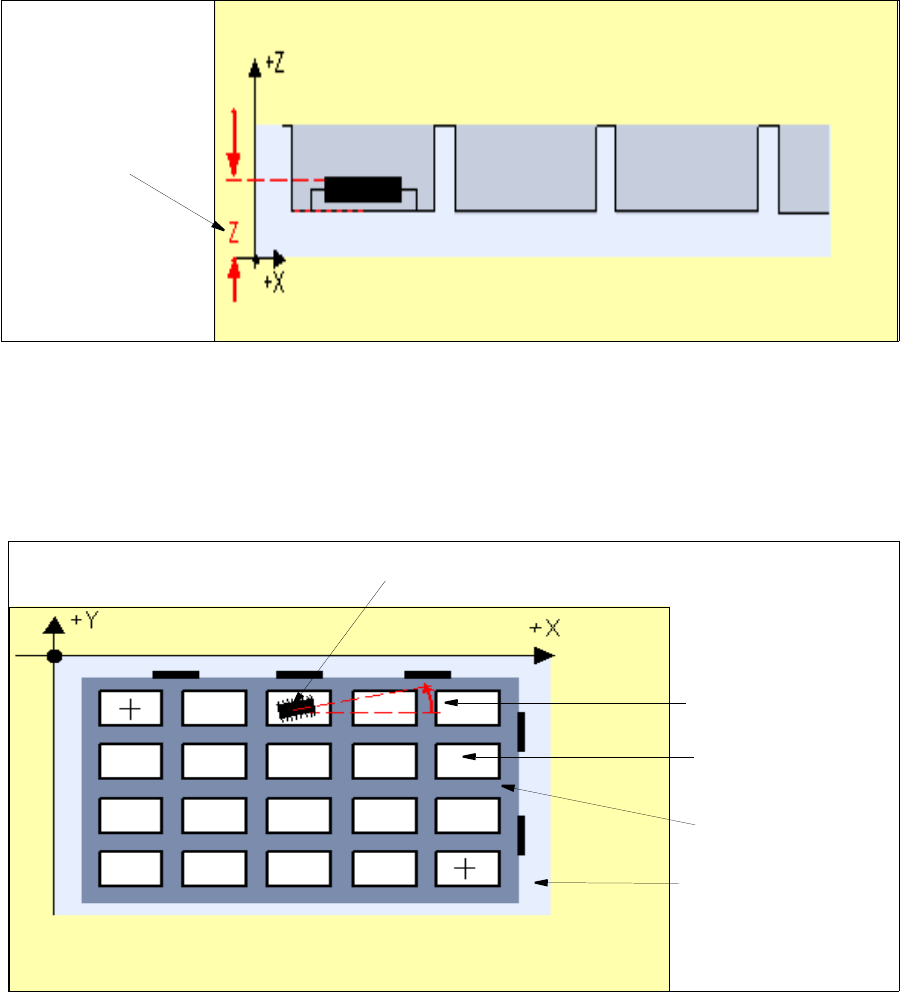

13.1.16 ábrát Elhozási magasság: Offset a Z-irányban
- Abholwinkel [grad] (Elhozási szög [fok])
A tárfiókban lévő alkatrész elhozási szöge (elfordulási szöge) (előre megadott érték: 0.00). Lásd a
13.1.17 ábrát.
13.1.17 ábrát A tárfiókban lévő alkatrész elhozási szöge
Elhozási
magasság
Z [mm]
Alkatrész
Abholwinkel [grad]
(Elhozási szög [fok])
Síktár fiókja
Síktár
Síktár tartója
13 Gyártóeszköz / Szerszámozás Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
13.1 Szerszámszerkesztő (Szállítási terület- és WPW szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
13 - 26
- Diagonale X [mm] (Átló X [mm])
Offset az első fiók közepétől az utolsó fiók közepéig, x-irányban (előre megadott érték:0.000). Lásd a
13.1.18 ábrát.
- Diagonale Y [mm] (Átló Y [mm])
Offset az első fiók közepétől az utolsó fiók közepéig, y-irányban (előre megadott érték:0.000). Lásd a
13.1.18 ábrát.

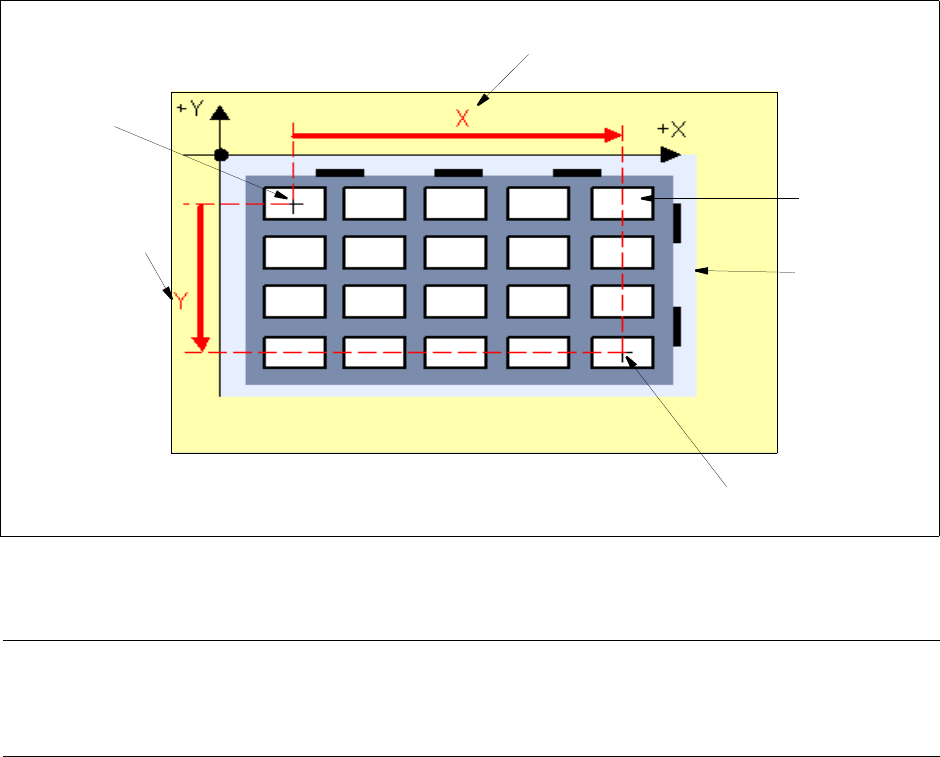

Abb. 13.1.18 Átló az X-irányban és Y-irányban
TÁJÉ KOZTATÁS
Ha olyan Offset-értékeket írtak be, amelyek nem lehetségesek, akkor a megfelelő szerkesztőmezők piros
keretben jelennek meg. A hibás értékeket ki kell javítani, csak ezután lehet elfogadni az összes értéket.
Első fiók
közepe
Átló Y [mm]
Átló X [mm]
Síktár fiókja
Síktár tartója
(Flächenmaga
zinträger)
Utolsó fiók közepe
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 13 Gyártóeszköz / Szerszámozás
501.xx jelű szoftver változat 99/1-es kiadás 13.1 Szerszámszerkesztő (Szállítási terület- és WPW szerkesztő)
13 - 27
13.1.3.6 Pipettenwechsler / Komponentendaten-Editor (Pipetta-váltó / Összetevő
adatok szerkesztő)
A DIENSTE (SZOLGÁLTATÁSOK) menüben lévő “Pipetta váltó” (“Pipettenwechsler”) opcióra rákattintva
megnyílik a “Összetevő adatok szerkesztő” (“Komponentendaten-Editor”) ablaka (lásd a 13.1.19 ábrát).
Az összetevő adatok szerkesztőjében lehet konfigurálni a pipetta-váltót a szükséges pipettákkal, egy
szerszámozáshoz. A pipetta-váltó egyes fiókjaihoz rendelik hozzá a pipettákat. Egy pipetta-váltón belül a
pipettákat el lehet tolni és ki lehet törölni. Ezt a hozzárendelést szükség szerint bármikor meg lehet változtatni.
Ezenkívül a összetevő adatok szerkesztőjét az állomás-konfigurálás elkészítésénél behívhatják, hogy
meghatározott pipettákat, meghatározott fiókokhoz rendeljenek hozzá. Ezt a hozzárendelést csak ott lehet
ismét megváltoztatni.
Ha az állomás-konfigurálásnál pipettákat rendeltek hozzá meghatározott fiókokhoz, akkor az összetevő adatok
szerkesztőjének megnyitásakor ezeket megmutatják. Ezt a hozzárendelést a szállítási terület szerkesztőjében
nem lehet megváltoztatni.

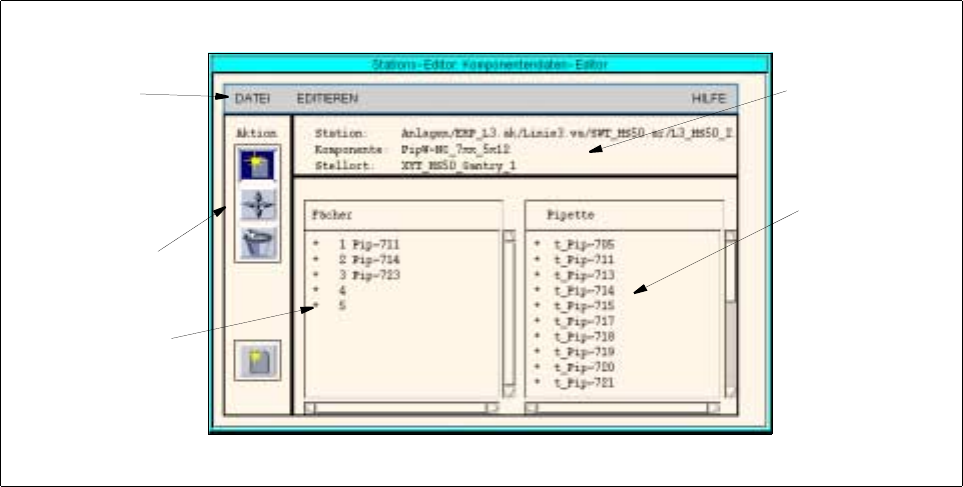

13.1.19 ábrát Összetevő adatok szerkesztője, pipetta-váltó
Az összetevő adatok szerkesztője az alábbi területekre tagolódik:
- Menüsor
- Azonosító mező
- Parancsterület
- “Fächer” (Fiókok) kiválasztó mező
- “Pipette” (Pipetta) kiválasztó mező
Menüsor
Parancsterület
“Fiókok"
kiválasztó mező
Azonosító mező
“Pipetta"
kiválasztó mező
