13.1.3.7 Pipettenkonfiguration RV-Kopf / Komponentendaten-Editor
(Pipetta-konfigurálás RV-fej / Összetevő adatok szerkesztője)
A DIENSTE (SZOLGÁLTATÁSOK) menüben lévő “Pipettakonfiguráció. RV-fej” (“Pipettenkonfig. RV-Kopf”)
opcióra rákattintva megnyílik a “Összetevő adatok szerkesztő” (“Komponentendaten-Editor”) ablaka (lásd a
13.1.20 ábrát).
A összetevő adatok szerkesztőjében lehet konfigurálni az RV-fejet a szükséges pipettákkal, egy
szerszámozáshoz. A pipetták az RV-fej egyes szegmenseihez vannak hozzárendelve. Egy RV-fejen belül a
pipettákat át lehet helyezni és ki lehet törölni. Ezt a hozzárendelést szükség szerint bármikor meg lehet
változtatni.

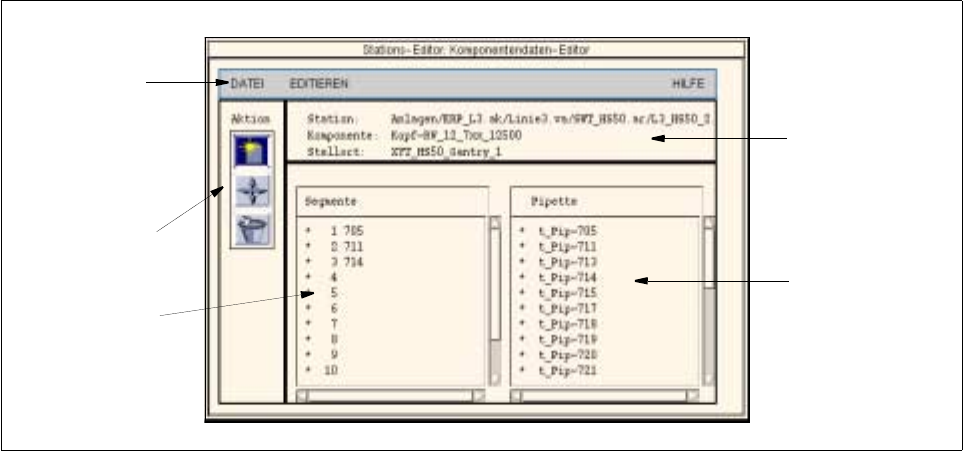

13.1.20 ábrát Összetevő adatok szerkesztője, pipetta-konfiguráció RV fej
Az összetevő adatok szerkesztője az alábbi területekre tagolódik:
- Menüsor
- Azonosító mező
- Parancsterület
- “Segmente” (Szegmensek) kiválasztó mező
- “Pipette” (Pipetta) kiválasztó mező
Menüsor
Parancsterület
“Szegmensek
kiválasztó mező
Azonosító mező
“Pipetta"
kiválasztó mező
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 13 Gyártóeszköz / Szerszámozás
501.xx jelű szoftver változat 99/1-es kiadás 13.1 Szerszámszerkesztő (Szállítási terület- és WPW szerkesztő)
13 - 31
Menüsor
A menüsor a következő menüket tartalmazza: “DATEI”, “EDITIEREN” és “HILFE” (“ÁLLOMÁNY”,
“SZERKESZTÉS” és “SÚGÓ”).
TÁJÉ KOZTATÁS
A “DATEI” és “HILFE” menü működése és kezelése hasonló, mint a gépsorvezérlő számítógép más
alkalmazási programjaiban és ezeket az “Általános programkezelés” c. 2 fejezetben mindenre kiterjedően
ismertetik.
EDITIEREN (SZERKESZTÉS) menü
Az EDITIEREN menü az alábbi opciókat tartalmazza:
- Rücksetzen (Visszaállítás)
A feladatot a szóban forgó SW-változatban nem lehet elvégezni.
Azonosító mező
Az azonosító mezőben az alábbi adatok vannak, amelyeket nem lehet szerkeszteni:
- Station (Állomás): az aktuális állomás neve az alábbi módon teljes berendezés/
berendezésrész/gépsor/ szerszámozás/állomásnév
- Komponente (Összetevő): RV-fej neve
- Stellort (Állítóhely): Állítóhely neve
Parancsterület
A parancsterületében állnak rendelkezésre azok a parancsok, amelyekkel a pipetták hozzárendelhetők,
áthelyezhetők és törölhetők. Egy parancs végrehajtásához kattintson rá a megfelelő ikonra. Az ikont ekkor
szürke szín jelzi. A további eljárást a 13.1.3.6 szakasz ismerteti.
- Erzeugen (Létrehozás)
Ha ez az ikon aktív, akkor az RV-fej egyik szegmenséhez pipettát lehet hozzárendelni.
- Verschieben (Áthelyezés)
Ha ez az ikon aktív, akkor, akkor egy RV-fejen belül egy pipettát át lehet helyezni egy másik
szegmensbe.
- Löschen (Törlés)
Ha ez az ikon aktív, akkor egy pipettát ki lehet törölni az RV-fej egyik szegmenséből.
13 Gyártóeszköz / Szerszámozás Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
13.1 Szerszámszerkesztő (Szállítási terület- és WPW szerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
13 - 32
“Segmente” (Szegmensek) kiválasztó mező
E kiválasztó mező sorolja fel az RV-fej 12 (illetve 6) szegmentumát. Ezeket végig vannak számozva.
Az üres szegmentumokra szükség szerint lehet pipettákat kiosztani.
“Pipette” (Pipetta) kiválasztó mező
E kiválasztó mezőben sorol fel minden olyan pipettát, amelyet a gyárban definiáltak. Ezt a listát nem lehet
megváltoztatni.
13.1.4 EDITIEREN (SZERKESZTÉS) menü
A EDITIEREN menü a két szerkesztő menüsorában az alábbi opciókat tartalmazza:
- ° RI-Datei (° RI-állomány)
Az opció előtt egy kis kör (°) látható, ami arra utal, hogy az opciót nincs aktiválva. Mihelyt az opciót
kijelölik, a kört egy kereszttel (
¤) együtt tűnik fel, az opció ekkor aktív. Újabb rákattintás az RI-
állományt ismét kikapcsolja.
13.1.4.1 RI-Datei (RI-állomány)
Ha az EDITIEREN (SZERKESZTÉS) menüben rákattint az “RI-állomány” (“RI-Datei”) opcióra, aktív lesz a
szerszámozás-információ állomány. Ez az állomány a szállítómű -szerkesztő részét képezi és tartalmazza az
alkatrészek és tokformák bizonyos szállítóművekhez és síktárakhoz történő hozzárendeléseit. Ha aktív az “RI-
állomány” (“RI-Datei”) opció, a szállítási terület szerkesztője és a WPW-szerkesztő intézkedik e
hozzárendeléseknél.
A szerszámozás elkészítésénél ezután csak egy sáv illetve csík alkatrészét kell hozzárendelni. A program
ezután automatikusan erre a sávra illetve síkra állítja az alkatrészhez definiált szállítóművet vagy a definiált
síktárat a választott alkatrésszel. Minden korrekciós adatot át lesz véve.
Ha egy alkatrészhez nem található hozzárendelés, akkor megfelelő hibaüzenet jelenik meg, amelyet nyugtázni
kell. Az alkatrészt ezután a szállítómű-lista segítségével kell szerszámozni vagy a szállítómű -szerkesztőben
újra definiálni kell egy megfelelő hozzárendelést.
Ha a szerszámozás-információ állományban, aktivált “RI-állomány” (“RI-Datei”) opciónál, változtatásokat kell
végezni, akkor ezek nemn lesznek automatikusan elfogdva. Az “RI-állomány” (“RI-Datei”) opciót ekkor ki kell
kapcsolni majd újra be kell kapcsolni ahhoz, hogy az aktuális változtatásokat a berendezés elfogdja.
Az “RI-állomány” (“RI-Datei”) opció hatékony és hibátlan szerszámozás-készítést tesz lehetővé és előnyösen
alkalmazható.
