14 Vezérlés / V ezérlő modu lok Üzemeltetési Útmutató, UNIX gépsorvez érlő számí tógép 14.2 Auftragssteuerung AST ( AST munkafeladat-vezérlés) 501.xx jelű szoftver változat 99/1-es kiadás 14 - 8 Menüsor A menüso r a köve…
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 14 Vezérlés / Vezérlő modulok
501.xx jelű szoftver változat 99/1-es kiadás 14.2 Auftragssteuerung AST (AST munkafeladat-vezérlés)
14 - 7
14.2.3 Auftragssteuerung (Munkafeladat-vezérlés) főablak
A következők az AST főablakának mezőit és azok működését ismertetik.

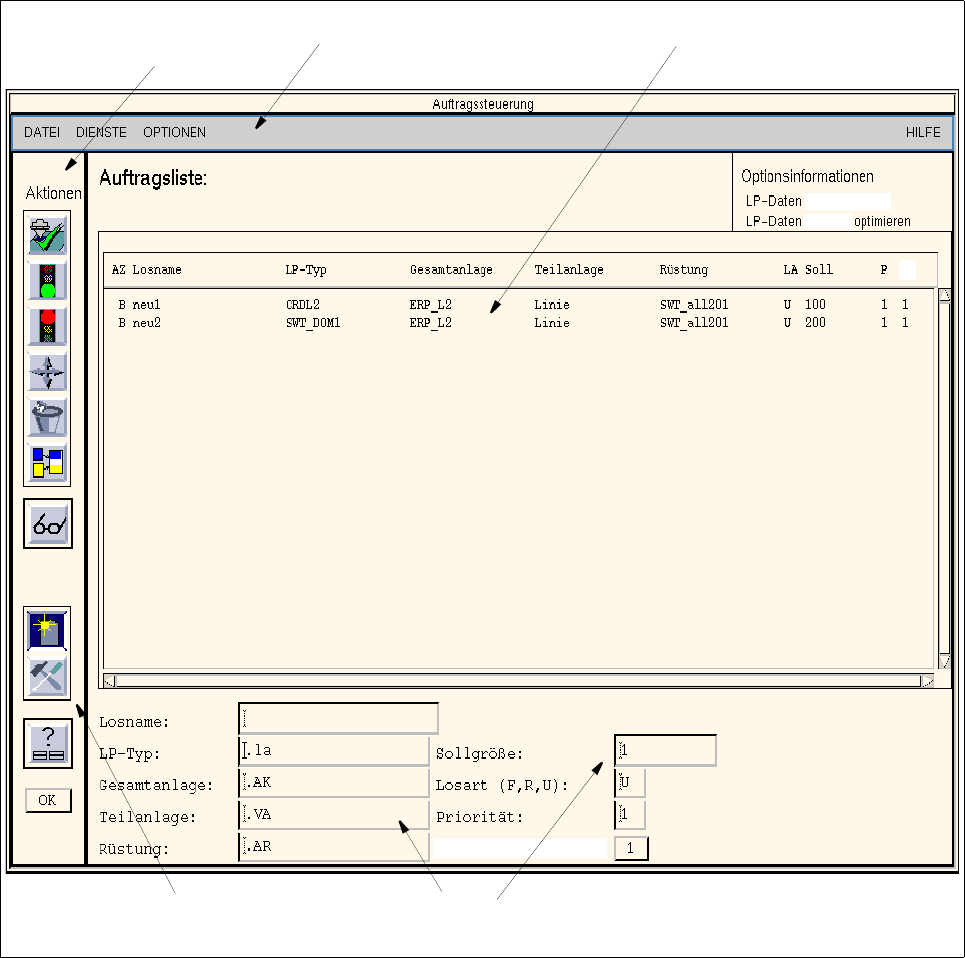

14.2.1 ábrát “AST” főablak
Az AST főablakának felosztása a következő:
- Menüsor
- Megjelenítő terület
- Szerkesztő terület
- Parancsterület (“Műveletek” (“Aktionen”) szakasz és “Szerkesztés” (“Editieren”) szakasz)
Szerkesztő terület
Menüsor Megjelenítő terület
Transportspur:
TS
normal
übersetzen
Parancsterület, “Műveletek”
szakasz
Parancsterület, “Szerkesztés”
szakasz
14 Vezérlés / Vezérlő modulok Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
14.2 Auftragssteuerung AST (AST munkafeladat-vezérlés) 501.xx jelű szoftver változat 99/1-es kiadás
14 - 8
Menüsor
A menüsor a következő menüket tartalmazza: “DATEI”, “DIENSTE”, “OPTIONEN” és “HILFE” (“ÁLLOMÁNY”,
“SZOLGÁLTATÁSOK”, “OPCIÓK” és “SÚGÓ”).
A “DATEI” menü egyes menüpontjait a 14.2.3.1 szakasz magyarázza, a “DIENSTE” és “OPTIONEN” menüket
a 14.2.3.2 és 14.2.3.5 szakasz írja le.
TÁJÉ KO ZTATÁS
Mivel a “DATEI” és “HILFE” (“ÁLLOMÁNY” és “SÚGÓ”) menük működése és kezelése hasonló, mint a
gépsorvezérlő számítógép többi alkalmazási programjáé, így ezeket teljes egészében a 2 fejezetet ismerteti.
Megjelenítő terület
A megjelenítő területen a munkafeladat-listában illetve a sorozatállományban lévő összes munkafeladat
olvasható.
Ha a munkafeladatokkal műveleteket kívánnak végezni, ezeket az egérrel rákattintva ki kell jelölni.
Szerkesztő terület
Itt munkafeladatokat lehet létrehozni vagy megváltoztatni. A szerkesztőmezőben beviteli mezők vannak a
munkafeladat teljesen leírásához. Kiegészítésképpen, szoftver-kapcsoló segítségével be lehet állítani a
továbbítósávot, amelyen a mindenkori munkafeladatot végzik.
Parancsterület
Ebben a mezőben találhatók a munkafeladatok manipulálásához és szerkesztéséhez szükséges parancsok.
Mindegyik parancsot saját ikon szimbolizálja.
A parancsterületet két szakaszra osztják fel.
- A felső szakaszban (“Aktionen” (Műveletek) parancsterület)) olyan parancsok vannak, amelyekkel
kijelölt munkafeladatokat lehet a parancsnak megfelelően manipulálni (lásd a 14.2.3.6 szakaszt).
- Az alsó szakaszban olyan parancsok vannak, amelyekkel munkafeladatokat lehet készíteni és az
aktuális munkafeladat-listába beilleszteni (lásd a 14.2.3.7 szakaszt).
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 14 Vezérlés / Vezérlő modulok
501.xx jelű szoftver változat 99/1-es kiadás 14.2 Auftragssteuerung AST (AST munkafeladat-vezérlés)
14 - 9
14.2.3.1 DATEI (ÁLLOMÁNY) menü
A következők megmagyarázzák a “Megnyit”, “Elvet” és “Befejezés” (“Öffnen”, “Verwerfen” és “Ende”)
menüpontokat. A többi menü-pontot a 2 fejezetet részletesen leírja.
- A munkafeladat-lista vagy a sorozatállomány megnyitása (Öffnen).
Meg lehet nyitni egy munkafeladat-listát vagy egy FSB-ben kiválasztandó sorozatállományt.
A benne lévő munkafeladatokat a megjelenítő terület ábrázolja.
● Válassza meg a DATEI --> Öffnen --> Auftragsliste (ÁLLOMÁNY --> Megnyitás -->
Munkafeladat-lista) menüpontot.
A munkafeladat-lista tartalmát a főablak jeleníti meg.
Vagy:
● Válassza meg a DATEI --> Öffnen --> Losdatei... (ÁLLOMÁNY --> Megnyitás -->
Sorozatállomány...) menüpontot.
Megnyílik az az FSB, amelyben a már definiált összes sorozatállomány választéka van.
● A kívánt állományt kettős kattintással lehet kijelölni.
A kijelölt sorozatállomány tartalmát a főablak jeleníti meg.
Vagy: (egy üres, új sorozatállomány létrehozásához)
● Az FSB kijelölő-mezőjébe például írja be a neuedatei.lose szöveget és OK-val nyugtázzon.
- A megmunkált sorozatállományok elvetése (Verwerfen).
Ezzel a menüfunkcióval a betöltött sorozatállományt vissza lehet állítani a kezdeti (feldolgozás előtti)
állapotába.
● Kattintson rá a DATEI --> Verwerfen (ÁLLOMÁNY --> Elvetés) pontra.
Minden elvégzett változtatást figyelmen kívül hagy és ismét az először betöltött adatokat mutatja.
- A főablak bezárása (Schliessen)
● Kattintson rá a Datei --> Ende (Állomány --> Befejezés) pontra.
Az aktuális szerkesztés befejeződik és a főablak bezárul. A munkafeladat-vezérlés
háttértevékenységei továbbra is rendelkezésre állnak.
Ha a főablakban egy megváltoztatott, még el nem mentett sorozatállomány van, akkor a kezelő a
most megjelenő párbeszéddoboznál (“Losdatei nicht gesichert” (A sorozatállomány nincs
elmentve)) Ja (Igen) válasszal elindíthatja az állomány elmentését vagy Nein (Nem) válasszal az
ablakot bezárhatja anélkül hogy az adatokat elmentené.
