14 Vezérlés / Vezérlő modulok Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
14.2 Auftragssteuerung AST (AST munkafeladat-vezérlés) 501.xx jelű szoftver változat 99/1-es kiadás
14 - 8
Menüsor
A menüsor a következő menüket tartalmazza: “DATEI”, “DIENSTE”, “OPTIONEN” és “HILFE” (“ÁLLOMÁNY”,
“SZOLGÁLTATÁSOK”, “OPCIÓK” és “SÚGÓ”).
A “DATEI” menü egyes menüpontjait a 14.2.3.1 szakasz magyarázza, a “DIENSTE” és “OPTIONEN” menüket
a 14.2.3.2 és 14.2.3.5 szakasz írja le.
TÁJÉ KO ZTATÁS
Mivel a “DATEI” és “HILFE” (“ÁLLOMÁNY” és “SÚGÓ”) menük működése és kezelése hasonló, mint a
gépsorvezérlő számítógép többi alkalmazási programjáé, így ezeket teljes egészében a 2 fejezetet ismerteti.
Megjelenítő terület
A megjelenítő területen a munkafeladat-listában illetve a sorozatállományban lévő összes munkafeladat
olvasható.
Ha a munkafeladatokkal műveleteket kívánnak végezni, ezeket az egérrel rákattintva ki kell jelölni.
Szerkesztő terület
Itt munkafeladatokat lehet létrehozni vagy megváltoztatni. A szerkesztőmezőben beviteli mezők vannak a
munkafeladat teljesen leírásához. Kiegészítésképpen, szoftver-kapcsoló segítségével be lehet állítani a
továbbítósávot, amelyen a mindenkori munkafeladatot végzik.
Parancsterület
Ebben a mezőben találhatók a munkafeladatok manipulálásához és szerkesztéséhez szükséges parancsok.
Mindegyik parancsot saját ikon szimbolizálja.
A parancsterületet két szakaszra osztják fel.
- A felső szakaszban (“Aktionen” (Műveletek) parancsterület)) olyan parancsok vannak, amelyekkel
kijelölt munkafeladatokat lehet a parancsnak megfelelően manipulálni (lásd a 14.2.3.6 szakaszt).
- Az alsó szakaszban olyan parancsok vannak, amelyekkel munkafeladatokat lehet készíteni és az
aktuális munkafeladat-listába beilleszteni (lásd a 14.2.3.7 szakaszt).
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 14 Vezérlés / Vezérlő modulok
501.xx jelű szoftver változat 99/1-es kiadás 14.2 Auftragssteuerung AST (AST munkafeladat-vezérlés)
14 - 9
14.2.3.1 DATEI (ÁLLOMÁNY) menü
A következők megmagyarázzák a “Megnyit”, “Elvet” és “Befejezés” (“Öffnen”, “Verwerfen” és “Ende”)
menüpontokat. A többi menü-pontot a 2 fejezetet részletesen leírja.
- A munkafeladat-lista vagy a sorozatállomány megnyitása (Öffnen).
Meg lehet nyitni egy munkafeladat-listát vagy egy FSB-ben kiválasztandó sorozatállományt.
A benne lévő munkafeladatokat a megjelenítő terület ábrázolja.
● Válassza meg a DATEI --> Öffnen --> Auftragsliste (ÁLLOMÁNY --> Megnyitás -->
Munkafeladat-lista) menüpontot.
A munkafeladat-lista tartalmát a főablak jeleníti meg.
Vagy:
● Válassza meg a DATEI --> Öffnen --> Losdatei... (ÁLLOMÁNY --> Megnyitás -->
Sorozatállomány...) menüpontot.

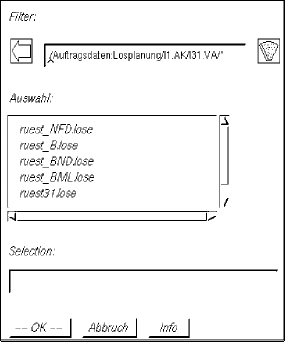

Megnyílik az az FSB, amelyben a már definiált összes sorozatállomány választéka van.
● A kívánt állományt kettős kattintással lehet kijelölni.
A kijelölt sorozatállomány tartalmát a főablak jeleníti meg.
Vagy: (egy üres, új sorozatállomány létrehozásához)
● Az FSB kijelölő-mezőjébe például írja be a neuedatei.lose szöveget és OK-val nyugtázzon.
- A megmunkált sorozatállományok elvetése (Verwerfen).
Ezzel a menüfunkcióval a betöltött sorozatállományt vissza lehet állítani a kezdeti (feldolgozás előtti)
állapotába.
● Kattintson rá a DATEI --> Verwerfen (ÁLLOMÁNY --> Elvetés) pontra.
Minden elvégzett változtatást figyelmen kívül hagy és ismét az először betöltött adatokat mutatja.
- A főablak bezárása (Schliessen)
● Kattintson rá a Datei --> Ende (Állomány --> Befejezés) pontra.
Az aktuális szerkesztés befejeződik és a főablak bezárul. A munkafeladat-vezérlés
háttértevékenységei továbbra is rendelkezésre állnak.
Ha a főablakban egy megváltoztatott, még el nem mentett sorozatállomány van, akkor a kezelő a
most megjelenő párbeszéddoboznál (“Losdatei nicht gesichert” (A sorozatállomány nincs
elmentve)) Ja (Igen) válasszal elindíthatja az állomány elmentését vagy Nein (Nem) válasszal az
ablakot bezárhatja anélkül hogy az adatokat elmentené.
14 Vezérlés / Vezérlő modulok Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
14.2 Auftragssteuerung AST (AST munkafeladat-vezérlés) 501.xx jelű szoftver változat 99/1-es kiadás
14 - 10
14.2.3.2 DIENSTE (SZOLGÁLTATÁSOK) menü
- Zusammenfügen (Összefűzés)
Ezzel a menüopcióval az alábbi folyamatokat lehet elindítani:
- Munkafeladatok beillesztése egy választott sorozatállományba a főablakban megjelenített
munkafeladat-listából.
- Munkafeladatok beillesztése a főablakban megjelenített munkafeladat-listába, egy választott
sorozatállományból.
- Munkafeladatok beillesztése a főablakban megjelenített sorozatállományba, egy választott
sorozatállományból.
TÁJÉ KO ZTATÁS
Minden munkafeladatot vagy egyes munkafeladatokat a munkafeladat-listából vagy egyes
munkafeladatokat egy sorozatállományból, mindig csak az “Összefűzés” (“Zusammenfügen”)
párbeszédablakból lehet a főablakban lévő munkafeladat-listába vagy sorozatállományba
beilleszteni.
Minden munkafeladatot egy sorozatállományból a parancs segítségével is (a főablakban) be
lehet illeszteni az aktuális munkafeladat-listába vagy sorozatállományba (lásd a 14.2.3.6 szakaszt).
● Kattintson rá a DIENSTE --> Zusammenfügen ... --> Auftragsliste ill. Losdatei
(SZOLGÁLTATÁSOK --> Összefűzés... --> Munkafeladat-lista ill. Sorozatállományra) pontra.
A “sorozatállomány” (“Losdatei”) kiválasztásánál megjelenik az FSB az összes létrehozott
sorozatállománnyal.
● Kettős kattintással válassza ki a sorozatállományt.
Mindkét esetben most az “Összefűzés” (“Zusammenfügen”) párbeszéddobozt mutatják.
A kijelölőmezőben minden olyan munkafeladatot felsorolnak, amelyek benne vannak a
munkafeladat-listában illetve a kiválasztott sorozatállományban.

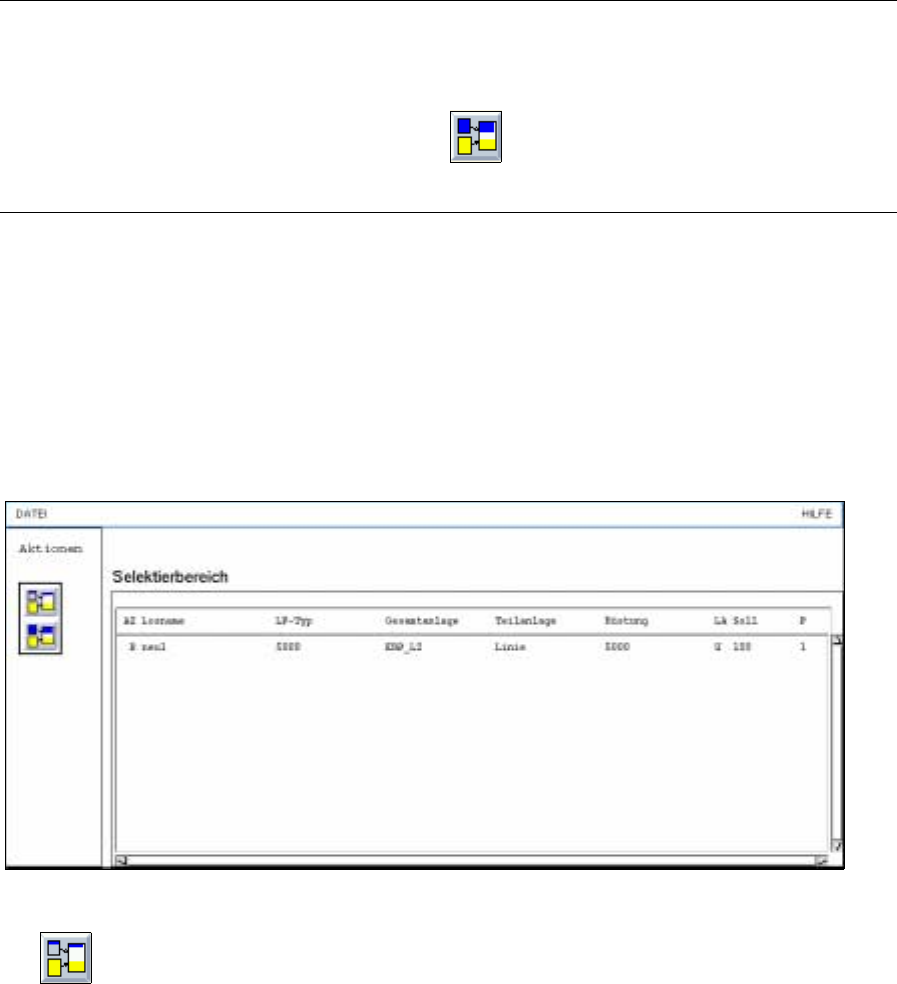

14.2.2 ábrát “Zusammenfügen” (Összefűzés) párbeszédablak
● ikon (Zusammenfügen (Összefűzés)) aktiválása a párbeszédablakban.
● A kívánt munkafeladatok kiválasztása a kijelölő területen
A kijelölt munkafeladatokat átveszik az aktuális munkafeladat-listába illetve sorozatállományba
● Kattintson rá a DATEI --> Ende (ÁLLOMÁNY --> Befejezés) pontra. A párbeszéd-ablak
becsukódik.
