14 Vezérlés / V ezérlő modu lok Üzemeltetési Útmutató, UNIX gépsorvez érlő számí tógép 14.4 Automatencontroller AC (Automatikus vezérlő AC) 501.xx jelű szoftver változat 99/1-es k iadás 14 - 38 14.4.4.1 Megjelenítő terül…
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 14 Vezérlés / Vezérlő modulok
501.xx jelű szoftver változat 99/1-es kiadás 14.4 Automatencontroller AC (Automatikus vezérlő AC)
14 - 37
14.4.4 Automatencontroller (Automatikus vezérlő) főablak
Az alább következőkben ismertetjük röviden a főablak területeit és azok feladatait.

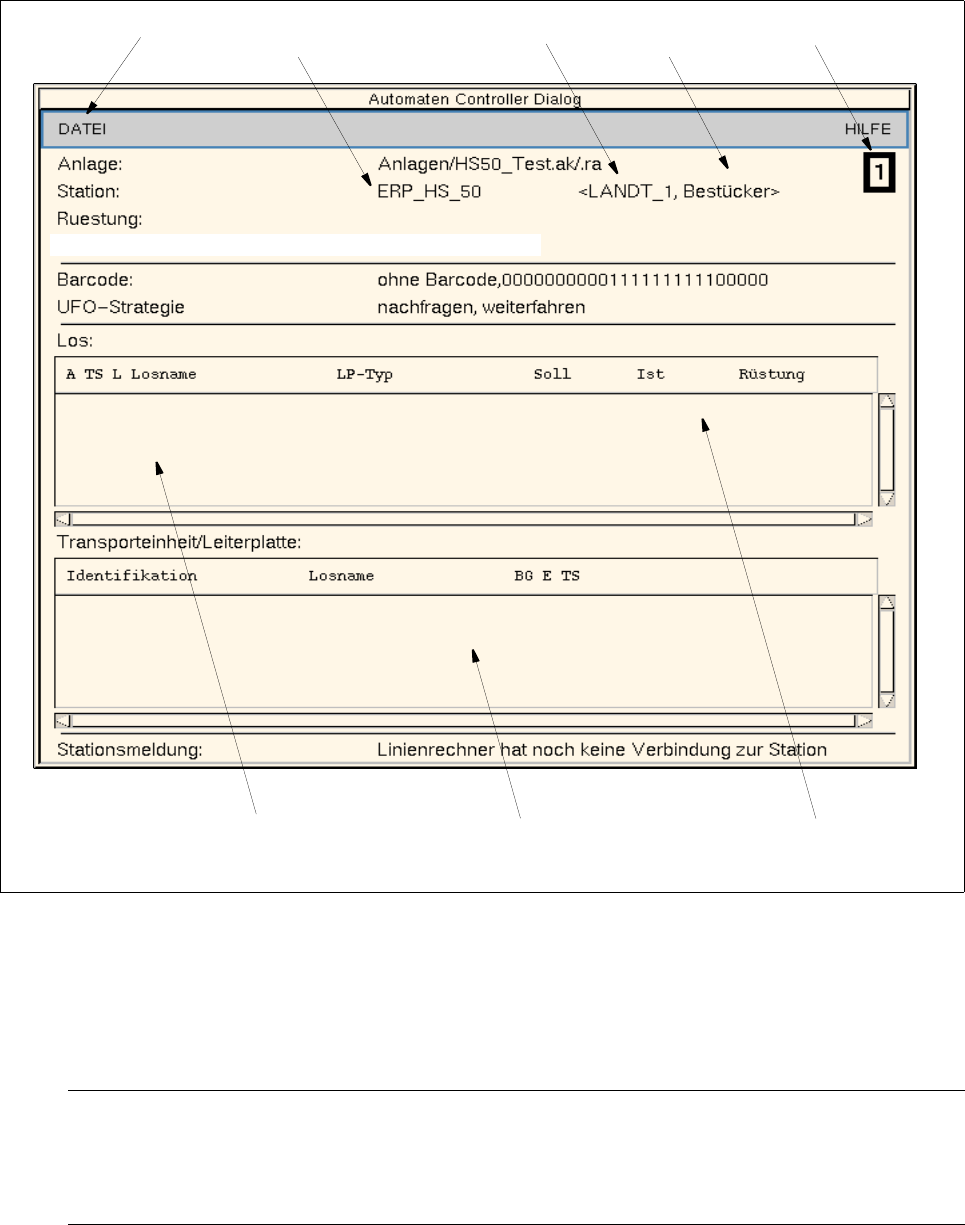

14.4.1 ábrát “Automatencontroller” (Automatikus vezérlő) főablak
A főablak a következőképpen vanbeosztva:
- Menüsor
A menüsor a következő menüket tartalmazza: “DATEI” és “HILFE” (“ÁLLOMÁNY” és “SÚGÓ”).
TÁJÉ KOZ TATÁ S
Mivel a “DATEI” és “HILFE” (“ÁLLOMÁNY” és “SÚGÓ”) menük működése és kezelése hasonló, mint
a gépsorvezérlő számítógép többi alkalmazási programjáé, így ezeket teljes egészében a 2. fej.-e
ismerteti.
- Megjelenítő terület
Menüsor
Az előre megadott sorozatok listája
IEC-busz-cím
állomás log. neve állomás fajtája
állomás száma
Megjelenítő terület
Az éppen feldolgozás alatt lévő
LP-k (előre megadott) listája
14 Vezérlés / Vezérlő modulok Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
14.4 Automatencontroller AC (Automatikus vezérlő AC) 501.xx jelű szoftver változat 99/1-es kiadás
14 - 38
14.4.4.1 Megjelenítő terület
E terület egyes csoportjai az alábbi információkat tartalmazzák:
- Anlage
(Berendezés):
a teljes berendezés neve (az útvonal megadásával)
(pl.: Anlagen/HS50_Test.ak/.ra)
- Station
(Állomás):
állomás logikai neve, IEC-busz-cím és állomásfajta
(pl. ERP_HS_50 < LANDT_1, Beültető >)
- Ruestung
(Szerszámozás):
szerszámozás neve (pl. SWT_all01.ar)
- Barcode
(Vonalkód):
vonalkód-stratégia fajtája (típus és szűrő)
- UFO-Strategie
(UFO-stratégia):
UFO-stratégia fajtája (például: megkérdez, kivétel)
- Los (Sorozat): Ezen a területen jelenítik meg az előre megadott sorozatok listáját.
Az aktuális feldolgozás alatt lévő munkafeladatot “a” val jelölik a lista
első oszlopában.
- Transporteinheit/Leiterplatte
(Továbbítóegység / NYÁK lap):
Ezen a területen található az éppen feldolgozás alatt lévő (előre
megadott) LP-k listája.
Azonosítás: Az “Azonosítás” (“Identifikation”) oszlop jeleníti meg a
vonalkód számát, a “vonalkóddal” (“mit Barcode”) vonalkód-
stratégiánál.
(“vonalkód nélküli” (“ohne Barcode”) vonalkód-stratégiánál a mező
üres)
- Stationsmeldung
(Állomásüzenet):
Állomás állapota (pl. a gépsorvezérlő számítógépnek még nincs
kapcsolata az állomással)
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 14 Vezérlés / Vezérlő modulok
501.xx jelű szoftver változat 99/1-es kiadás 14.5 Umrüstgenerator URG (Átszerszámozás generátor URG)
14 - 39
14.5 Umrüstgenerator URG
(Átszerszámozás generátor URG)
Az URG átszerszámozás-generátor fő feladata a szerszámozások megjelenítése, az átszerszámozási
útmutatások elkészítése és sorrend szerszámozások létrehozása, amelyek bizonyos LP-típusok gyártásához
szükségesek.
Egy SMD gyártósorban egymás után különböző szerszámozásokat alkalmaznak. Az ehhez szükséges
szerszámozási adatokat a törzsadat tárolóban helyezik el. A fizikai átszerszámozási folyamatot a kezelő
végzi.Ehhez szerszámozásokat és átszerszámozási útmutatásokat kap, amelyeket az URS főablaka jeleníti
meg (lásd a 14.5.2 ábrát) vagy ezek a nyomtatóval is kiadhatók.
Átszerszámozási igény merülhet fel az alábbi helyekről:
- az AC automatikus vezérlőtől, azoknál az állomásoknál, amelyeket ez vezérel, abban az időpontban,
amelytől kezdve az állomást ténylegesen át kell szerszámozni.
- a kezelőtől, az URG kezelőfelületén keresztül, az egész berendezésre vonatkozóan, bármely tetszés
szerinti időpontban.
- az adatkezelőtől, az egész berendezésre vonatkozóan, bármely tetszés szerinti időpontban.
14.5.1 A szerszámozás fogalmainak leírása (szerszámozások fajtái)
• Anfangsrüstung (Kezdeti szerszámozás)
Leírja azt a szerszámozást, ahonnét az átszerszámozási folyamat kiindul.
Az AC-tól vagy az adatkezelőtől jövő átszerszámozási igény esetén a kezdeti szerszámozás mindig
az állomás illetve a berendezés aktuális szerszámozása.
• Folgerüstung (Másodlagos szerszámozás)
Leírja egy berendezés vagy egy állomás szerszámozását, amelyet az átszerszámozási folyamattal kell
elérni. A másodlagos szerszámozás lehet egy már meglévő szerszámozás vagy az URG-vel újra
létrehozandó szerszámozás, amely csak egy LP-típus gyártására érvényes.
• Zielrüstung (Célszerszámozás)
Ez egy már meglévő szerszámozás egy bizonyos NYÁK laphoz.
Amikor egy másodlagos szerszámozást készítenek ehhez az LP-típushoz, a célszerszámozás előre
megadja azt, hogy hol kell szerszámozni azokat az alkatrészeket, amelyek a kezdeti szerszámozásban
nincsenek benne. Az LP-típus gyártásához szükséges összes alkatrésznek benne kell lennie a
célszerszámozásban.
• Umrüstanweisungen (Átszerszámozási útmutatások)
Az átmenetet írják le a kezdeti szerszámozástól egy másodlagos szerszámozáshoz.
