Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 16 MaDaMaS
501.xx jelű szoftver változat 99/1-es kiadás 16.2 MaDaMaS kiértékelő felülete
16 - 13
A kiértékelő felület a következő területekre tagolódik:
- Menüsor
- Info terület
- Megjelenítő terület
- Parancsterület
- Info sor
Menüsor
A menüsor a következő menüket tartalmazza: “DATEI”, “DARSTELLUNGEN”, “OPTIONEN” és “HILFE”
(“ÁLLOMÁNY”, “ÁBRÁZOLÁSOK”, “OPCIÓK és “SÚGÓ”).
A “DATEI” menü első menüpontját a 16.2.2 szakasz tárgyalja.
A “DARSTELLUNGEN” menü leírása a 16.2.3 szakaszban található, míg az “OPTIONEN” menü a 16.2.4
szakaszban.
TÁJÉ KO ZTATÁS
Mivel a “DATEI” és “HILFE” menük működése és kezelése hasonló, mint a gépsorvezérlő számítógép
többi alkalmazási programjáé, így ezeket teljes egészében a 2. fej.-e ismerteti.
Info terület
Az Info területen a következő információk jelennek meg:
Megjelenítő terület
A megjelenítő terület a legtöbb kiértékelési lapnál grafikus területre és szöveges területre van felosztva.
Ezeken a területeken jeleníti meg a gép az aktuális kiértékelési lap valamennyi információját és a választott
időalapot, amelyek a kiértékelés elkezdődésénak időpontja óta lettek összegyűjtve.
A megjelenítő terület felépítését és a benne lévő grafikák és ikonok funkcióját az egyes kiértékelési lapokra
(ábrázolás) a megfelelő szakasz ismerteti.
TÁJÉ KOZ TATÁS
A megjelenítő terület aktualizálása automatikusan történik, miután a NYÁK lap elhagyta az állomást vagy ha
választva lett kiértékelési lap vagy időalap.
Ezalól kívétel az “Eseménylista” (“Ereignisliste”) megjelenítése. Ezt a gép csak akkor aktualizálja, amikor újra
elindítják az “Eseménylista” (“Ereignisliste”) kiértékelési lapot vagy miután új időalapot állítottak be.
Parancsterület (lásd a 16.2.5 szakaszt)
A parancsterület az időalap beállítására három ikont, a Reset időpontjának állítására egy ikont és az ábrázolás
előző kiértékelési lapra történő visszakapcsolására egy ikont tartalmaz.
Info sor
Ebben a sorban a gép azon tárggyal kapcsolatos súgó szöveget ill. info szöveget jelenít meg, amelyre az
egérkurzor éppen mutat.
- Zeitbasis (Időalap):
a pillanatnyilag beállított időalap (kiértékelés időtartama)
- Datum és Uhrzeit (Dátum és
időpont):
a kiértékelés elkezdődésének és befejeződésének időpontja
- Rüstung (Szerszámozás):
a pillanatnyilag érvényes szerszámozások neve
- Nutzen (Tábla):
a pillanatnyilag érvényes NYÁK lapok (táblák) neve
16 MaDaMaS Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
16.2 MaDaMaS kiértékelő felülete 501.xx jelű szoftver változat 99/1-es kiadás
16 - 14
16.2.2 DATEI (ÁLLOMÁNY) menü
Ebben a szakaszban csak a “Nyomtatás” (“Drucken”) menüpontot tárgyaljuk. A többi menüpont részletes
leírását lásd a 2. fej.-ben.
16.2.2.1 Nyomtatási opciók beállítása
- Drucken (Nyomtatás)
Ez a menüpont a “Képernyő másolat” és “Grafikus kinyomtatás” (“Bildschirmabzug” és
“Grafikausdruck”) menüopciókat tartalmazza.
A “Képernyő másolat” (“Bildschirmabzug”) opcióval lehet kivinni az aktuális kiértékelő ablak
kinyomtatát az “OPTIONEN --> Drucker” (OPCIÓK --> Nyomtató) alatt beállított nyomtatón, vagy lehet
beírni egy állományba.
A “Grafikus kinyomtatás” (“Grafikausdruck”) opcióval lehet kivinni a pillanatnyi kiértékelést kompletten
a kijelölt nyomtatón.
Képernyő másolat készítése:
● Kattintson rá a DATEI --> Drucken --> Bildschirmabzug (ÁLLOMÁNY --> Nyomtatás -->
Képernyő másolat) pontra.

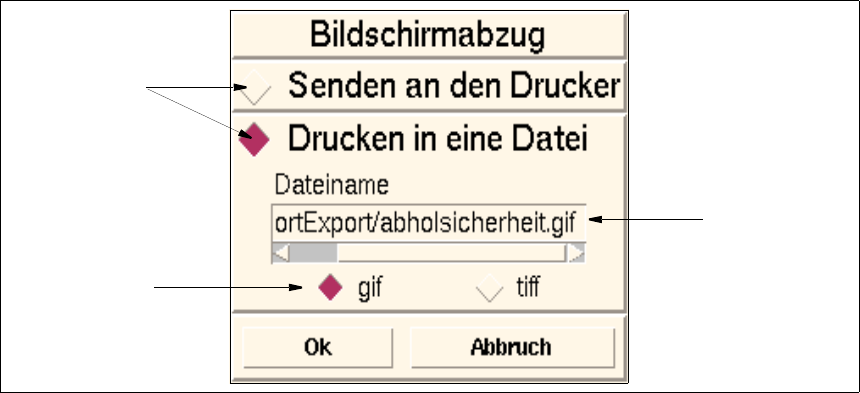

Megnyílik a nyomtatási opciók beállítására szolgáló alább következő ablak.
● Működtesse a Senden an den Drucker (Küldés a nyomtatóra) gombot, ha a képernyő másolatot
a nyomtatón kell kivinni.
● Kattintson az Ok-ra.
Az ablak bezáródik és az aktuális kiértékelő ablak kinyomtatódik.
● Működtesse a Drucken in eine Datei (Nyomtatás állományba) gombot, ha a képernyő másolatot
állományba kell nyomtatni.
● Kattintson rá a kívánt állományformátum mellett álló gombra.
● Kattintson az Ok-ra.
Az ablak bezáródik és a képernyő másolat (kettős hangjelet követően) az aktuális kiértékelő
ablak nevét viselő, a beállított állományformátumban szereplő állományként tárolódik a “/u/
ImportExport” elérési út alatt.
Parancsadó
gomb
A nyomtató
állomány
neve
A nyomtató állomány
állományformátuma
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 16 MaDaMaS
501.xx jelű szoftver változat 99/1-es kiadás 16.2 MaDaMaS kiértékelő felülete
16 - 15
TÁJÉ KO ZTATÁS
A “Nyomtatás állományba” (“Drucken in eine Datei”) opcióval létrehozott képernyő másolatokat a gép
állományok formájában jeleníti meg az Import/Export adatpartnerben és azokat az adatkezelő
segítségével lehet másolni (lásd a 4 fejezetet).
Az állományokat nevükkel (pl. “elhozási biztonság”.gif ill. “elhozási biztonság”.tiff (“abholsicherheit”.gif ill.
“abholsicherheit”.tiff)) lehet azonosítani. Ez alól kivétel a “Teljes áttekintés” ("Gesamtübersicht") menü,
amelyet a gép a “startpicture.gif” ill. “startpicture.tiff” név alatt tárolja.
Grafikus kinyomtatás elindítása:
● Kattintson rá a DATEI --> Drucken --> Grafikausdruck (ÁLLOMÁNY --> Nyomtatás --> Grafikus
kinyomtatás) pontra.
A pillanatnyi kiértékelést a gép a nyomtatón adja ki.
16.2.3 DARSTELLUNGEN (ÁBRÁZOLÁSOK) menü
E menük menüopcióinak segítségével választható meg a kiértékelési lap.
TÁJÉ KOZ TATÁS
Amikor a menüben kiértékelési lapot jelölünk ki, meg kell választani hozzá az annak alapjául szolgáló
időtartamot (időalapot) is. Ezen időtartam vége az aktuális időpont, a kezdete a fenti három ikon segítségével
állítható be a parancsterületen (lásd a 16.2.5 szakaszt).
- “Gesamtübersicht” (Teljes áttekintés) kiértékelési lap
● Válassza meg a DARSTELLUNGEN --> Gesamtübersicht (ÁBRÁZOLÁSOK --> Teljes
áttekintés) pontját.
A képernyőn megjelenik a gépsor minden állomásának az “Időbázis” (“Zeitbasis”) alatt az
utolsónak beállított időtartam óta felvett aktuális állapota (lásd a 16.2.6 szakaszt).
- “Abholsicherheit” (Elhozási biztonság) kiértékelési lap (csak a beültető állomásoknál
lehetséges)
● Válassza meg a DARSTELLUNGEN --> Abholsicherheit (ÁBRÁZOLÁSOK --> Elhozási
biztonság) pontot.
A képernyőn megjelennek a gépsor valamennyi kiválasztott állomásánál a beültetett alkatrészek
összes száma, és az “Időbázis” (“Zeitbasis”) alatt beállított utolsó időtartam óta fellépett
azonosítási hibák és vákuum hibák összes száma (lásd a 16.2.7 szakaszt).
- “Verfügbarkeit” (Rendelkezésreállás) kiértékelési lap (valamennyi állomásnál lehetséges)
● Válassza meg a DARSTELLUNGEN --> Verfügbarkeit (ÁBRÁZOLÁSOK -->
Rendelkezésreállás) pontot.
A képernyőn megjelenik a gépsor valamennyi állomásának az “Időalap” (“Zeitbasis”) alatt
beállított utolsó időtartam óta elért rendelkezésreállása (lásd a 16.2.8 szakaszt).
- “Leistung” (Teljesítmény) kiértékelési lap (csak a beültető állomásoknál lehetséges)
● Válassza meg a DARSTELLUNGEN --> Leistung (ÁBRÁZOLÁSOK --> Teljesítmény) pontot.
A képernyőn megjelenik a gépsor valamennyi beültető állomásának az “Időalap” (“Zeitbasis”)
alatt beállított utolsó időtartam óta elért teljesítménye (lásd a 16.2.9 szakaszt).
