Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 16 MaDaMaS
501.xx jelű szoftver változat 99/1-es kiadás 16.2 MaDaMaS kiértékelő felülete
16 - 29
16.2.8.5 “Ereignisverteilung” (Eseményeloszlás) kiértékelési lap
Az “Eseményeloszlás” (“Ereignisverteilung”) kiértékelési lap diagramján minden olyan eseményfajtát felsorol a
gép (lásd a 16.1.1.1 szakaszt), amelyek a kiértékelési időszak alatt (a teljes megtekintés időtartama alatt) léptek
fel.
Minden egyes előfordult eseménynél a gép megjeleníti az időtartamot és a darabszámot. Azon felül a
hozzátartozó oszlopdiagramon megjeleníti a kiértékelési időszakra vonatkoztatott időbeli részesedést, és azt
az időrészesedést (előfordulási gyakoriságot), amennyivel az esemény a fellépett események teljes
darabszámából kiveszi a részét.
Így pl. előfordulhat, hogy valamely esemény nagyon ritkán lép fel, de ugyanakkor igen nagy az időbeli
részesedése. Másrészről, létezhetnek gyakran fellépő események, amelyeknek azonban időben véve nincs
nagy jelentőségük. Ezáltal mindenek előtt szervezeti okok által megszabott üzemleállásokat lehet felvenni és
lehet meghozni azok kiküszöbölésére szolgáló rendszabályokat.
Az “Eseménylista” (“Ereignisliste”) kiértékelési lapot a “Rendelkezésreállás” (“Verfügbarkeit”) diagramjáról lehet
felhívni. Az csak egyes állomásoknál lehetséges.
- Egy állomás “Ereignisverteilung” (Eseményeloszlás) kiértékelési lapjának felhívása
● Kattintson rá a kívánt állomás “Rendelkezésreállás” (“Verfügbarkeit”) diagramján lévő sárga
oszlopra (lásd a 16.2.5 ábrát).
Megjelenik a választott állomás eseményeloszlása (lásd a 16.2.6 ábrát).

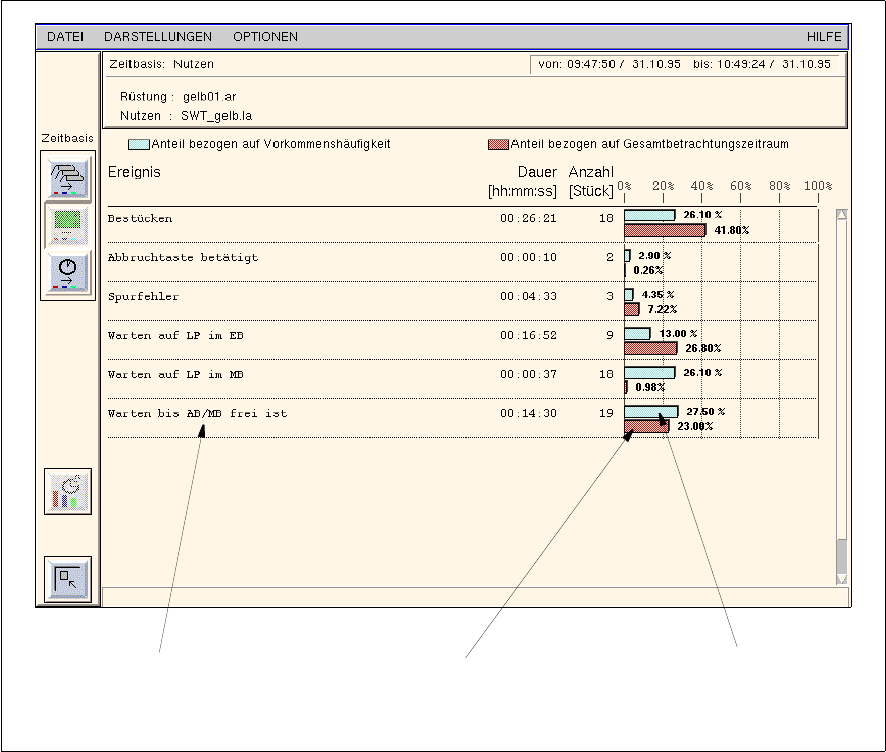

16.2.6 ábrát Valamely állomásnál a “Ereignisverteilung” (Eseményeloszlás) kiértékelő felület - kiértékelési lap
Az esemény kiértékelési
időszakra vonatkoztatott
időrészesedése
Az esemény fellépett
események összes számára
vonatkoztatott részesedése
Esemény
16 MaDaMaS Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
16.2 MaDaMaS kiértékelő felülete 501.xx jelű szoftver változat 99/1-es kiadás
16 - 30
Magyarázat az “Ereignisverteilung” (Eseményeloszlás) diagramhoz:
A kiértékelési időszakban fellépett minden eseményre egy külön sort jelenít meg a gép. Mindegyik sor három
hasábra és egy oszlopdiagramra oszlik.
1. hasáb: Ereignis (Esemény)
Az esemény neve
2. hasáb: Dauer [std:min:sec] (Időtartama [óra:perc:szek])
Teljes időtartam (valamennyi idő
Σ
-e), amelyet az állomás az eseményre
használt el
3. hasáb: Anzahl (Darabszám)
A fellépett esemény darabszáma
Balkendiagramm (Oszlopdiagram):
a felső (kék) oszlop az eseménynek a fellépett események teljes
darabszámában viselt részesedését ábrázolja (előfordulási gyakoriság).
Az alsó (piros) oszlop az esemény kiértékelési időszakra vonatkoztatott
időrészesedését ábrázolja.
TÁJÉKOZTATÁS
Ha netán több esemény lépne fel, mint amennyi a megjelenítő területen ábrázolható, a jobb szélen egy
görgetősáv jelenik meg, amellyel el lehet tolni az ábrázolási területet.
- “Ereignisverteilung” (Eseményeloszlás) kiértékelési lap befejezése
● Kattintson rá a ikonra
Ismét megjelenik a “Rendelkezésreállás” (“Verfügbarkeit”) kiértékelési lapja.
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 16 MaDaMaS
501.xx jelű szoftver változat 99/1-es kiadás 16.2 MaDaMaS kiértékelő felülete
16 - 31
16.2.8.6 “Ereignisliste” (Eseménylista) kiértékelési lap
Az “Eseménylista” (“Ereignisliste”) kiértékelési lap diagramján látható a választott állomás által megtermelt
összes NYÁK lap. Mindegyik NYÁK lapnál fel vannak sorolva a gyártáskor fellépett események. Csak olyan
események vannak feltüntetve, amelyek a “Megszakítás” vagy “Üzemzavar” (“Unterbrechung” vagy “Störung”)
állapothoz vannak hozzárendelve.
Az “Eseménylista” (“Ereignisliste”) kiértékelési lapot a “Rendelkezésreállás” (“Verfügbarkeit”) diagramjáról lehet
felhívni. Az csak egyes állomásoknál lehetséges.
- Egy állomás “Ereignisliste” (Eseménylista) kiértékelési lapjának felhívása
● Kattintson rá a kívánt állomás “Rendelkezésreállás” (“Verfügbarkeit”) diagramja alatti mező olyan
részére, ahol nincs szöveg (lásd a 16.2.5 ábrát).
Megjelenik a választott állomás eseménylistája (lásd a 16.2.7 ábrát).
16.2.7 ábrát Valamely állomásnál a “Ereignisliste” (Eseménylista) kiértékelő felület - kiértékelési lap
Esemény
