Üzemeltetési Útmutató, UNIX gépsorvezérlő számí tógép 16 MaDaMaS 501.xx jelű szoftver változat 99/1-es kiadás 16.2 MaDaMaS kiértékelő felülete 16 - 31 16.2.8.6 “Erei gnisliste” (Es eményli sta) k iértékelési lap Az “E se…
16 MaDaMaS Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
16.2 MaDaMaS kiértékelő felülete 501.xx jelű szoftver változat 99/1-es kiadás
16 - 30
Magyarázat az “Ereignisverteilung” (Eseményeloszlás) diagramhoz:
A kiértékelési időszakban fellépett minden eseményre egy külön sort jelenít meg a gép. Mindegyik sor három
hasábra és egy oszlopdiagramra oszlik.
1. hasáb: Ereignis (Esemény)
Az esemény neve
2. hasáb: Dauer [std:min:sec] (Időtartama [óra:perc:szek])
Teljes időtartam (valamennyi idő
Σ
-e), amelyet az állomás az eseményre
használt el
3. hasáb: Anzahl (Darabszám)
A fellépett esemény darabszáma
Balkendiagramm (Oszlopdiagram):
a felső (kék) oszlop az eseménynek a fellépett események teljes
darabszámában viselt részesedését ábrázolja (előfordulási gyakoriság).
Az alsó (piros) oszlop az esemény kiértékelési időszakra vonatkoztatott
időrészesedését ábrázolja.
TÁJÉKOZTATÁS
Ha netán több esemény lépne fel, mint amennyi a megjelenítő területen ábrázolható, a jobb szélen egy
görgetősáv jelenik meg, amellyel el lehet tolni az ábrázolási területet.
- “Ereignisverteilung” (Eseményeloszlás) kiértékelési lap befejezése
● Kattintson rá a ikonra
Ismét megjelenik a “Rendelkezésreállás” (“Verfügbarkeit”) kiértékelési lapja.
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 16 MaDaMaS
501.xx jelű szoftver változat 99/1-es kiadás 16.2 MaDaMaS kiértékelő felülete
16 - 31
16.2.8.6 “Ereignisliste” (Eseménylista) kiértékelési lap
Az “Eseménylista” (“Ereignisliste”) kiértékelési lap diagramján látható a választott állomás által megtermelt
összes NYÁK lap. Mindegyik NYÁK lapnál fel vannak sorolva a gyártáskor fellépett események. Csak olyan
események vannak feltüntetve, amelyek a “Megszakítás” vagy “Üzemzavar” (“Unterbrechung” vagy “Störung”)
állapothoz vannak hozzárendelve.
Az “Eseménylista” (“Ereignisliste”) kiértékelési lapot a “Rendelkezésreállás” (“Verfügbarkeit”) diagramjáról lehet
felhívni. Az csak egyes állomásoknál lehetséges.
- Egy állomás “Ereignisliste” (Eseménylista) kiértékelési lapjának felhívása
● Kattintson rá a kívánt állomás “Rendelkezésreállás” (“Verfügbarkeit”) diagramja alatti mező olyan
részére, ahol nincs szöveg (lásd a 16.2.5 ábrát).
Megjelenik a választott állomás eseménylistája (lásd a 16.2.7 ábrát).

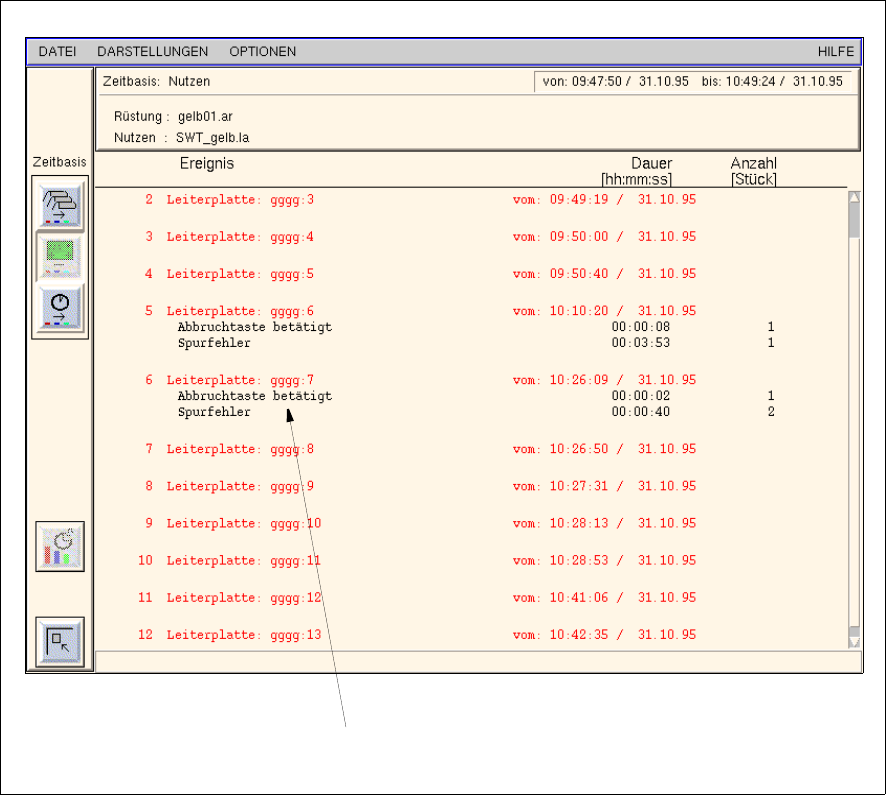

16.2.7 ábrát Valamely állomásnál a “Ereignisliste” (Eseménylista) kiértékelő felület - kiértékelési lap
Esemény
16 MaDaMaS Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
16.2 MaDaMaS kiértékelő felülete 501.xx jelű szoftver változat 99/1-es kiadás
16 - 32
Magyarázat az Ereignisliste (Eseménylistához):
A kiértékelési időszakban fellépett minden eseményre egy három hasábos külön sort jelenít meg a gép.
1. hasáb: Ereignis (Esemény)
Az esemény neve (üzemleállás oka)
2. hasáb: Dauer [hh:min:ss] (Időtartama [óra:perc:szek])
az esemény (az állomás üzemleállásának) időtartama a NYÁK lap
feldolgozása alatt, órákban/percekben/másodpercekben megadva
3. hasáb: Anzahl [Stück] (Darabszám [darab])
Az esemény felépésének darabszáma a NYÁK lap feldolgozása alatt
- “Ereignisliste” (Eseménylista) kiértékelési lap befejezése

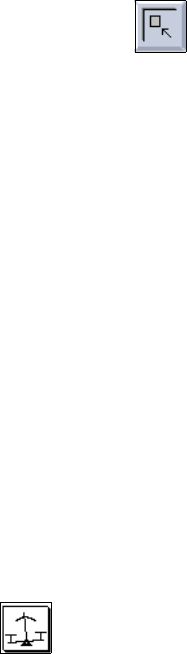

● Kattintson rá a ikonra
Ismét megjelenik a “Rendelkezésreállás” (“Verfügbarkeit”) kiértékelési lapja.
16.2.8.7 “Anlagenabbild” (Berendezésábra) kiértékelési lap
A “Berendezésábra” (“Anlagenabbild”) kiértékelési lap diagramján látható, hogy az egyes állomások különböző
állapotainak ideje hogyan részesedik a beállított kiértékelési időtartamból (=időalapból). Azonfelül itt vannak
felsorolva az általános információk és gyártási mutatók is.
A berendezésábra mindenekelőtt a kezelőszemélyzet számára bír jelentőséggel, mivel itt fontos információk
láthatók az összes állomásról és ezáltal kellő időben fel lehet ismerni a hibák súlypontjait és az aszimmetrikus
terheléseket.
A “Berendezésábra” (“Anlagenabbild”) kiértékelési lapot a “Rendelkezésreállás” (“Verfügbarkeit”) diagramjából
lehet felhívni. A felhivás valamennyi állomásnál lehetséges.
- Valamennyi állomásra érvényes “Anlagenabbild” (Berendezésábra) kiértékelési lap felhívása
● A Teljes áttekintésen kattintson rá az “Rendelkezésreállás” (“Verfügbarkeit”) diagramon lévő
ikonra.
Megjelenik a berendezésábra, és rajta a gépsor valamennyi állomása (lásd a 16.2.8 ábrát).
