Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 16 MaDaMaS
501.xx jelű szoftver változat 99/1-es kiadás 16.2 MaDaMaS kiértékelő felülete
16 - 35
- “Anlagenabbild” (Berendezésábra) kiértékelési lap befejezése
● Kattintson rá a ikonra
A “Rendelkezésreállás” ill. “Teljes áttekintés” (“Verfügbarkeit” ill. “Gesamtübersicht”) kiértékelési
lap jelenik meg ismét.
16.2.9 “Leistung” (Teljesítmény) kiértékelési lap
A SIPLACE gépek megítélésének lényeges kritériuma a számított beültetési teljesítmény. A beültetett
alkatrészek abszolut száma mellett jelentőséggel bír a ténylegesen elért teljesítmény és az elméletileg
lehetséges teljesítmény viszonya is.
Ezt a relatív teljesítményt a következő képlet alapján számítjuk ki:
A “Teljesítmény” (“Leistung”) diagram alatt látható, hogy az utolsó NYÁK lap hány perccel előbb lett készre
szerelve (lásd a 16.2.9.1 szakaszt) is. Azonfelül megadja a gép elméleti teljesítményét és a tényleges
teljesítményét, valamint az óránként gyártott NYÁK lapok darabszámát.
A “Teljesítmény” (“Leistung”) kiértékelési lap szólhat az egész gépsorról és az összes beültető állomásról is.
- A gépsor “Leistung” (Teljesítmény) megadó kiértékelési lap felhívása
● Jelölje ki az állomány DARSTELLUNG --> Gesamtübersicht (ÁBRÁZOLÁS --> Teljes áttekintés)
menüpontot.
Megjelenik a “Teljes áttekintés” (“Gesamtübersicht”) kiértékelési lap a “Teljesítmény” (“Leistung”)
diagrammal (lásd a 16.2.1 ábrát).
LP Anzahl
(NYÁK lapok
darabszáma)
[Stück]
([darab])
azon NYÁK lapok darabszáma, amelyek az elindítás időpontja óta (ez
az Info területen van megadva - lásd a 16.2.8 ábrát) az állomáson
keresztülhaladtak.
BE Gesamt
(Össz BE)
[Stück]
([darab])
azon alkatrészek darabszáma, amelyeket az álllomás az elindításának
időpontja óta beültetett.
Identf.
(Azonos. hiba)
[Stück] / [%]
([darab] / [%])
az azonosítási hibák darabszáma, amelyek az elindítás időpontja óta az
állomáson felléptek.
Vakuf.
(Vák.hiba.)
[Stück] / [%]
([darab] / [%])
a vákuumhibák darabszáma, amelyek az elindítás időpontja óta az
állomáson felléptek.
Rüstung
(Szerszámozás)
az állomáson pillanatnyilag aktuális szerszámozás neve
Nutzen
(Tábla)
az illető állomáson pillanatnyilag feldolgozott NYÁK-lap típus neve
gépsor mért teljesítménye
Rel. teljesítmény [%] = 100 x
elméleti teljesítmény
16 MaDaMaS Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
16.2 MaDaMaS kiértékelő felülete 501.xx jelű szoftver változat 99/1-es kiadás
16 - 36
- Valamennyi beültető állomásra érvényes “Leistung” (Teljesítmény) kiértékelési lap felhívása
● Jelölje ki az állomány DARSTELLUNG --> Leistung (ÁBRÁZOLÁS --> Teljesítmény)
menüpontot.
Vagy:
● A teljes áttekintésen, a “Teljesítmény” (“Leistung”) diagramon kattintson rá a kék oszlopra.
Megjelenik az összes beültető állomásra érvényes “Teljesítmény” (“Leistung”) diagram (lásd a
16.2.9 ábrát)

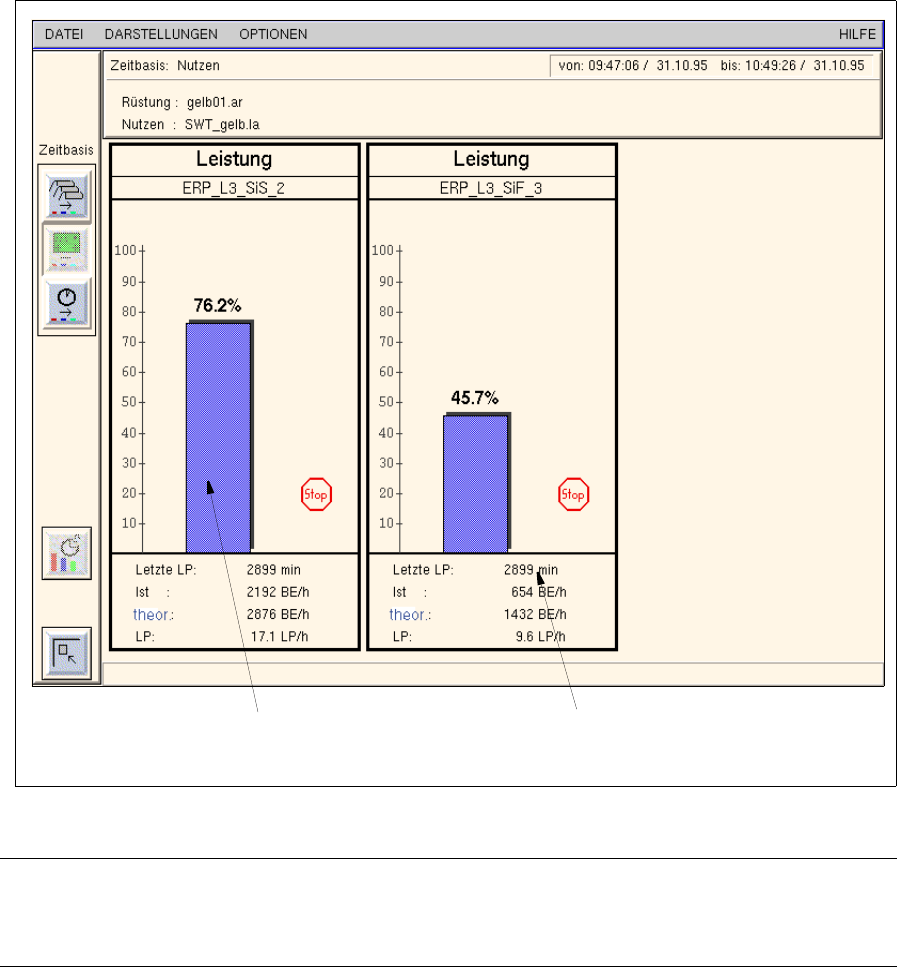

16.2.9 ábrát Kiértékelő felület - “Leistung” (Teljesítmény) kiértékelési lap az összes állomásra
TÁJÉ KOZTATÁS
Ha netán több állomás lenne a gépsorban, mint amennyit a megjelenítő területen ábrázolni lehet, az
Info sor felett egy förgetősáv jelenik meg, amellyel az ábrázolási terület eltolható.
Az állomás relatív teljesítményére
vonatkozó oszlopok
Megadás az utolsó NYÁK lap készre
szerelése/félbeszakítás óta eltelt időtartamra
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 16 MaDaMaS
501.xx jelű szoftver változat 99/1-es kiadás 16.2 MaDaMaS kiértékelő felülete
16 - 37
16.2.9.1 “Letzte LP” (Utolsó NYÁK lap) kiértékelési lap
Az “Utolsó NYÁK lap” (“Letzte LP”) kiértékelési lap az egész gépsorra és a gépsor mindegyik állomására
megmutatja percekben azt az időt, amely az utolsó NYÁK lap készre szerelésének időpontjától (vagy a szerelés
félbeszakításától) számítva telt el.
A ikon akkor jelenik meg a “Teljesítmény” (“Leistung”) diagramon, ha az utolsó NYÁK lap készre
szerelésétől/a szerelés félbeszakításától vett idő a “Timeout”-ra a határértékek alatt beállított érték felett van
(lásd a 16.2.4.1 szakasz-t). Az állomás áll.
Az “Utolsó NYÁK lap” (“Letzte LP”) kiértékelési lap azért bír jelentőséggel, mert valamennyi adatot csak akkor
lehet aktualizálni, ha új NYÁK lap lett készre szerelve. Megadása az egész gépsorra, és az összes beültető
állomásra is lehetséges.
- A gépsor “Letzte LP” (Utolsó NYÁK lap) megadó kiértékelési lap felhívása
● Jelölje ki az állomány DARSTELLUNG --> Gesamtübersicht (ÁBRÁZOLÁS --> Teljes áttekintés)
menüpontot.
Megjelenik a “Teljes áttekintés” (“Gesamtübersicht”) kiértékelési lap.
A “Teljesítmény” (“Leistung”) diagram alatt található mezőben megjelenik az egész gépsorra
érvényes “Utolsó NYÁK lap” (“Letzte LP”) kiértékelés (lásd a 16.2.1 ábrát).
- Valamennyi állomásra érvényes “Letzte LP” (Utolsó NYÁK lap) kiértékelési lap felhívása
● Jelölje ki az állomány DARSTELLUNG --> Leistung (ÁBRÁZOLÁS --> Teljesítmény)
menüpontot.
Vagy:
● A teljes áttekintésen, a “Teljesítmény” (“Leistung”) diagramon kattintson rá a kék oszlopra.
Megjelenik az összes beültető állomásra érvényes “Teljesítmény” (“Leistung”) diagram.
A “Teljesítmény” (“Leistung”) diagram alatt található mezőben látható a minden állomásra
érvényes azon idő, amely az utolsó NYÁK lap készreszerelése/szerelésének félbeszakítása óta
telt el (lásd a 16.2.9 ábrát).
