3 Desktop (törzsablak)
3.1 Bevezetés
Az Üzemeltetési Útmutató ezen fejezetében tárgyaljuk a munkaasztal (törzsablak) felépítését, funkcióját és
kezelését. A munkaasztal képezi az egész LR rendszer kezelő felületét és az LR szoftver betöltése után válik
láthatóvá (lásd a 2 fejezetet a 2.1.1 szakaszát).
3.1.1 A munkaasztal (Desktop) felépítése
A munkaasztal a képernyő egész felületét kitölti és mérete nem változtatható. A munkaasztal kinézetét az
határozza meg, hogy az LR programot
programozó
avagy
vezérlő üzemben (Programmierbetrieb
avagy
Steuerbetrieb)
indítjuk-e el. A módot már az LR szoftver telepítésekor rögzíti a gép (lásd a 1 fejezetet), de az
OPTIONEN (OPCIÓK) menü segítségével át is lehet kapcsolni (lásd a 3.2.1.2 szakaszt). A beállított felhasználói
módtól függően a munkaasztalon az eszközök segítségével különböző feladatok teljesíthetők.
-
Programozó üzemben
(Programmierbetrieb)
a munkaasztalon valamennyi eszköz az alkalmazó
rendelkezésére áll, hogy segítségükkel teljes mértékben definiálni lehessen valamely terméket, és
hogy annak termelését irányítani lehessen.
-
Vezérlő üzemben (Steuerbetrieb)
a munkaasztalon a gép csak azokat az eszközöket bocsájtja az
alkalmazó rendelkezésére ikonok formájában, amelyekre a termeléshez (irányításhoz) szüksége van.
A többi eszköz a “PRODUKT” és “PRODUKTIONSMITTEL” (“TERMÉK” és “GYÁRTÓESZKÖZ”)
menük menüpontjai útján aktivizálhatók (lásd a 3.2.1.4 és 3.2.1.5 szakaszokat).
3 Desktop (törzsablak) Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
3.1 Bevezetés 501.xx jelű szoftver változat 99/1-es kiadás
3-4

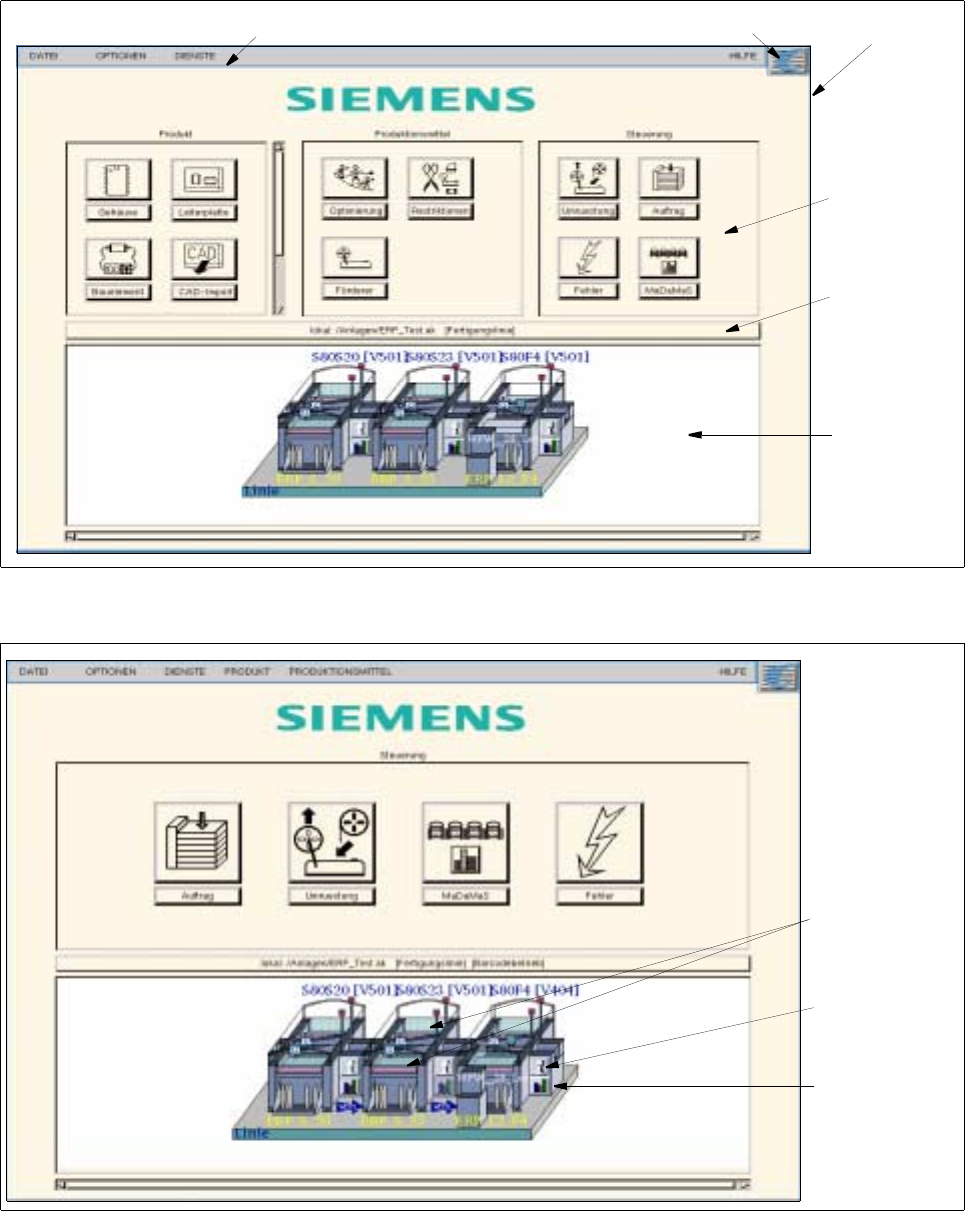

3.1.1 ábrát A munkaasztal felépítése programozó üzemben
3.1.2 ábrát A munkaasztal felépítése vezérlő üzemben
Munkaasztal menüsora SMD rajzjel
Fő menü
Fő csoport
Gépsor
kiválasztó
gomb
Megjelenítő
terület
(gépsor
aktuális
konfigurációja)
Szállítómű
területei
“i” szimbólum az
automatikus
vezérlőre
Oszlopdiagram
szimbólum a
MaDaMaS-ra
