3 Desktop (törzsablak) Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
3.2 Desktop (Munkaasztal) kezelő felülete 501.xx jelű szoftver változat 99/1-es kiadás
3-14
- Netzwerkkonfiguration ändern (Hálózati konfiguráció módosítása)
Ezzel a menüopcióval lehet elindítani közvetlenül a “Network Configuration Manager” (Hálózati
Konfigurálás Kezelője)
programot a hálózat konfigurálása végett. Ezért ezen opció kiválasztása
különleges óvatosságot kíván. Jó, ha a kezelő a program elindítása előtt már tudja, hogy a helyes
konfiguráláshoz mely opciókat kell kiválasztania.
A “Network Configuration Manager”-t főként a LAN csatlakozás (a LAN kártya kimenetének)
konfigurálására használják.
● Kattintson rá az OPTIONEN --> Netz --> Netzwerkkonfiguration ändern (OPCIÓK --> Hálózat -
-> Hálózati konfiguráció módosítása) pontra.
Megnyílik a “Change network configuration” (Hálózati konfiguráció megváltoztatása) UNIX ablak
ás felette a “Network Configuration Managers” (Hálózati Konfigurálás Kezelője) főablaka. A
megjelenítő területen a hálózat aktuális konfigurációja grafikusan ábrázolva látható (lásd az alább
következő ábrát).
A hálózati konfigurációban módosításokat a megjelenítő területen a megfelelő hálózati elem
kiválasztásával ás a menüopciók segítségével lehet végezni.
Az alább következő példában taglaljuk a LAN csatlakozás konfigurálásánál követendő eljárási módot.
● A megjelenítő területen kattintson rá a kívánt LAN kártya beírt értékére (lásd az ábrát fenn).
A beírt érték sötétítéssel van megjelölve.
● A Hardware (Hardver) menüben válassza ki a Modify hardware configuration (Hardware
konfiguráció módosítása)
menüopciót.
Megnyílik a LAN csatlakozás beállításához használandó ablak.
Beírás a LAN
kártyánál
Nyíl billentyű
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 3 Desktop (törzsablak)
501.xx jelű szoftver változat 99/1-es kiadás 3.2 Desktop (Munkaasztal) kezelő felülete
3-15
● A megfelelő nyíl billentyűkkel állítsa be a kívánt csatlakozást (ill. kábeltípust), az I/O címet és a
megszakítást.
● OK-val erősítse meg a beállításokat.
Az ablak bezáródik és megnyílik az utána következő Info ablak.
● Zárja be az Info ablakot OK-val. Megjelenik a következő párbeszéd ablak.
● Zárja be a párbeszéd ablakot OK-val.
TÁJÉ KOZ TATÁS
A Hardware (Hardver) menüben a View hardware configuration menüopció segítségével lehet
megjeleníteni a kiválasztott LAN kártya hardver konfigurációját.
● A “Network Configuration Managers” befejezéséhez kattintson rá a HARDWARE --> Exit
(HARDVER --> Exit) pontjára.
Az alább következő párbeszéd ablak nyílik meg.
● A kérdést erősítse meg Yes (Igen)-szel.
A párbeszéd ablak bezáródik és megnyílik a “Unix kernel relink” (Unix kernel újbóli
hozzákapcsolása) UNIX ablak.
● Az ilyenkor pár perc múlva bekövetkező “Do you want this kernel to boot by default”
(Bekapcsoláskor ez a kernel bootoljon) és und “Do you want the kernel enviroment rebuilt” (Újra
fel akarja építeni a kernel környezetét) kérdést válaszolja meg y-al és RETURN-nel.
● Zárja be a “Unix kernel relink” (Unix kernel újbóli hozzákapcsolása) UNIX ablakot RETURN-nel.
● Bezáródik a “Network Configuration Manager” (Hálózati Konfigurálás Kezelője) főablak és a
párbeszéd ablak.
Már csupán a “Change network configuration” (Hálózati konfiguráció megváltoztatása) UNIX
ablak látható.
● Hagyja el a UNIX ablakot RETURN-nel.
● “Állítsa le” (“runterfahren”) a számítógép rendszert a főmenü Shutdown funkciójával és azt
követően “indítsa be” (“hochfahren”) újra.
A gépsorvezérlő számítógép rendszer az új hálózati konfigurációval fog elindulni.
Ellenőrizze, hogy az adapter az imént
beadott konfigurációra van-e állítva.
OK
Az alább következő termék módosítása sikeresen
végbement
3Com EtherLink III ISA Combo (3C509-COMBO)
OK Súgó
A Unix kernelt újra hozzá kell
kapcsolni, hogy az itt végzett
módosítások hatályba lépjenek.
A kernelt most akarja újra
hozzákapcsolni?
Igen Nem
3 Desktop (törzsablak) Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
3.2 Desktop (Munkaasztal) kezelő felülete 501.xx jelű szoftver változat 99/1-es kiadás
3-16
- GF-Handling (GF kezelés)
E menüpont alatt a következő menüopciók vannak összefogva: “GF programkönyvtár telepítése”, “GF
programkönyvtár konvertálása”, “GF szám helyettesítése” és “Hasonlóságkeresés” (“GF-Bibliothek
installieren”, “GF-Bibliothek konvertieren”, “GF-Nummer ersetzen” és “Ähnlichkeitssuche”).
- GF-Bibliothek installieren (GF programkönyvtár telepítése)
E menüopció segítségével lehet telepíteni új GF programkönyvtárat a floppyról a “Stammdaten”
(Törzsadatok) könyvtárban. Ilyenkor a “Stammdaten/GF-Bibliothek” (Törzsadatok /GF
programkönyvtár) nevű könyvtárban már meglévő összes szabványos tokforma (1...1499-es
tartomány) átiródik.
● Kattintson rá az OPTIONEN --> GF-Handling --> GF-Bibliothek installieren (OPCIÓK --> GF
kezelés --> GF programkönyvtár telepítése) pontra.
A következő párbeszéd ablak nyílik meg.

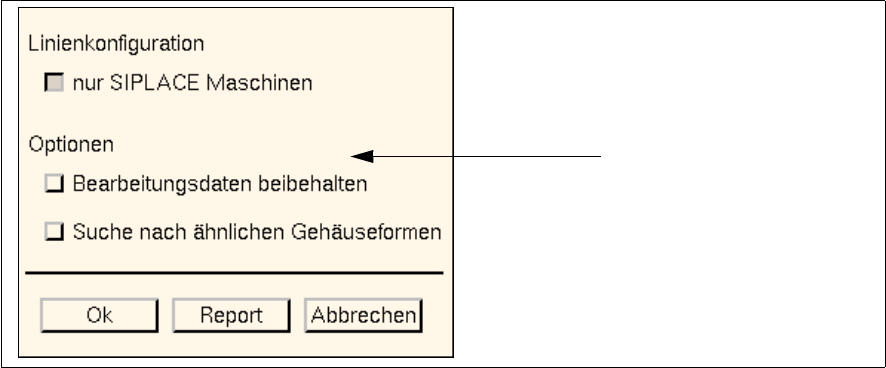

Beállítási lehetőségek az új GF programkönyvtár telepítése előtt
Linienkonfiguration (Gépsor konfiguráció)
- nur SIPLACE Maschinen (csak SIPLACE gépek)
Alapbeállításként a nur SIPLACE Maschinen gomb van aktivizálva. Ezt a beállítást a gép megtartja,
ha az aktív gépsorban kizárólag SIPLACE automaták találhatók.
Ha a gépsor egy vagy több HS-180-as automatából áll, a nur SIPLACE Maschinen gombot
deaktivizálni kell.
Optionen (Opciók)
- Bearbeitungsdaten beibehalten (Megmunkálási adatok megtartása)
Ha ezt a gombot aktivizáljuk, a gép csak a szabványos tokformák optikai adatait írja felül.
Ha a gomb deaktiválva van (alapbeállítás), a gép a szabványos tokformák optikai és megmunkálási
adatait írja felül.
- Suche nach ähnlichen Gehäuseformen (Hasonló tokformák keresése)
Ha ezt a gombot aktiváljuk, a gép az új GF programkönyvtár telepítése után önmagától
összehasonlítja a vevő saját tokformáit (GF sz.
>
1500) az új szabványos tokformákkal, hogy vannak-
e köztük hasonlóak.
Ha ez a gomb deaktiválva van (alapbeállítás), a gép nem végez hasonlósági összehasonlítást.
Beállítási tartomány
