AS-1766
12
2. 高速安装头吸取元件尺寸(吸取15个时)
Fig. 2.1
12 点吸取时的元件尺寸
3 点 (9 点) 吸取时的元件尺寸
Table 2.1 Table 2.2
尺寸 A 尺寸 B 尺寸 A 尺寸 B
5.4 0.5 10.0 2.2
5.2 1.3 9.4 2.4
5.0 1.9 8.8 2.6
4.8 2.4 8.2 2.8
4.6 3.0 7.6 3.0
4.5 3.3 7.1 3.2
4.4 3.6 6.5 3.4
4.2 4.2 5.9 3.6
4.0 4.7 5.3 3.8
3.8 5.3 4.7 4.0
3.6 5.9 4.2 4.2
3.4 6.5 3.6 4.4
3.2 7.1 3.3 4.5
3.0 7.6 3.0 4.6
2.8 8.2 2.4 4.8
2.6 8.8 1.9 5.0
2.4 9.4 1.3 5.2
2.2 10.0 0.5 5.4
注 : 限定
φ6 以下的高速吸嘴使用的元件。
1112-001
AS-1766
13
3. 元件贴装条件
(1) 吸嘴形状
接近先装元件或障碍物贴装元件时，吸嘴的形状成为限制条件之一。
关于吸嘴的形状，请参照 “吸嘴类型一览表” 章节。
(2) 考虑元件贴装位置时的元件邻接间隔
注 : (a) Fig. 3.1表示吸嘴未从元件外形出来时的状态。
另外，未考虑贴装元件时锡膏和粘合剂等导致的元件贴装偏
离。
(b) “A ∼ H” 表示包含各元件的偏差的最大尺寸，将各元件的最小
邻接间隔(a、b、c) 定为 “0.2mm” 大小。
(c) 元件贴装点1和元件贴装点3的最小邻接贴装位置数据定为
“X方向数据 = + Min. 0.2mm”。
(Y方向数据无关)
(d) 元件贴装点1和元件贴装点2的最小邻接贴装位置数据定为
“Y方向数据 = + Min. 0.2mm”。
(X方向数据无关)
(e) 元件贴装点2和元件贴装点3的最小邻接贴装位置数据请参考
Fig. 3.1计算。

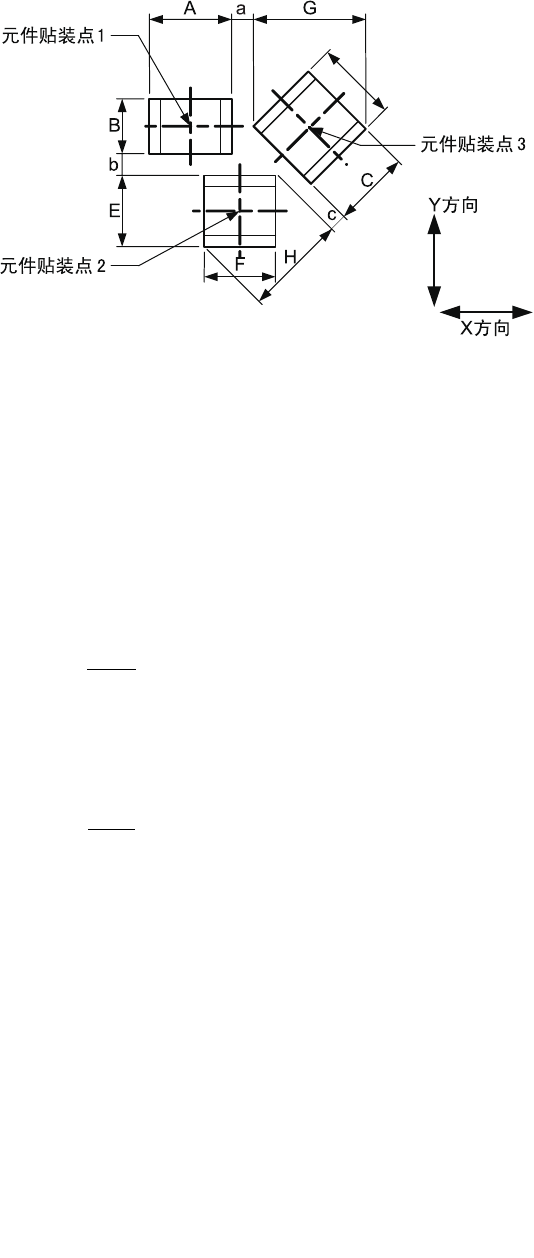

Fig. 3.1
A + G
2
B + E
2
1112-001
AS-1766
14
(3) 与障碍物的最小接近临界距离
• 障碍物 (参照各部截面图) 与吸嘴或元件的最小接近临界距离为
“0.5mm” 以上。另外，“线路板上面” 成为基准。
单位 : mm
Fig. 3.2 滑道部截面图
