AS-1766 5 项 目 内 容 高速安装头 多功能安装头 (1) 适用元件 大小 : 0.4 × 0.2 ∼ 44 × 44mm 厚度 : Max. 12.7mm 引脚间距 : 0.3mm 间 距以上 引脚宽 : Min. 0.1mm 引脚长 : Min. 0.20mm 注 : 根据机械的特性及形状等， 有无法使用的元件。 (1) 适用元件 大小 : 1.0 × 0.5 ∼ 55 × 55mm 厚度 : Max. 25.4mm 引脚…
AS-1766
4
项 目 内 容

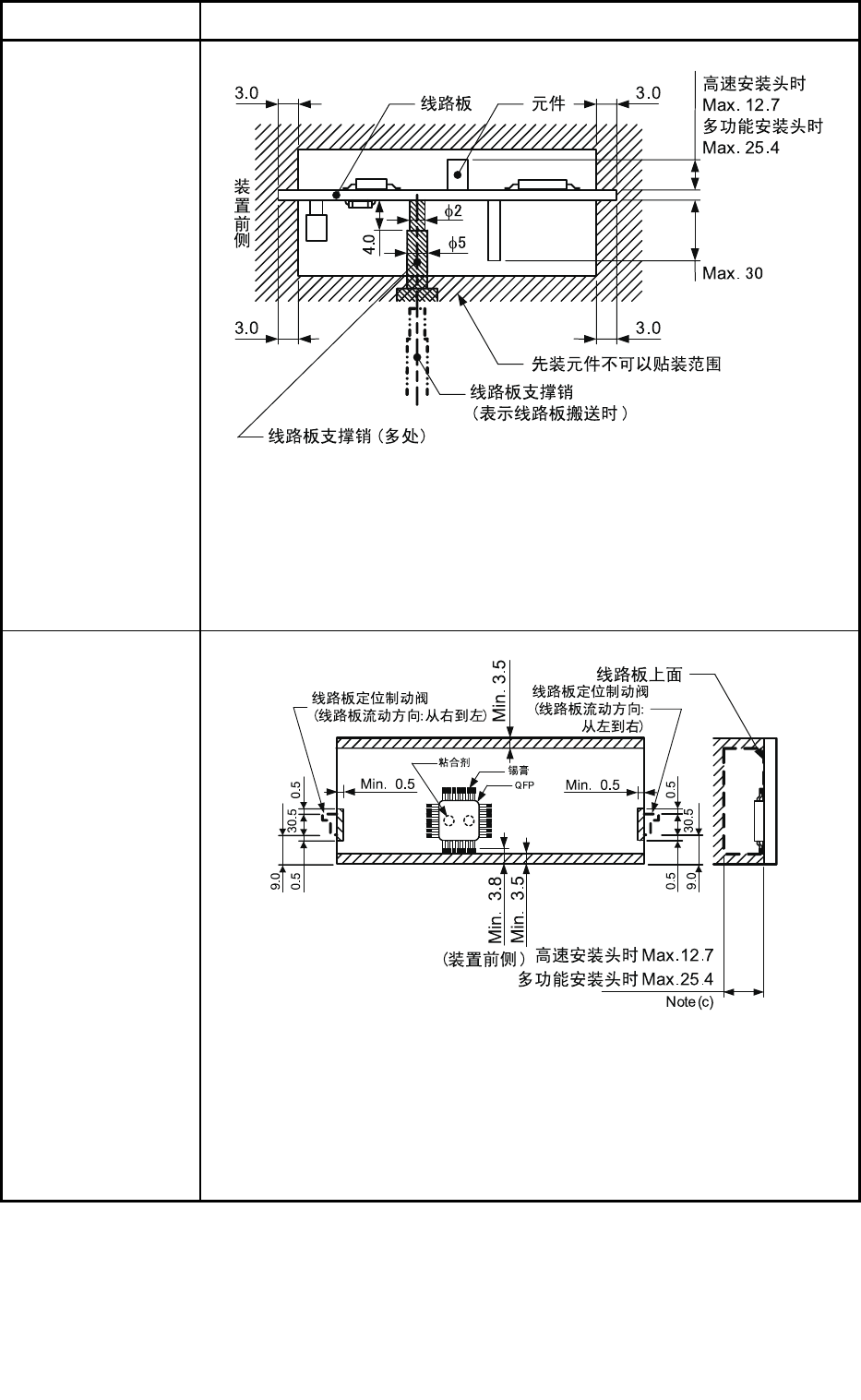

10. 贴装前的线路板
条件
(元件高度限制)
单位 : mm
注 : (a) 线路板支撑销位置可用 “10mm” 间距移动。
(b) 将线路板支撑销设定在触及不到已装元件的位置。
(c) 上图表示支撑线路板的状态。
(d) 尺寸表示设计基准尺寸。请留有富余。
11. 可以贴装范围
单位 : mm
注 : (a) 上图表示吸嘴还在元件外形内时的状态。
(b) 斜线部表示不可以贴装的范围。
孔等开口部周围 “0.5mm” 的范围成为不可以贴装的范围。
(c) 成为包括贴装元件的线路板上的最高可以贴装高度。
1112-001
AS-1766
5
项 目 内 容
高速安装头 多功能安装头
(1) 适用元件
大小 : 0.4 × 0.2 ∼ 44 × 44mm
厚度 : Max. 12.7mm
引脚间距 : 0.3mm 间距以上
引脚宽 : Min. 0.1mm
引脚长 : Min. 0.20mm
注 : 根据机械的特性及形状等，
有无法使用的元件。
(1) 适用元件
大小 : 1.0 × 0.5 ∼ 55 × 55mm
厚度 : Max. 25.4mm
引脚间距 : 0.3mm 间距以上
连接器 : Max. 100 × 26mm
注 : 根据机械的特性及形状等，
有无法使用的元件。
12. 适用元件
适用参考元件
• 圆筒元件
电阻器、电容器、二极管、其他类似形状元件
• 方形元件
电阻器、层叠电容器、线圈、
片状陶瓷滤波器、其他类似形状元件
• 异形元件
半固定电位器、微调电容器、其他类似形状元件
• IC 元件
微型扁平 IC、带引脚塑料芯片搬运器、 其他类似形状元件
• 带引脚元件
微型晶体管、小功率晶体管、
滤波器、LED、二极管、线圈、钽电容器、
铝电解电容器、其他类似形状元件
• 连接器元件
FFC/FPC 用连接器、线路板对线路板用连接器、
电线对线路板用连接器、PLCC 套管、其他类似形状元件
• BGA/CSP 元件 (选购件)
BGA、CSP、LGA、其他类似形状元件
大小 : Max. 44 × 44mm
球体直径 : Min. φ 0.13mm
球体间距 : 0.25mm 间距以上
(2) 包装规格
编带元件 JIS 规格及相当于此类规格的产品
• 纸质编带元件 (8mm 宽)
• 压纹编带元件 (8 ∼
72mm 宽)
• 带盘外径 : φ 382mm 以下
注 : 编带的
部分尺寸
有限制。
并且根据机械的特性，有无法使用的编带。
管状元件
• 装料管 : 宽 8 ∼ 60 × 厚 3 ∼ 16 × 长 400 ∼ 600mm
料盘元件
• 料盘 : 100 × 100 ∼ 323 × 136mm
(使用 JEDEC 多层盘式送料器时)
100 × 100 ∼ 330 × 230mm
(使用实际大小的多层盘式送料器时)
1112-001
AS-1766
6
项 目 内 容
高速安装头 多功能安装头
13. 安装头
可装备 2 个安装头/2 个横梁
吸嘴 : 各安装头最多 15 个
参考 : 元件吸取数 :
元件尺寸 元件
持有数
4.2 × 4.2 mm 以下
15
~ 8 × 8 mm 以下
7
~ 9 × 9 mm 以下
5
~ 10 × 10 mm 以下
4
~ 12 × 12 mm 以下
3
~ 20 × 20 mm 以下
2
~ 44 × 44 mm 以下
1
注 : 吸嘴包括高速吸嘴和中异形吸
嘴。
高速吸嘴和中异形吸嘴可以混
合使用，但中异形吸嘴根据扩
散板留两个安装间距。
高速吸嘴 :
φ6mm 以下的吸嘴，
元件尺寸 0402 ~ 20 × 20mm 用
中异形吸嘴 :
φ12mm以下的吸嘴，根据适用
元件加工的顶端
元件尺寸对应到 ~ 44 × 44mm
可装备 2 个安装头/2 个横梁
吸嘴 : 最多 3 个
参考 : 元件吸取数:
元件尺寸 26.2 × 26.2mm 以下 3
~ 55 × 55 mm 以下 2
注 : 不能满足上述条件时，元件
吸取数数为 1。
(连接器 100 × 26mm 等时)
高速安装头 多功能安装头
14. 吸嘴保管数
高速吸嘴储料器
最多可保管 15 个
中异形吸嘴储料器
最多可保管 8 个
注 : (a) 根据增设吸嘴储料器 (选
购件)，可增加保管数。
(b) 使用中异形吸嘴时，需要
中异形吸嘴储料器。
多功能吸嘴储料器
最多可保管 9 个
注 : (a) 请使用多功能吸嘴储料
器。
(b) 根据增设吸嘴储料器 (选
购件)，可增加保管数。
1112-001
