Calibration
3-45

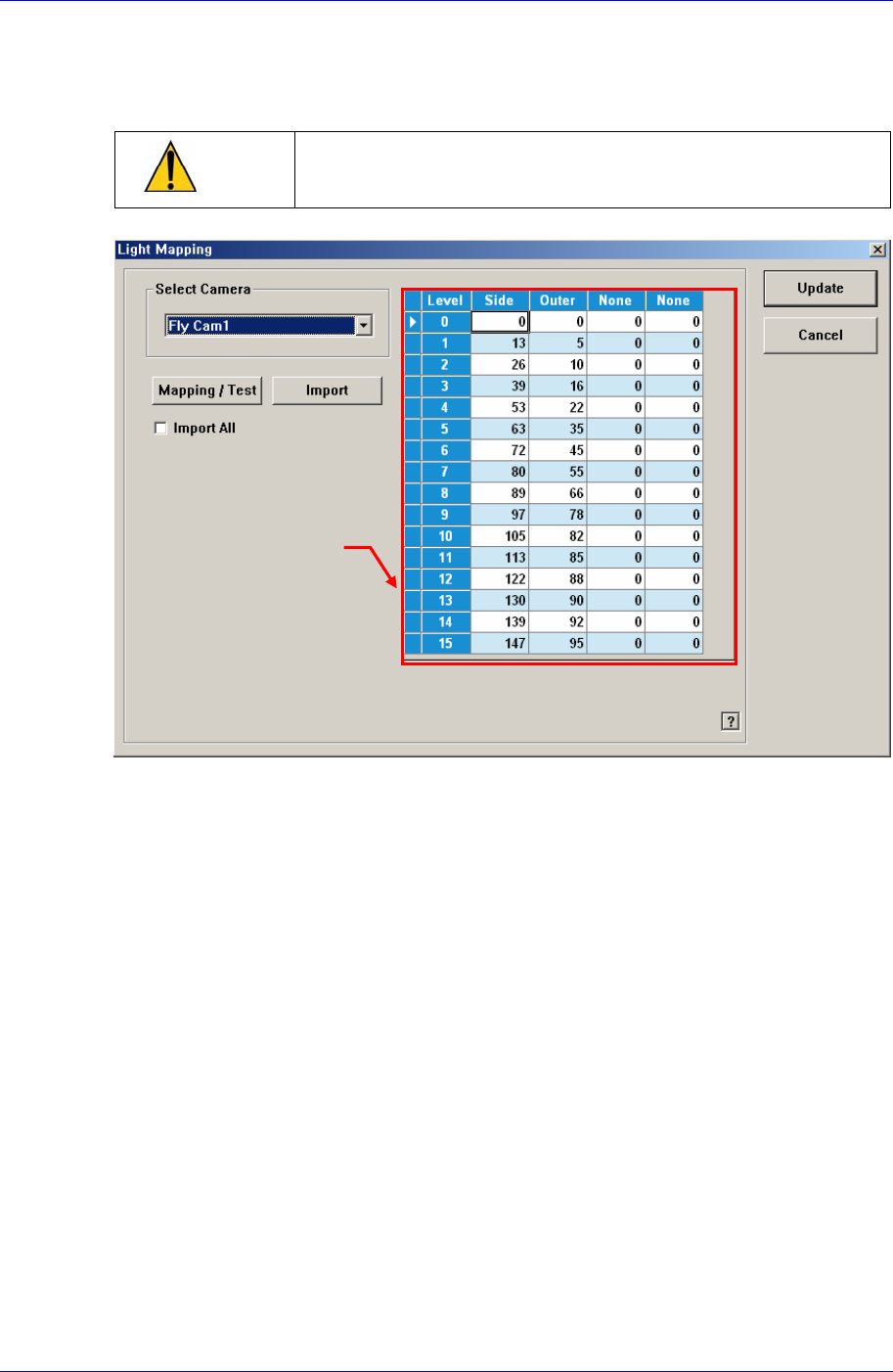

3.2.10.3. Light Mapping
校正Fly Camera的照明亮度。为了执行此校正要在ANC的1号孔中插入LightFly喷嘴
。
注意
与SM32x设备上使用的Light Mapping用喷嘴无法互换。请不
要在本设备中使用SM32x用喷嘴
<Select Camera> 组合框
因Fiducial Camera不适用Light Mapping，所以请选择要进行校正的Fly Camera。
对所有Fly Camera反复进行相同的作业。
<发光平面> 领域
指定照明 Level别亮度。
<Level> 列
表示照明的16阶段。
<Side> 列
在最高值256范围内输入各照明阶段的值。
<Outer> 列
照明输入成256 阶段值。
<Mapping/Test> 按钮
对<Select Camera> 组合框中选择的Camera执行Light Level的Test或者自动
Mapping。
Light Level
领域
Samsung Component Placer SM411 Service Manual
3-46

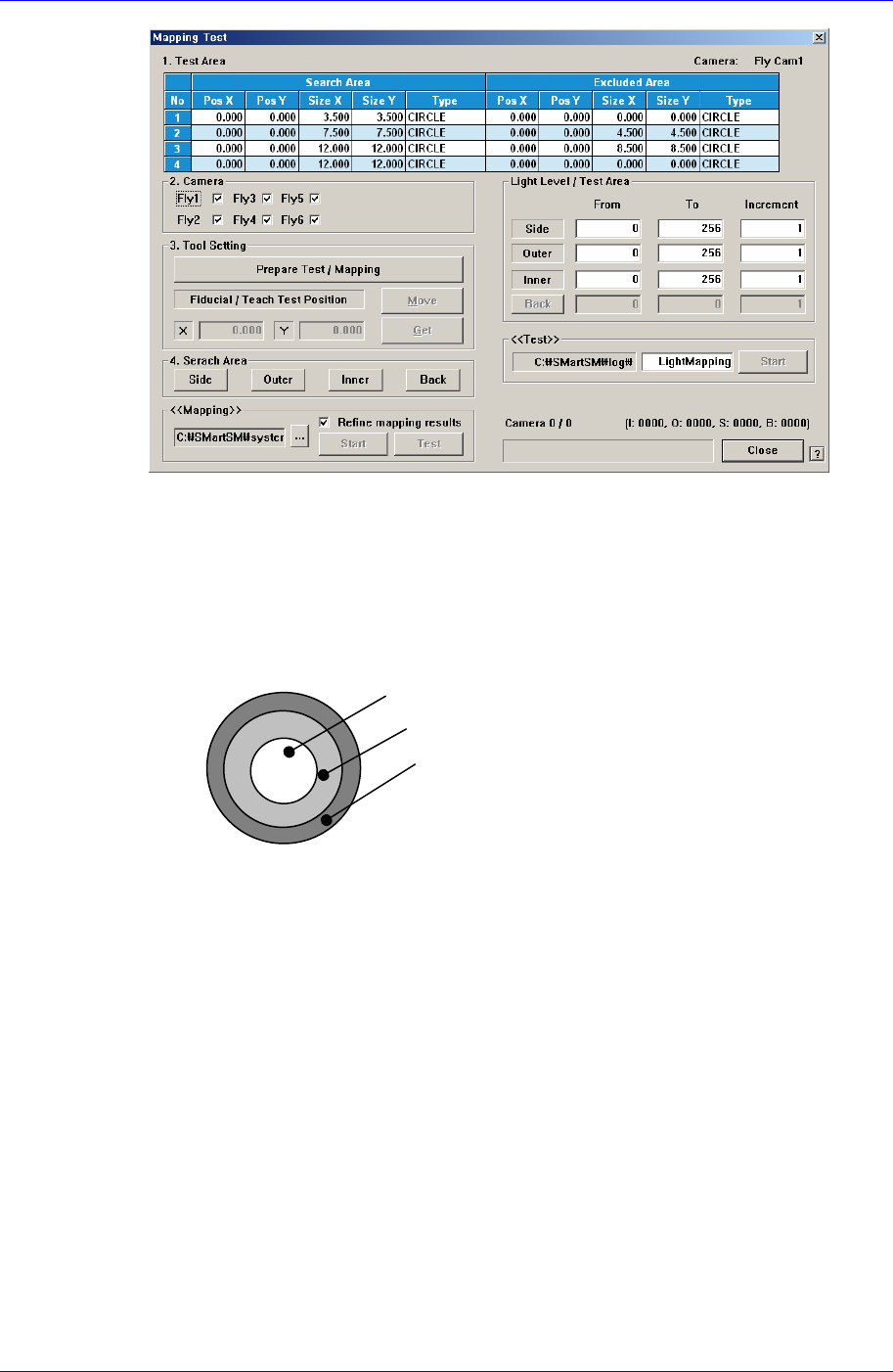

<1. 搜索区域> 领域
在检验用吸嘴指定要确认照明亮度的领域。领域最多可指定4个，同时指定
Search领域和 Excluded 领域。 即圆形指定领域。
一共有4个检验领域， Area1 ~ Area4与此相应。
自动设置值，请不要更改。
[Fix Camera用校正喷嘴底面形象]
Test Area1 = Search Area(A) – Excluded Area (B)
Test Area2 = Search Area(B)
Test Area3 = Test Area1 + Test Area2
à <No> 列
表示Test Area的一连序号。
à <Pos X> 列
表示领域中心的 X 坐标。
à <Pos Y> 列
表示领域中心的 Y 坐标。
à <Size X> 列
表示领域的X方向大小。
à <Size Y> 列
表示领域的Y方向大小。
C
B
A
Calibration
3-47
à <Type>列
指定领域的形态。
CIRCLE: 圆形领域
RECT: 四角形领域。
NONE: 不指定领域。
<2.摄像> 领域
选择执行照明亮度 Test 或 Mapping的 Camera。 已激化的Camera可同时
指定。
<3. 工具箱> 领域
执行Test 或 Mapping的准备作业。
à <准备测试/绘图> 按钮
安装在Head的所有喷嘴，返还给对应ANC孔。之前ANC1号孔中配置校
正用LightFly喷嘴。
完成作业后<Test> 领域和 <Mapping> 领域的 <Start>按钮和 <Test>按
钮会被激活。
<4. Search Area> 领域
点击要进行Mapping照明的对应按钮会出现如下的对话框。
点击所要执行Mapping 的照明相应的按钮，对各相应照明16阶段照明标准
别设定检验领域(Area1~4), 再决定对检验领域各像素的照明亮度值设为平
均还是最大值。
<5. 测试> 领域
指定要保存Test结果的文件名，开始进行Test。
<绘图> 领域
à
按钮
选择Mapping时使用的Map File。是自动生成的文件名，请不要更改。
