Calibration 3-51 8. 显示 “Next, Remove the Calibration T ool from Head 1. Click [Next] for Moving Down Head . \nAfter Moving, Remove the T ool Manually .” 消息。为了在磁头 1 号的 吸嘴支架手动除去 Calibration T ool 请点击 < 下个 > 按钮。 9. 请按…
Samsung Component Placer SM411 Service Manual
3-50

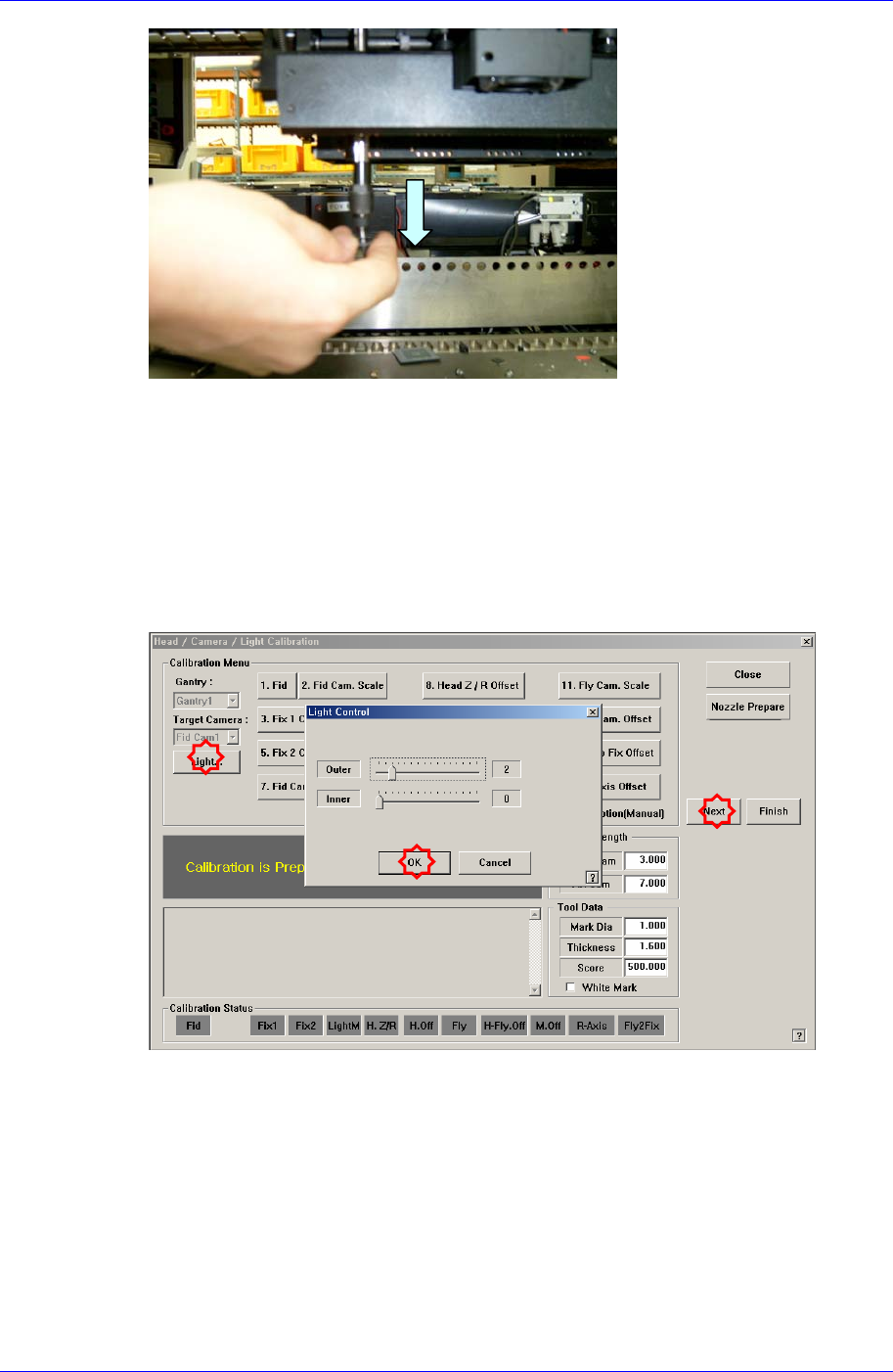

4. 显示“下一步 ， 将标准工具粘贴在头部1。点击[下一步]向下移动。移动后 ， 手
动粘贴工具到首部。”消息。在磁头1号的吸嘴支架上手动安装Calibration Tool
后请点击 <下个> 按钮。
5. 显示“移动到中心位置[固定1]摄像。移动 ， 点击[下一步]。” 为了 Head
Assembly移动到 Fix1 Camera的中心位置请点击 <下个> 按钮。
6. 显示“准备标准。对于标准，点击[下一步]” 消息。此时,点击 <亮度>按钮，在”
亮度控制”对话框中 SMVision窗口显示的Calibration Tool上的Ficucial Mark明显
为止调整照明亮度后点击 <下个> 按钮。
7. 自动执行 Calibration后完成 Calibration则如下图显示结果值 ， 请点击 <下个>
按钮。
Calibration
3-51

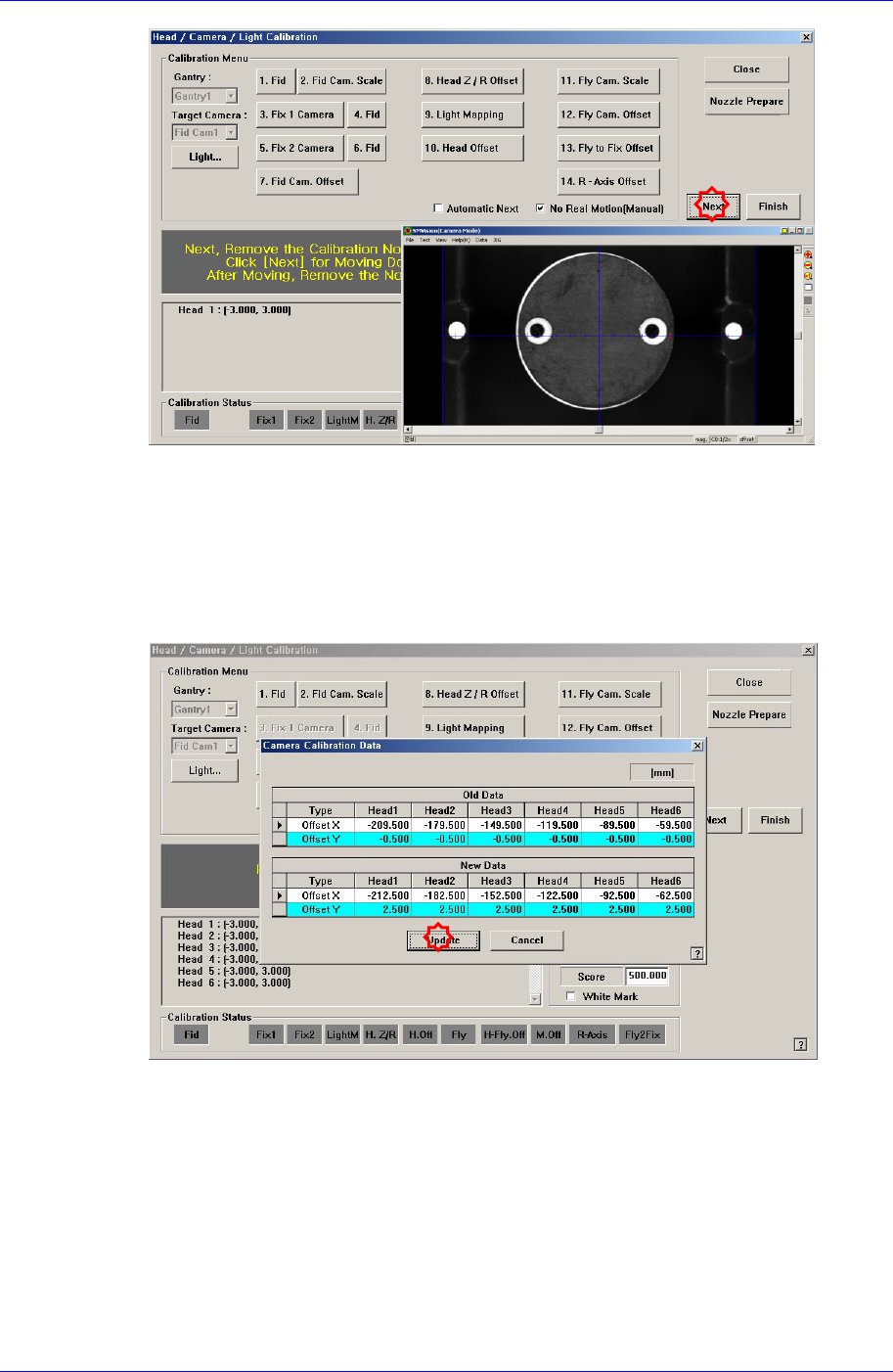

8. 显示“Next, Remove the Calibration Tool from Head 1. Click [Next] for Moving
Down Head . \nAfter Moving, Remove the Tool Manually.”消息。为了在磁头1号的
吸嘴支架手动除去Calibration Tool请点击 <下个> 按钮。
9. 请按照对磁头 1的校正方法，同样地从Head 2~ 6执行校正。
10. 对所有磁头正常完成校正次序如下图显示结果值。要在设备中适用校正值请点
击<确定>按钮。
11. <Gantry>组合框中选择Gantry2后，与Gantry1相同的方式执行校正。
结果值可在Head Offset对话框中确认。
Samsung Component Placer SM411 Service Manual
3-52
Head XY Offset Calibration 基准值如下。
Head 1 X : -0.04mm ~ 0.04mm, Head 1 Y : -0.03mm ~ 0.03mm
Head 2 X : 29.96mm ~ 30.04mm, Head 2 Y : -0.03mm ~ 0.03mm
Head 3 X : 59.96mm ~ 60.04mm, Head 3 Y : -0.03mm ~ 0.03mm
Head 4 X : 89.96mm ~ 90.04mm, Head 4 Y : -0.03mm ~ 0.03mm
Head 5 X : 119.96mm ~ 120.04mm, Head 5 Y : -0.03mm ~ 0.03mm
Head 6 X : 149.96mm ~ 150.04mm, Head 6 Y : -0.03mm ~ 0.03mm
" 备注
