Calibration
3-57
3.2.10.6. Fly Camera Offset Calibration
校正Fly Camera和Head Spindle中心间的差距。 为校正Fly Camera中心和Head Spi
ndle中心的 Offset，必须先行Fly Camera Calibration和 Head Z Offset Calibration
应该使用特制的器具(Calibration Tool)。
使用Head的Reference Fiducail Mark时，同时执行Reference Fiducial Offset 校正。
是否使用Head的Reference Fiducial Mark，在System Setup菜单的Camera对话框中进
行设置。Default值为‘Use’。
下面是 Fly-Camera Offset 的校正步骤
1. 点击<NozzlePrepare>按钮，在ANC1号孔中插入CN400喷嘴。选择<Automatic
Next> 校验框后。
2. 点击<12. Fly Cam. Offset> 按钮，则对选择的Gantry自动执行校正。选择<No
Real Motion[Manual]> 校验框后，执行校正会在各Head手动插入喷嘴，并点击
<Next>进入下一个阶段。不选<Automatic> 或<Manual>中的任何校验框的状态
下执行校正时，虽然对当前被选的Head自动更换喷嘴，但要点击<Next>按钮才
能执行下一个阶段。点击<12. 飞行凸轮偏移>按钮则显示“首先，我们必须把所
有喷嘴手动离开朝向。将Z轴调制低处 ， 点击[下一步]”消息。为了手动除去所
有贴装在磁头的吸嘴，拉下磁头的Z轴请点击
<下个> 按钮。
3. 那么, Head Assembly移动到设备指定的位置后，拉下所有Z轴。此时，请手动除
去已贴装的所有吸嘴。
4. 显示 “Next Attach the Calibration Tool to Head 1. Click [Next] for Moving Down
Head. After Moving, Attach the Calibration Nozzle to head Manually.” 消息。 在磁
头1号的喷嘴槽上手动贴装CN400喷嘴后点击<Next> 按钮。
5. 显示 “Up to Align Height and Mirror Close, Click [Next].” 消息。 请点击 <下个
>按钮。
6. 那么，磁头1上升到Fly Camera的Align高度，关闭 Mirror。 然后在消息窗显示

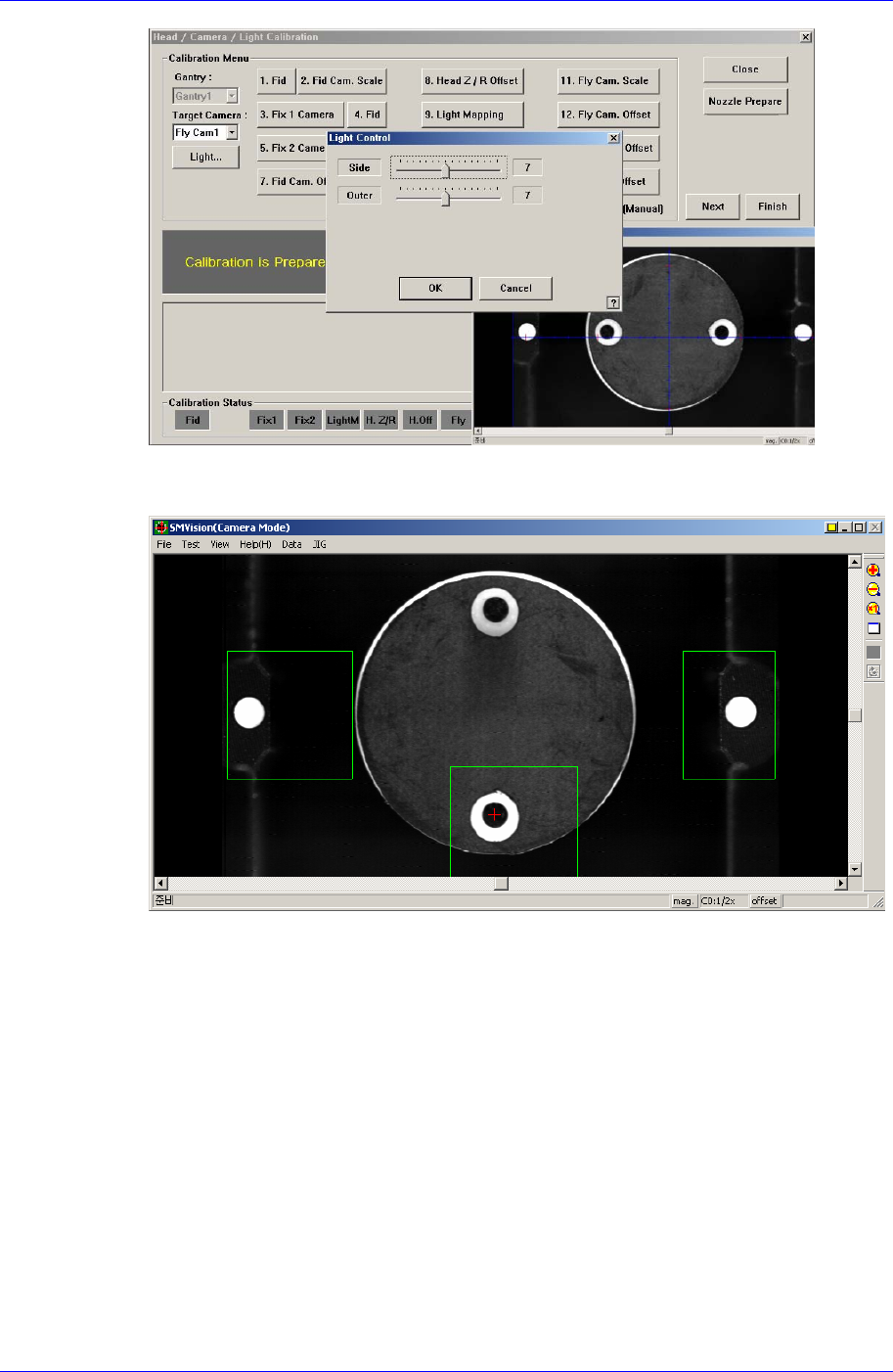

“准备标准。对于标准 ， 点击[下一步].” 消息。此时在 <目标摄像>组合框中选
择“Fly1 Cam”点击 <亮度>按钮 ， 在”亮度控制”对话框中 ‘SMVision’ 显示的
Calibration Tool上的 Fiducoal Mark明显为止调整照明亮度后点击<下个> 按钮
。
Samsung Component Placer SM411 Service Manual
3-58
7. 校正首先识别Head的Reference Fiducial Mark测量Fly-Camera的R Offset。之后用
Fly-Camera识别校正 Tool底面的Fiducial Mark 2点测量Fly-Camera的Scale值。
8. 自动执行 Calibration后完成 Calibration则如下图显示结果值 ， 请点击 <下个>
按钮。
9. 显示“Next, Remove the Calibration Tool From Head 1. Click [Next] for Moving
Down Head. After Moving, Remove the Tool Manually.”消息。为了在磁头1号的吸
嘴支架手动除去Calibration Tool请点击 <下个> 按钮。
10. 请按照对磁头 1的校正方法，同样地从Head 2~6执行校正。
Calibration
3-59
11. 完成对Gantry1的校正后在<Gantry> 组合框中选择‘Gantry2’以相同的方法执行
校正。
结果值在System Setup菜单的Camera对话框中可以确认。
Head-Fly Offset 的校正基准值如下。(FOV 25)
Offset X : -0.75 ~ 0.75 (mm)
Offset Y : -0.75 ~ 0.75 (mm)
Offset R : -1.0° ~ 1.0°
Head-Fly Offset 的校正基准值如下。(FOV 16 , MEGA)
Offset X : -0.60 ~ 0.60 (mm)
" 备注
