Samsung Component Placer SM41 1 Service Manual 3-68 R- 轴偏移的校正基准值如下。 Real Max(Min): 命令值与测定值之间的最大（最小）误 差 Head1~Head6 : -0.500 ~ 0.500(deg) Err Max(Min) : 测定值与补偿值之间的最大（最小）误 差 Head1~Head6 : -0.200 ~ 0.200(deg) 3.3. Feede…
Calibration
3-67
10. 按照Head 1的校正方法，对Head 2~ 6执行校正。

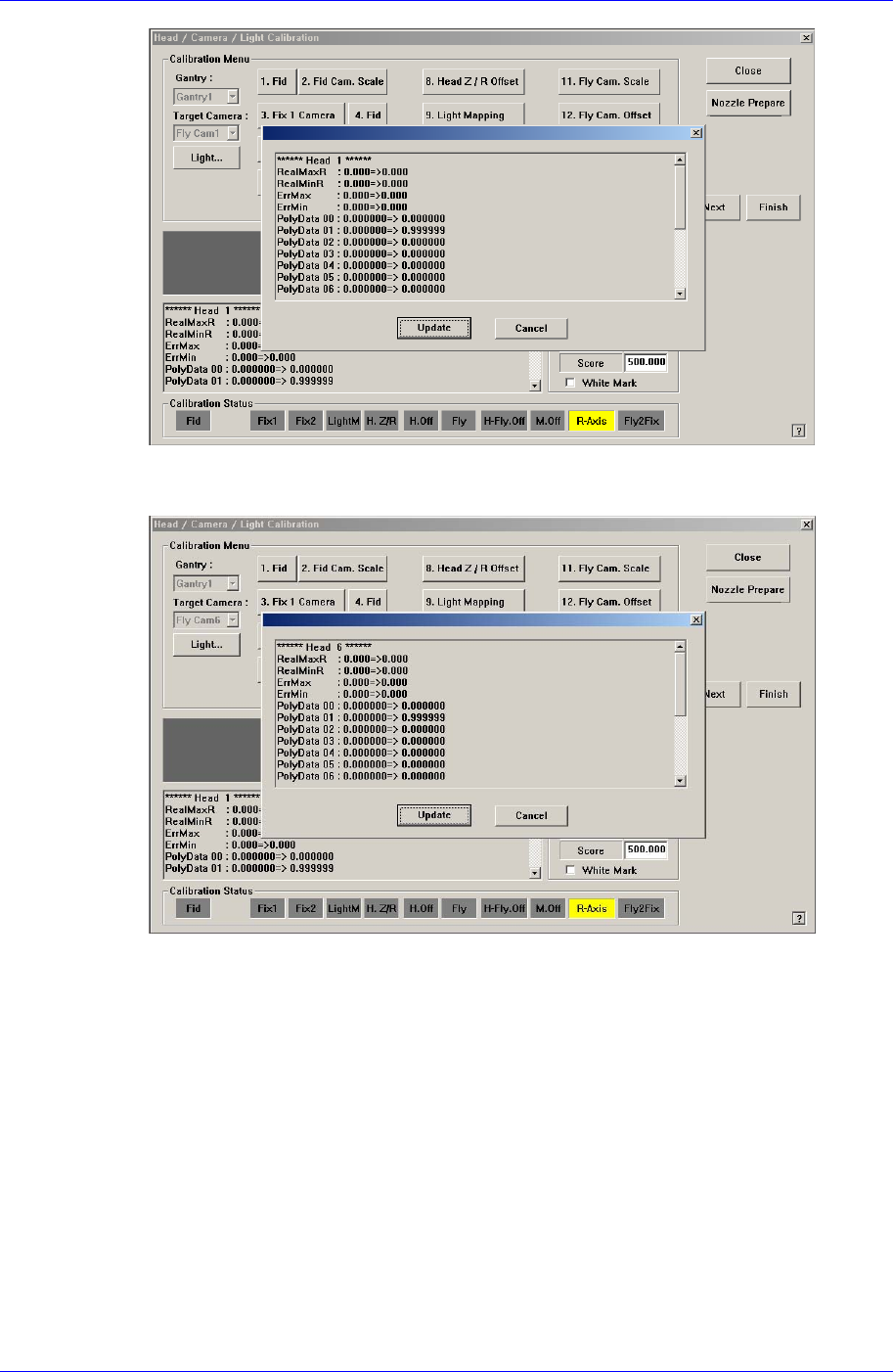

11. 正常结束对所有磁头的校正，则显示如下结果值。如下图显示结果值。
12. 完成对Gantry1的校正后在<Gantry> 组合框中选择‘Gantry2’以相同的方法执行
校正。结果值可在R Axis对话框中确认。
Samsung Component Placer SM411 Service Manual
3-68
R-轴偏移的校正基准值如下。
Real Max(Min): 命令值与测定值之间的最大（最小）误差
Head1~Head6 : -0.500 ~ 0.500(deg)
Err Max(Min) : 测定值与补偿值之间的最大（最小）误差
Head1~Head6 : -0.200 ~ 0.200(deg)
3.3. Feeder Base Origin 设置
示教喂料器原点寻找全喂料器吸附位置时实施的过程。如果该过程不按照要求执行
时就发生吸附错误。
利用8mm Tape Feeder设置Feeder Base原点方法如下;
1. 把最小的部件(0603, 1005)Rell贴装在喂料器后设置在前面Feeder Base的 21号
槽。 Feeder设置钱，请确认 Feeder Base上面有无废弃的部件，如果有请除去
废弃部件。
2. 用鼠标选择<第21 8mm站位吸取点> 编辑框后，在 <示教>领域的组合框中选
择 ‘大型凸轮’。
3. 请点击<Move> 按钮把Fiducial Camera移动到设置在前面feeder base的21号槽
的带式喂料器的吸附点。
4. 请利用Fiducial Camera示教带式喂料器的吸附点。此时，如下图所示示教中心
点。此时，该示教不是部件中心的料袋（pocket）中心点
"
메모
" 备注
Calibration
3-69
5. 利用Teaching Box料袋中心对准VisFrame窗显示的Fiducial Camera的十字线
后，点击 <Get> 按钮把选定的当前坐标值输入到选择的编辑框中。
6. 同样的方法，在后面Feeder Base的21号槽设置喂料器后进行示教。
