Head Module 4-7 1. 操作示教框把 Head A ssembly 最大限度地往两边 移动。 2. 请正常关闭 PC 后，关闭设备前面 的 Main Switch 。 Main Switch 的 OFF 方向 (逆时针方向)
Samsung Component Placer SM411 Service Manual
4-6
4.2. Flying Vision
4.2.1. Flying Vision Camera Cover-Board Ass’y 替换代表事例
由于头部冲击, Camera Board被损坏时
Fly-Camera 影像输出出现异常时
为了安装微小部件，更换成其他FOV或者高像素照相机时
4.2.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.2.3. Camera Cover-Board Ass’y 替换次序
此更换步骤以Camera Cover-Board Ass’y替换时所需材料单位交替为前提条件.
Flying Vision
Camera Cover-Board Ass’y
Flying Camera
Illumination Ass’y
Head Module
4-7

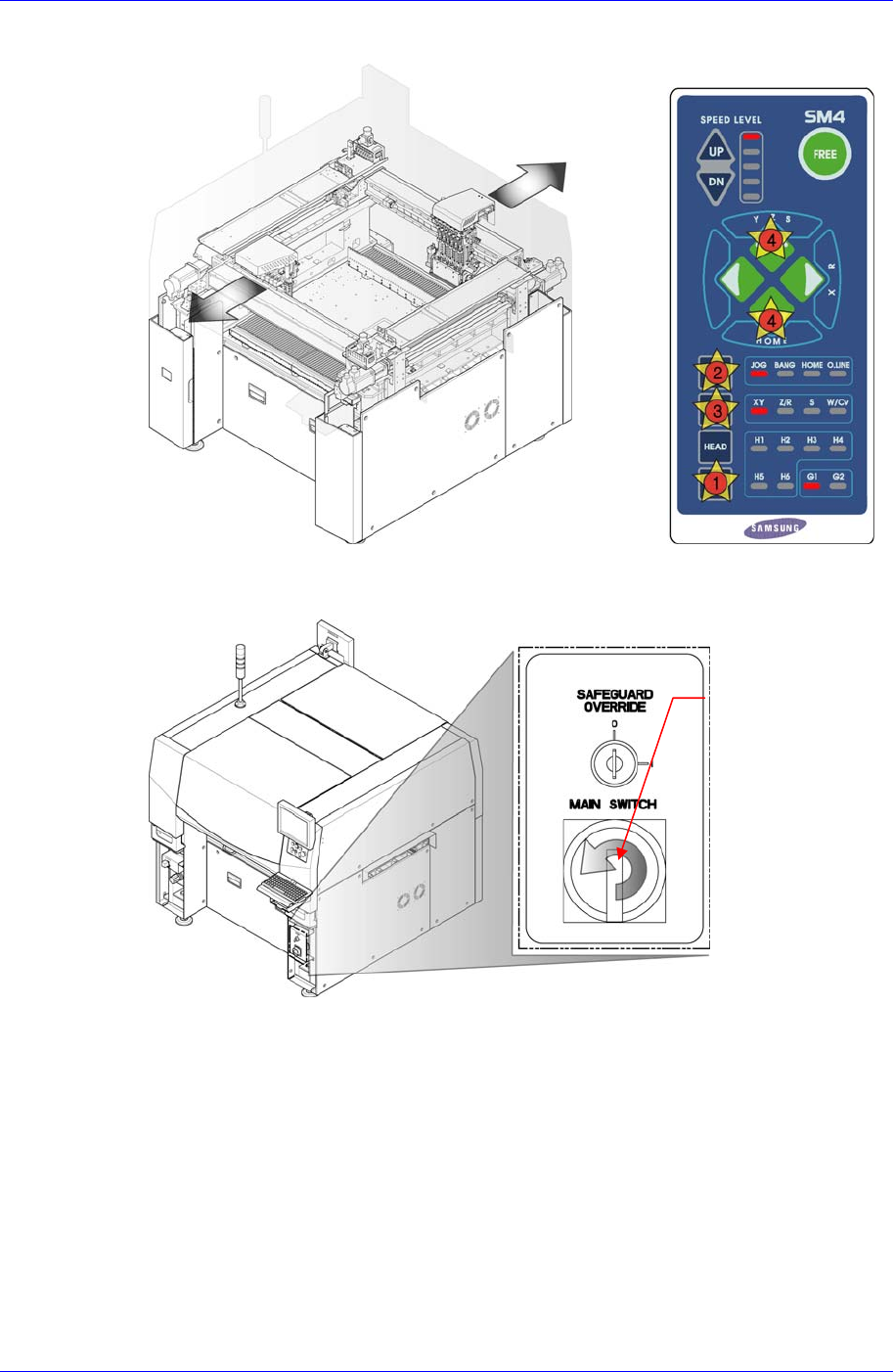

1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 请正常关闭PC后，关闭设备前面的Main Switch。
Main Switch的 OFF
方向 (逆时针方向)
Samsung Component Placer SM411 Service Manual
4-8

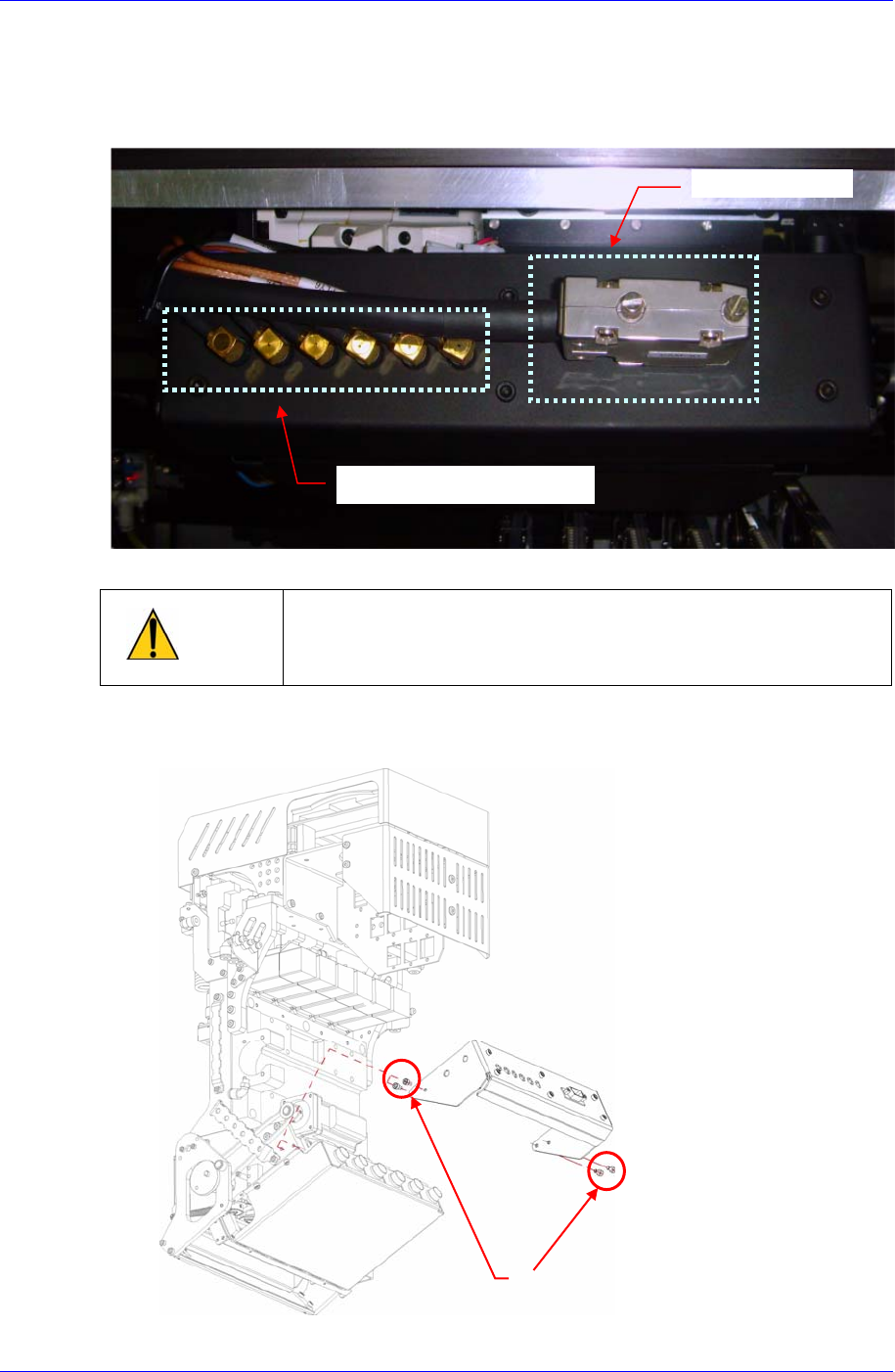

3. 首先拧开2个固定螺丝从Camera Cover-Board Ass’y分离D-Sub Connector后，从
Camera Cover-Board Ass’y分离Fly-Camera Signal Cable Connector(6EA)。去除Si
gnal Cable时可能引起破损请注意部件的破损，同时要留意1号到6号电线的顺
序。
注 意
Flying Vision 替换时, 如果不关闭电源除去 Flying Camera
的 D-Sub Connector，会损伤 Flying Vision 及 Vision bor
d。
4. 从Camera Cover-Board Ass’y 卸Flying Vision模块时，请使用扳手逆时针方向
解开下图所示的 4个螺丝钉。
Fl
y
-Camera Si
g
nal Cable
D-Sub Connector
螺丝钉 (M3)
