Head Module 4-9 5. 请按照拆卸的逆序，组装新品 Camera Cover -Board Ass’ y 程序。组装时首先把两个固定 pin 对准头部本体螺丝孔后拧紧螺丝。 6. 打开设备前面的 Main Switch ，启动 PC 。

Samsung Component Placer SM411 Service Manual

4-8

3. 首先拧开2个固定螺丝从Camera Cover-Board Ass’y分离D-Sub Connector后，从

Camera Cover-Board Ass’y分离Fly-Camera Signal Cable Connector(6EA)。去除Si

gnal Cable时可能引起破损请注意部件的破损，同时要留意1号到6号电线的顺

序。

注意

Flying Vision 替换时, 如果不关闭电源除去 Flying Camera

的 D-Sub Connector，会损伤 Flying Vision 及 Vision bor

d。

4. 从Camera Cover-Board Ass’y 卸Flying Vision模块时，请使用扳手逆时针方向

解开下图所示的 4个螺丝钉。

-Camera Si

nal Cable

D-Sub Connector

螺丝钉 (M3)

Head Module

4-9

5. 请按照拆卸的逆序，组装新品Camera Cover-Board Ass’y程序。组装时首先把

两个固定pin对准头部本体螺丝孔后拧紧螺丝。

6. 打开设备前面的Main Switch，启动PC。

Samsung Component Placer SM411 Service Manual

4-10

4.3. Fly-Camera 个别替换

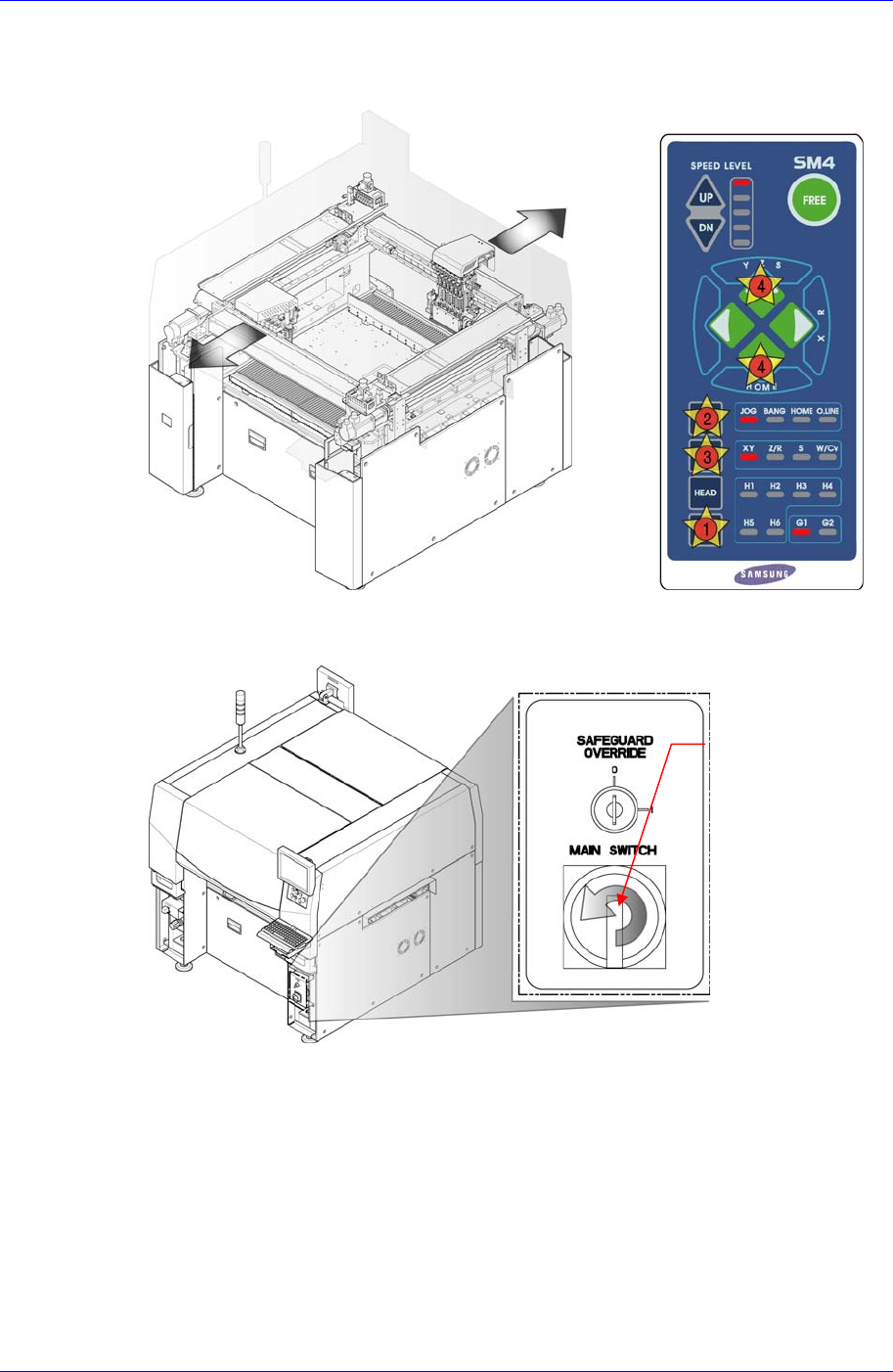

1. 操作示教框把Head Assembly最大限度地往两边移动。

2. 正常关闭PC后，关闭设备前面的Main Switch。

Main Switch的 OFF

方向 (逆时针方向)
