Samsung Component Placer SM411 Service Manual
4-12

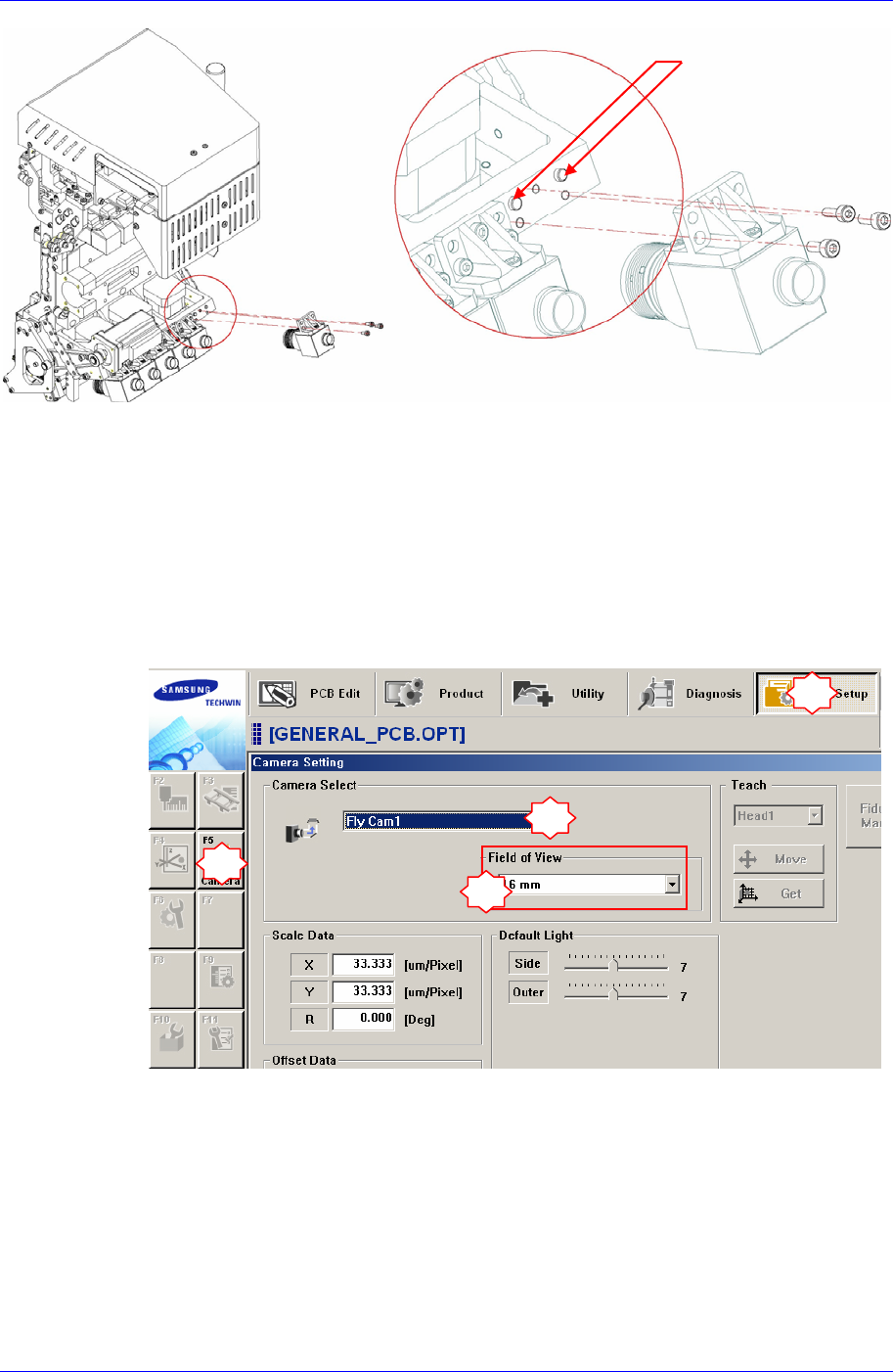

6. 使用两个定位销固定预备好的照相机后，请使用固定螺丝（M3-3个）组装后连
接数据线。但要记录照相机gain等的设置，用相同的设置更换照相机。
7. 打开设备前面的Main Switch，启动PC。
8. 请执行Fly-Camera Scale Calibration。 详细事项请参照 “3.2.10.5 Fly Camera
Scale Calibration (3-53 页)”。
如果替换成其他配戴FOV的摄像机时，请务必在校正前选择所要替换的摄像机
FOV。
1
2
3
4
固定pin
Head Module
4-13
9. 请执行Fly-Camera Offset Calibration。 详细事项请参照 “3.2.10.6 Fly Camera
Offset Calibration (3-57 页)”。
10. 请执行Fly to Fix Camera Offset Calibration。 详细事项请参照 “3.2.10.7 Fly to
Fix Camera & Fly Runout Offset Calibration (3-61 页)” 。
11. 请执行Lignt Mapping。详细事项请参照. “3.2.10.3 Light Mapping (3-45 页)”。
12. 完成校正后，为确认是否正常贴装部件，请执行测试。
4.4. Flying Vision 照明部
4.4.1. Flying Vision 照明部替换代表事例
由于照明不良 Vision 画面发生异常时
由于照明不良引发部件识别失败的废弃率增加或发生Nozzle Check异常等现象
。
由于照明装置(LED)不亮灯，影像发暗时
由于照明面板或头部照明面板不良，照明装置不亮灯。
4.4.2. 必要工具
T Wrench (其他提供工具) or Hex Wrench
4.4.3. Flying Vision 照明部替换次序
该替换次序以Vision照明部替换时必要材料单位替换为前题。
Samsung Component Placer SM411 Service Manual
4-14
4.4.3.1. Outer 照明程序替换次序
1. 操作示教框把Head Assembly最大限度地往两边移动。
Flying Camera
Outer Illumination
Flying Camera
Side Illumination
