Samsung Component Placer SM411 Service Manual
4-14

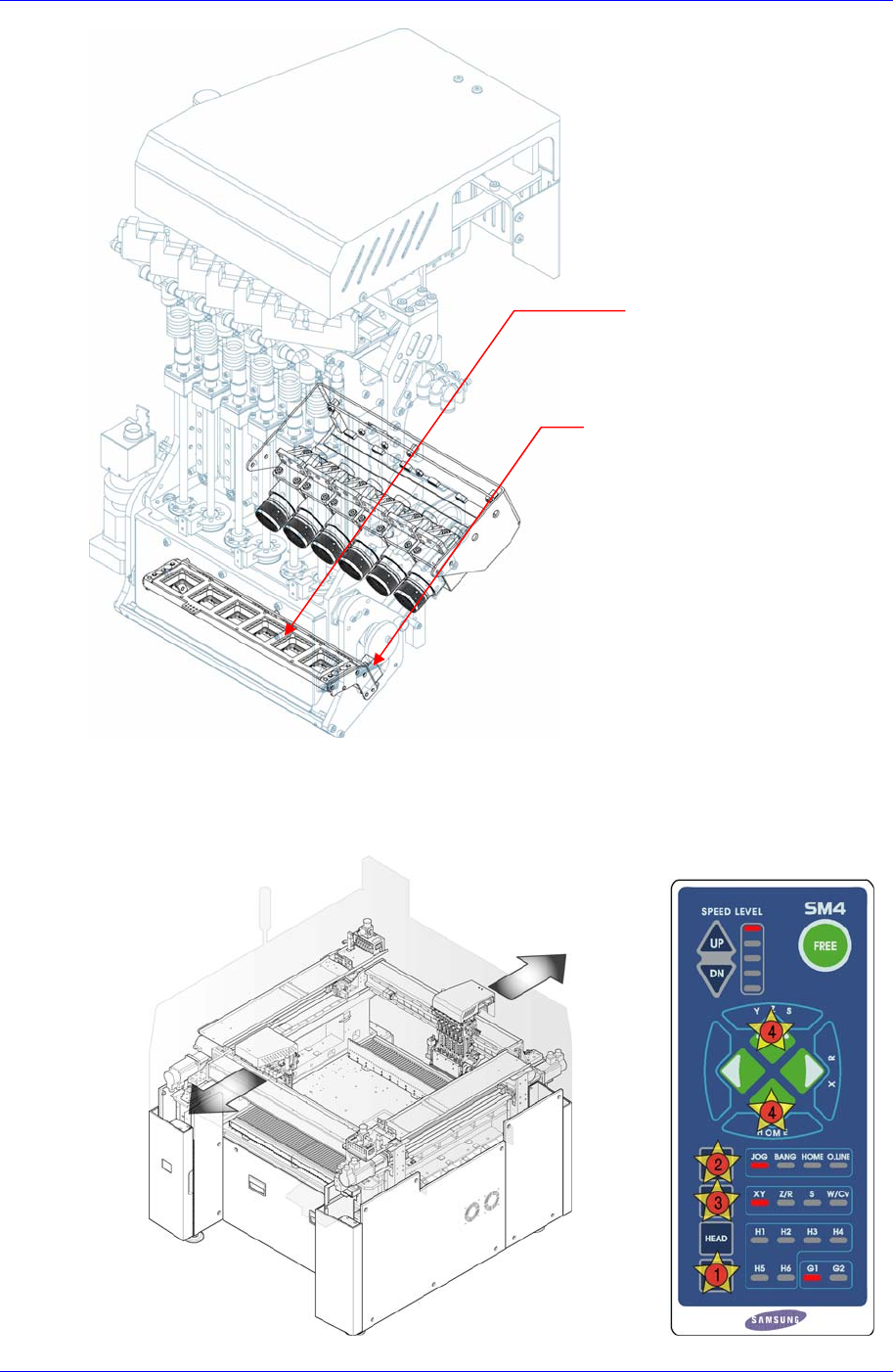

4.4.3.1. Outer 照明程序替换次序
1. 操作示教框把Head Assembly最大限度地往两边移动。
Flying Camera
Outer Illumination
Flying Camera
Side Illumination
Head Module
4-15
2. 正常关闭PC后关闭设备前面的Main Switch。
3. 请分离照明面板的连接器。
4. 为了从Head Ass’y中拆卸Outer照明板，请使用扳手向逆时针方向拧开固定螺丝
（M3-4个）此时Head Ass’y和照明部在电线的作用下处于连接的状态。（在不
拆卸照明部电线的状态下更换Outer照明板。
Main Switch 的关闭
方向 (逆时针方向)
Samsung Component Placer SM411 Service Manual
4-16
5. 从Head Body的照明模块中只拆卸Outer Illumination Board时，不需拆卸Bracket
和 Outer Illumination Body，只需拆除下图的固定螺丝(M2-6个) (No①)。
照明部
螺丝钉
