Samsung Component Placer SM41 1 Service Manual 4-28 如果显示 “Z and Mirror axis will move or Head Block will move to the Fix Camera Position” 信息，请点击 Ye s 。 那么 , Z 轴和 Mirror 移动到识别位置。 边看 ‘SMV ision’ 窗，轮视 Flying Camera 1 …
Head Module
4-27

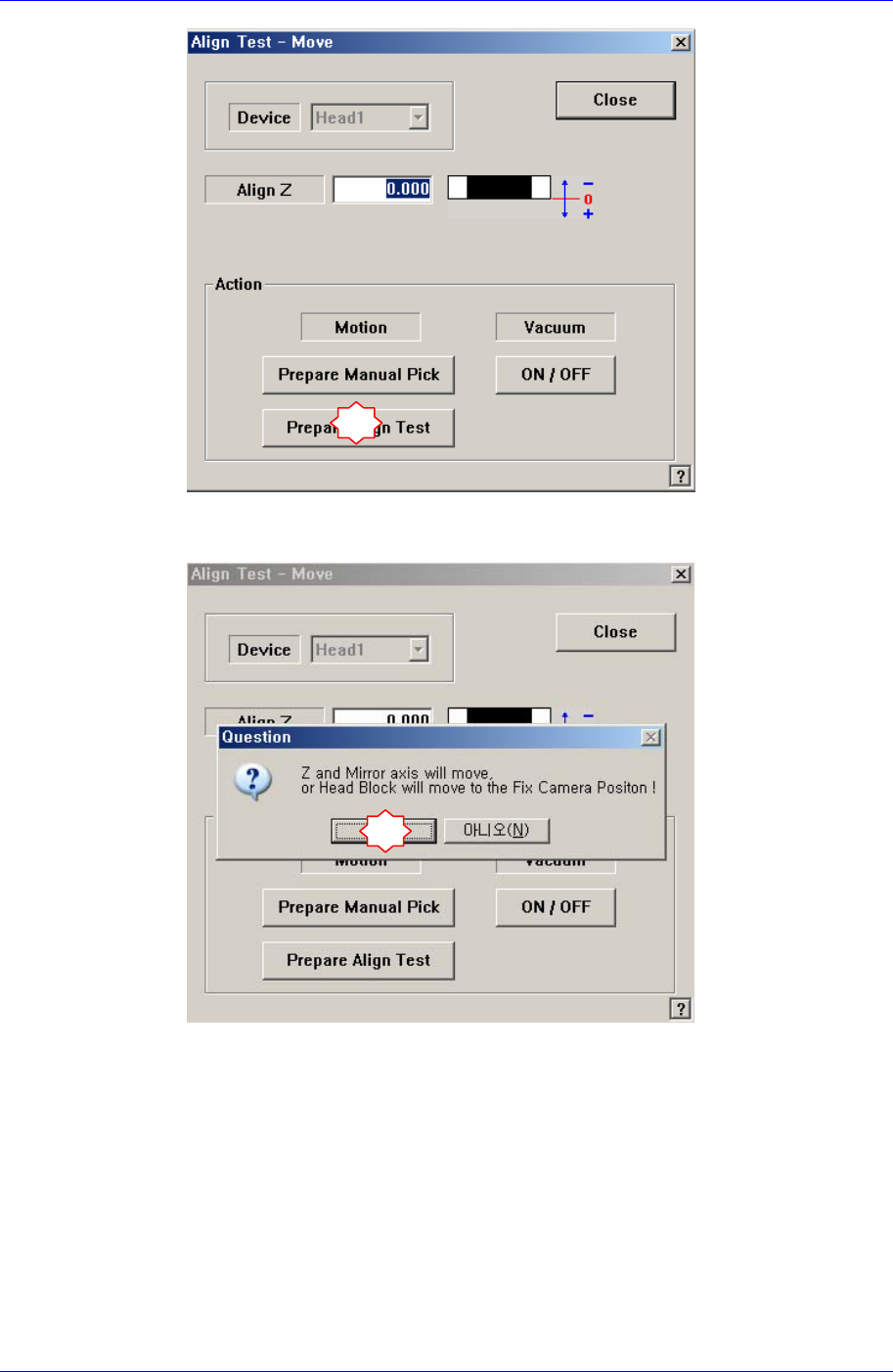

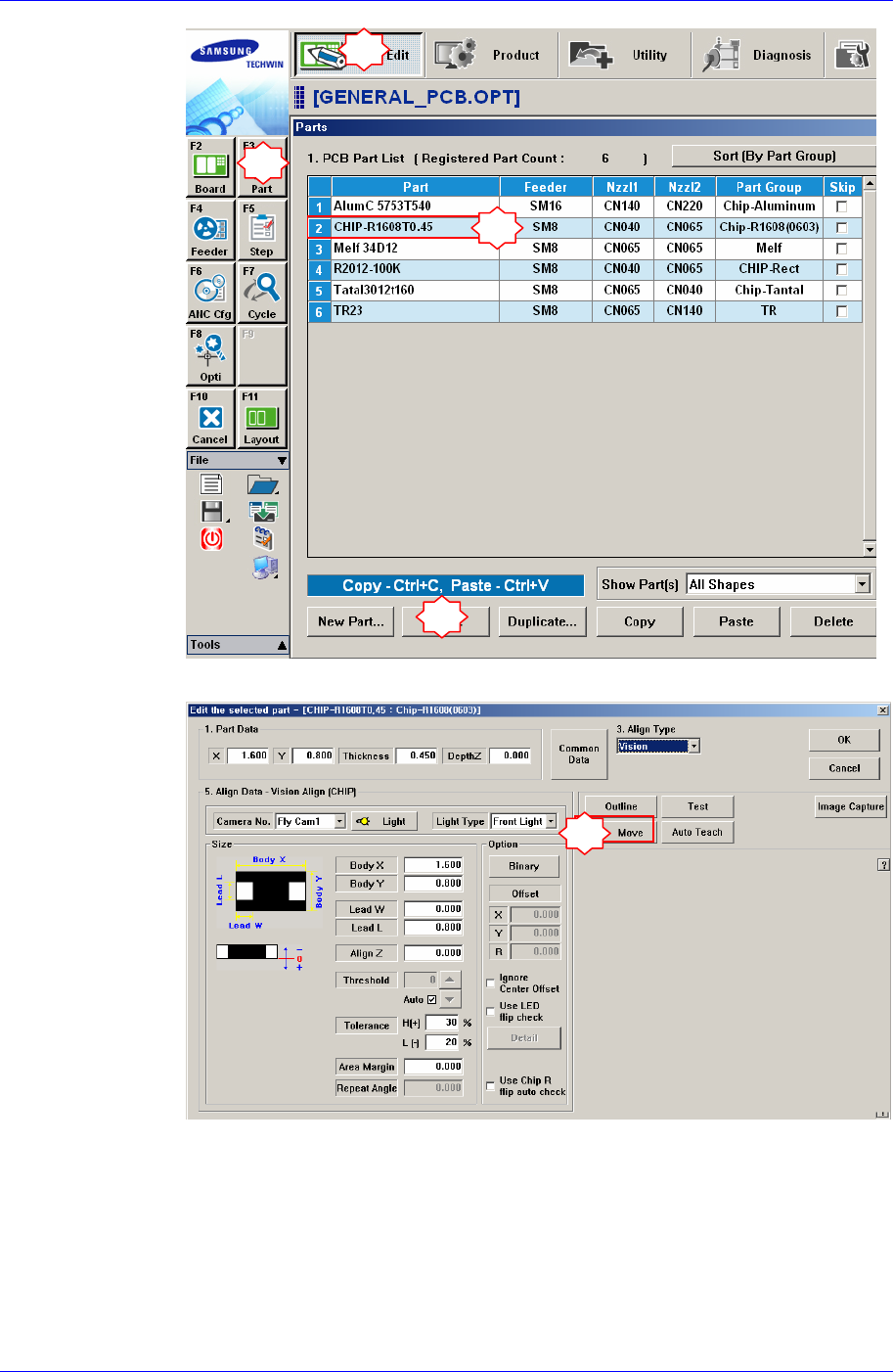

先点击<Move>按钮后，再点击<Prepare Aligne Test> 按钮。
1
2
3
4
5
Samsung Component Placer SM411 Service Manual
4-28
如果显示“Z and Mirror axis will move or Head Block will move to the
Fix Camera Position”信息，请点击Yes 。
那么, Z轴和Mirror移动到识别位置。
边看 ‘SMVision’窗，轮视 Flying Camera 1 号和 6 号，确认‘SMVision’窗的
十字线和 Calibration Tool 中心是否一致，调整 Mirror Support 后，固定螺
丝。
5. 完成校正后，为确认是否正常贴装部件，请执行测试。
6
7
Head Module
4-29
4.5.4. Swing部替换次序
4.5.4.1. Mirror Arm 替换次序

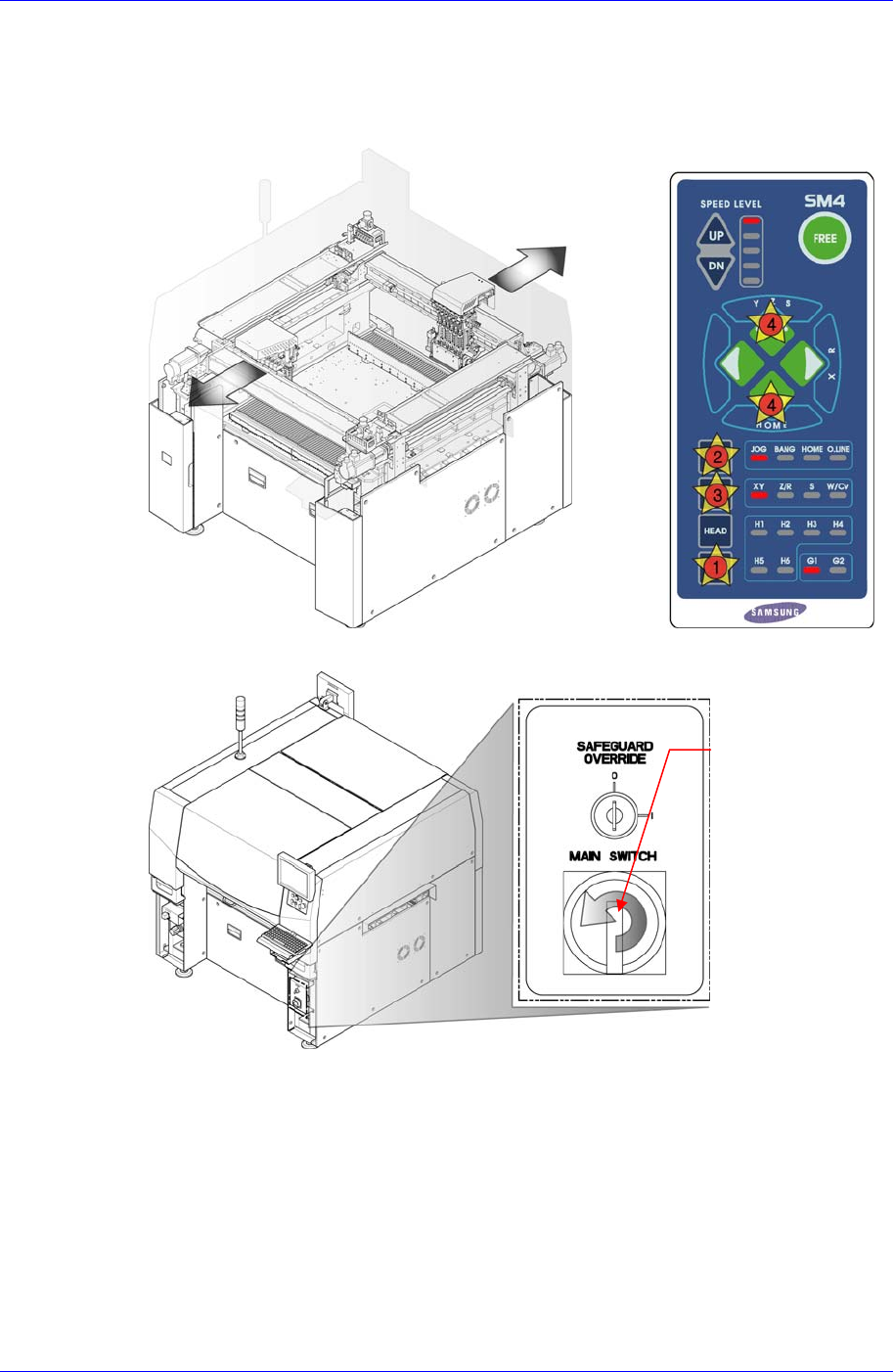

1. 操作示教框把Head Assembly最大限度地往两边移动。
2. 正常关闭PC后，关闭设备前面的Main Switch。
3. 请使用扳手拆除下图CLAMP固定螺丝（M3-1个）(No①)，按图中表示的下方
分离后，拆除CAMERA CLAMP固定螺丝（M4-1个）(No②)拆卸CAMERA和
LENS。
Main Switch 关闭方
向(逆时针方向)
