Samsung Component Placer SM41 1 Service Manual 4-36 5. 请利用扳手，除去左侧轴承套固定到头部本体的下图中的固定螺丝 (M3-2 个 ) 。 6. 按下图所示的箭头方向旋转 Mirror Ar m Ass’y 。 CAM Bearing Housing Set Screw Fixing Bolt

Head Module

4-35

4.5.4.2. Mirror Shaft 替换次序

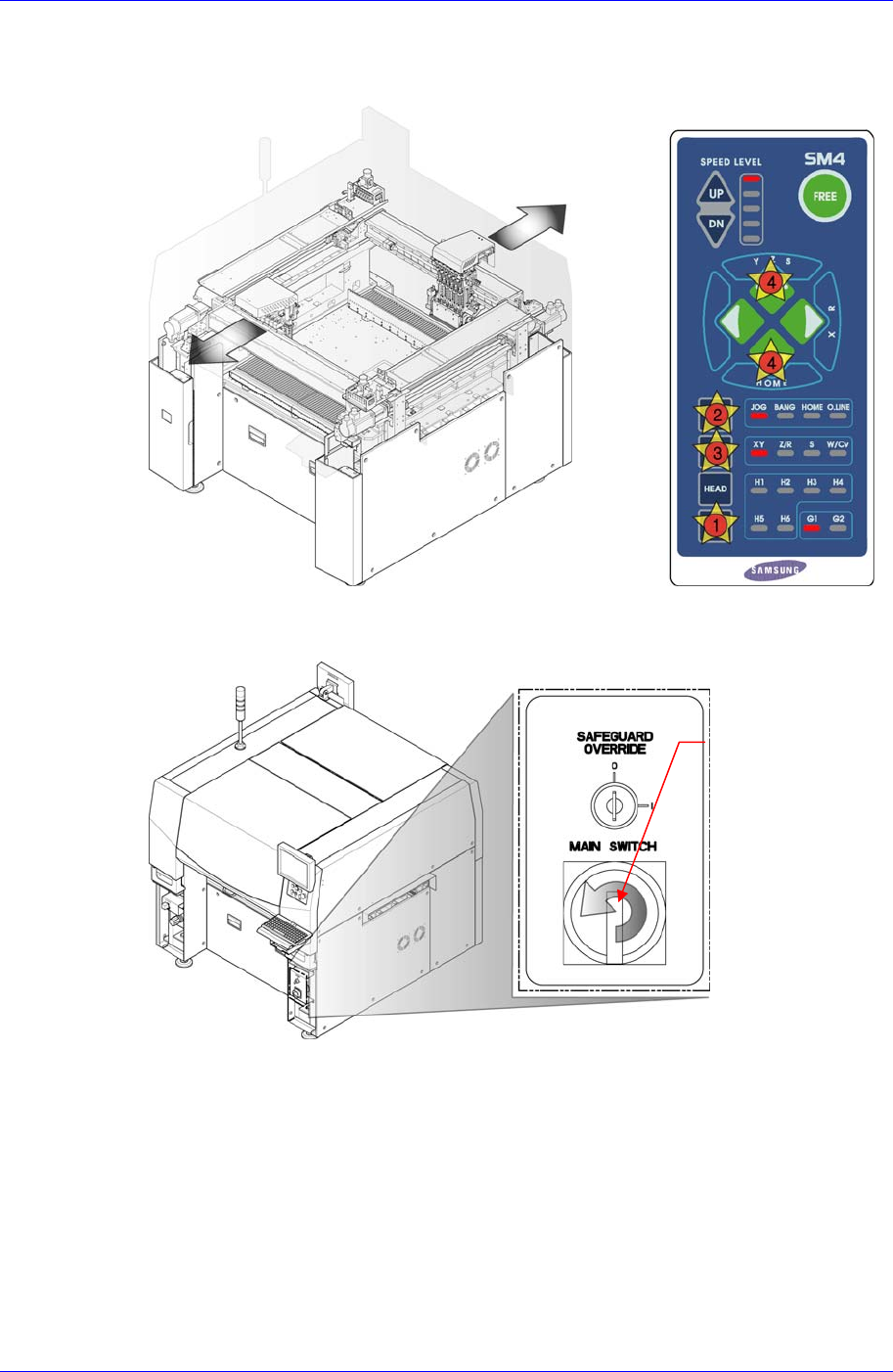

1. 操作示教框把Head Assembly最大限度地往两边移动。

2. 正常关闭PC后，关闭设备前面的Main Switch

3. 同样地执行Mirror Arm更换步骤的No.1~No.4进行拆卸。

4. Cam时，使用扳手首先除去下图所示的Cam固定Set Screw (M3-2个)。

Main Switch关闭方

向 (逆时针方向)

Samsung Component Placer SM411 Service Manual

4-36

5. 请利用扳手，除去左侧轴承套固定到头部本体的下图中的固定螺丝 (M3-2

个)。

6. 按下图所示的箭头方向旋转Mirror Arm Ass’y。

CAM

Bearing Housing

Set Screw

Fixing Bolt

Head Module

4-37

7. 按照之前的4，5号Mirror Arm Left Ass’y拆卸方式依次拆卸CAM(No①), Timing

Belt(No②), Bearing Housing(No③)。

8. 请使用扳手拆除固定Mirror Shaft的轴承体Set Screw (M3-2个) (No①)后分离Mi

Bearing Housing

Timing Belt

CAM
