Samsung Component Placer SM41 1 Service Manual 4-40 4.6. Swing Motor/Swing Timing Belt 4.6.1. Swing Motor/Swing T iming Belt 替换代表事例 Mirror 工作不良 电动机故障时 皮带磨损时 ( 噪音发生 ) 4.6.2. 必要工具 T ension gage T W rench ( 其他提供工具…
Head Module
4-39
注 意
Cam 组装时，如下图使3点处于同一直线。此时旋转Cam，
使 Cam和Cam Follower之间无缝隙。
10. 打开设备前面的Main Switch，启动 PC。
11. 如果替换了Mirror Shaft，则需要以下Calibration作业。
Camera & Offset 校正过程中，请执行 Fiducial Camera Scale Calibration 和
Fiducial Camera Offset Calibration. 详细的事项请参考 “3.2.3 Fiducial
Camera Scale“ 和 “3.2.10.1 Fiducial Camera Offset Calibration”
请执行 Fly-Camera Scale Calibration. 详细的事项请参考 “3.2.10.5 Fly
Camera Scale Calibration (3-53
页
)”。
Fly Camera Offset Calibaration 详细的事项请参考 “3.2.10.6 Fly Camera
Offset Calibration (3-57
页
)”。
Mirror Cam Offset 再设置 (请参照 “3.1 Mirror Offset ”)
12. 完成校正后，为了确认是否正常贴装部件，请执行测试.
Cam
Followe
r
Ca
m
Samsung Component Placer SM411 Service Manual
4-40
4.6. Swing Motor/Swing Timing Belt
4.6.1. Swing Motor/Swing Timing Belt 替换代表事例
Mirror工作不良
电动机故障时
皮带磨损时 (噪音发生)
4.6.2. 必要工具
Tension gage
T Wrench (其他提供工具) or Hex Wrench(4mm,3mm,2.5mm)
4.6.3. Swing Motor/Swing Timing Belt 替换次序

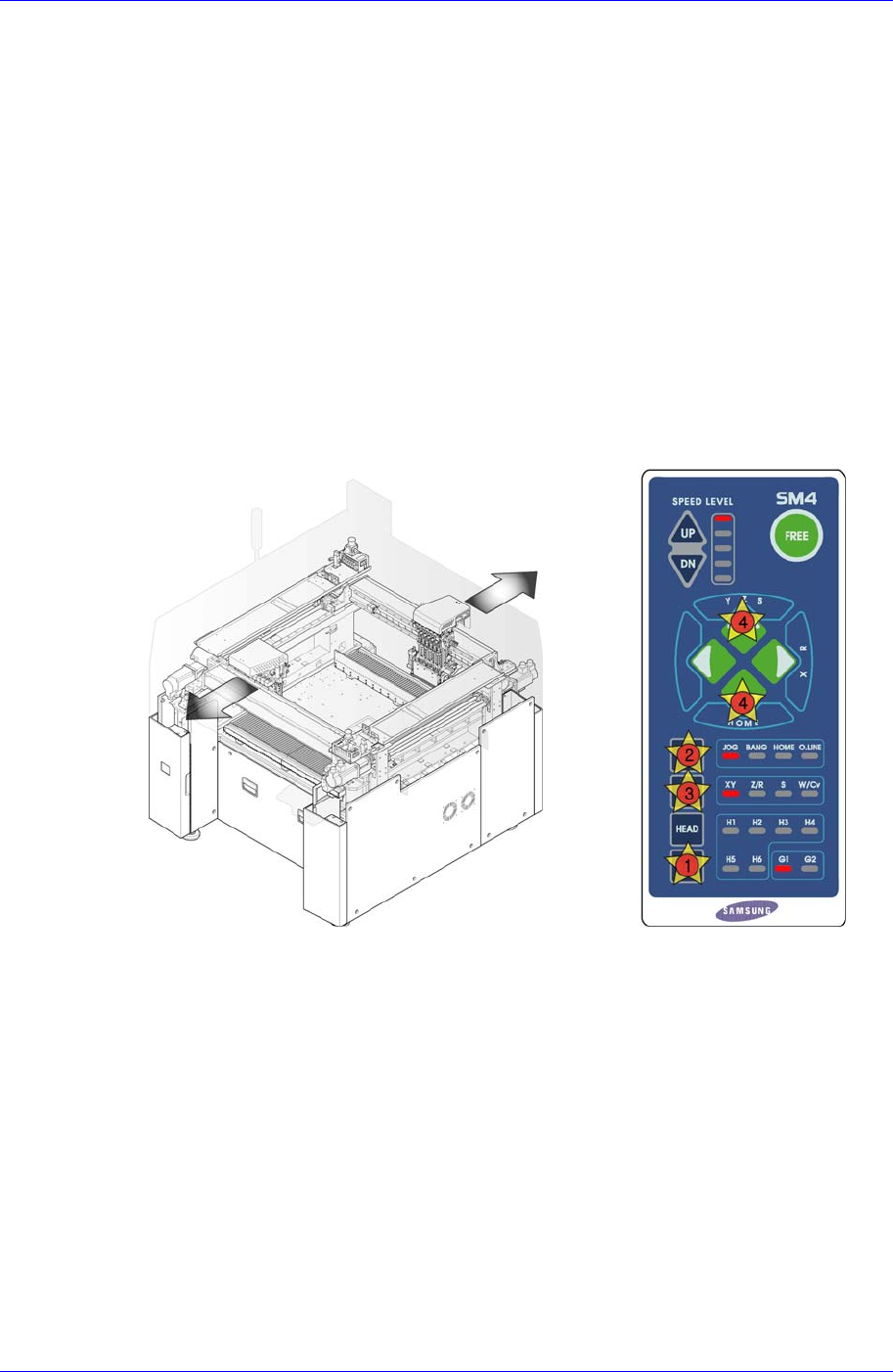

1. 操作示教框把Head Assembly最大限度地往两边移动
2. 正常关闭PC后，关闭设备前面的Main Switch。
Head Module
4-41
3. 为了更换Swing马达，首先要除去连接在马达的电力电缆和放大机电缆。因此
首先要切断固定电缆的tie后分离电缆。

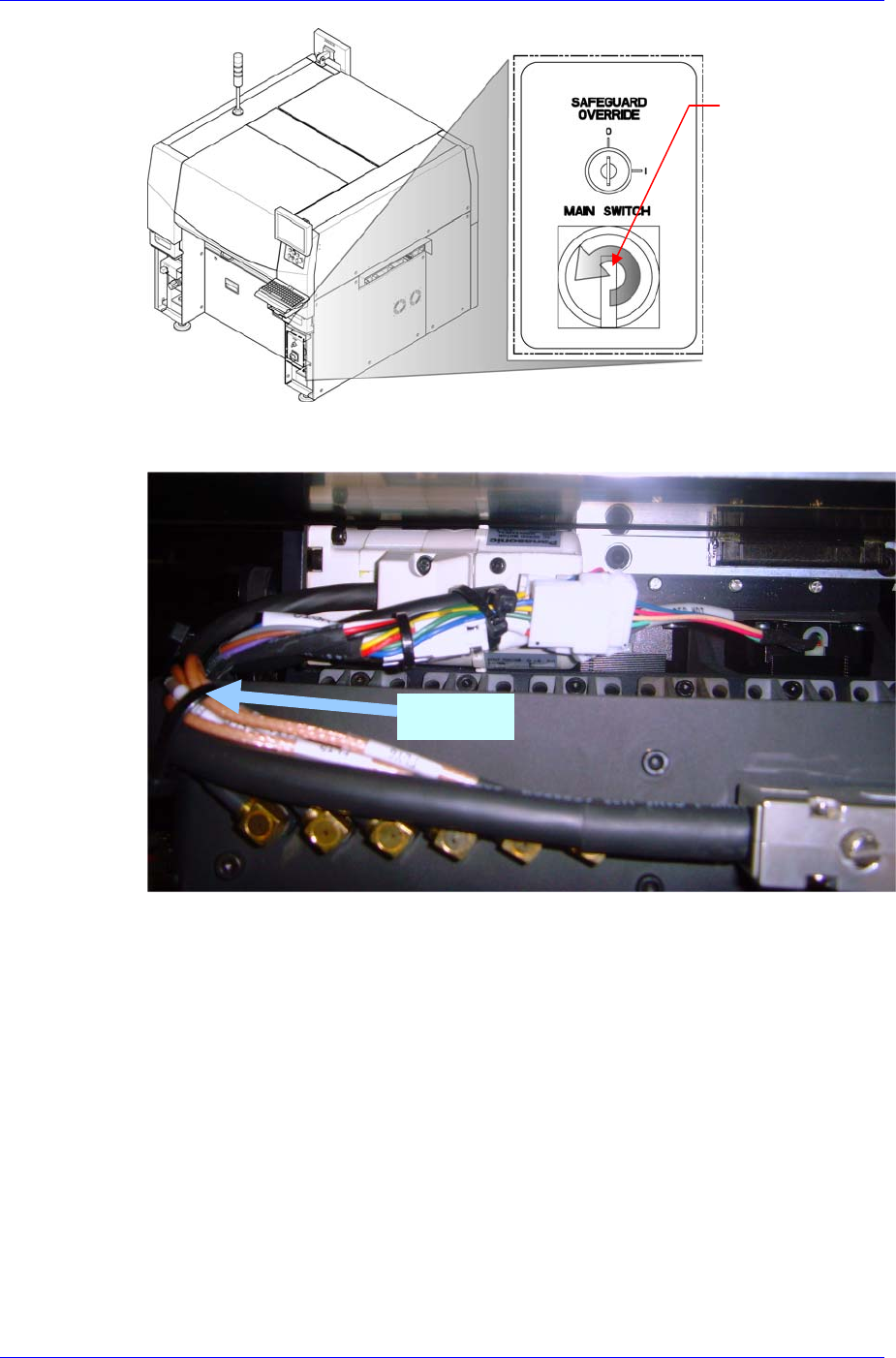

连接电缆
Main Switch 关闭方
向(逆时针方向)
